組成結構

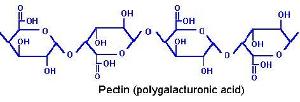

果膠分子圖果膠(Pectin)是一組聚半乳糖醛酸。在適宜條件下其溶液能形成凝膠和部分發生甲氧基化（甲酯化，也就是形成甲醇酯），其主要成分是部分甲酯化的α—1,4一D一聚半乳糖醛酸。殘留的羧基單元以游離酸的形式存在或形成銨、鉀、鈉和鈣等鹽。
它的分子式：（C6H10O7 ）n
性狀
果膠為白色或帶黃色或淺灰色、淺棕色的粗粉至細粉，幾無臭，口感黏滑。溶於20倍水，形成乳白色粘稠狀膠態溶液，呈弱酸性。耐熱性強，幾乎不溶於乙醇及其他有機溶劑。用乙醇、甘油、砂糖糖漿濕潤，或與3倍以上的砂糖混合可提高溶解性。在酸性溶液中比在鹼性溶液中穩定。
凝膠作用
果膠能形成具有彈性的凝膠，不同酯化度的果膠形成凝膠的機制是有差別的。
高甲氧基果膠必須在低pH值和高糖濃度中才能形成凝膠，一般要求果膠含量<1%、蔗糖濃度58%~75%、pH2.8~3.5。因為在pH2.0~3.5時可阻止羧基離解，使高度水合作用和帶電的羧基轉變為不帶電荷的分子，從而使分子間的斥力減小，分子的水合作用降低，結果有利於分子間的結合和三維網路結構的形成。
蔗糖濃度達到58%~75%後，由於糖爭奪水分子，致使中性果膠分子溶劑化程度大大降低，有利於形成分子氫鍵和凝膠。
來源
果膠糖果膠是一種天然高分子化合物，具有良好的膠凝化和乳化穩定作用，已廣泛用於食品、醫藥、日化及紡織行業。柚果皮富含果膠，其含量達6%左右，是製取果膠的理想原料。果膠分果膠液、果膠粉和低甲氧基果膠三種，其中尤以果膠粉的套用最為普遍。從柚皮中可以製取果膠粉和低甲氧基果膠。
套用
根據我國《食品添加劑食用衛生標準》（GB2760-1996）中規定：果膠可按生產需要適量用於各類食品。果膠可用於果醬、果凍的製造；防止糕點硬化；改進乾酪質量；製造果汁粉等。高脂果膠主要用於酸性的果醬、果凍、凝膠軟糖、糖果餡心以及乳酸菌飲料等。低脂果膠主要用於一般的或低酸味的果醬、果凍、凝膠軟糖以及冷凍甜點，色拉調味醬，冰淇淋、優酪乳等。
製作方法
果膠糖製作工藝流程是：原料→預處理→抽提→脫色→濃縮→乾燥→成品。
1．原料及其處理
鮮果皮或乾燥保存的柚皮均可作為原料。鮮果皮應及時處理，以免原料中產生果膠酶類水解作用，使果膠產量或膠凝度下降。先將果皮攪碎至粒徑2～3mm，置於蒸汽或沸水中處理5～8min，以鈍化果膠酶活性。殺酶後的原料再在水中清泡30min，並加熱到90℃5min，壓去汁液，用清水漂洗數次，儘可能除去苦味、色素及可溶性雜質。榨出的汁液可供回收柚苷。乾皮溫水浸泡復水後，採取以上同樣處理備用。
2．抽提
通常用酸法提取。將處理過的柚皮倒入夾層鍋中，加4倍水，並用工業鹽酸調ph至1.5～2.0，加熱到95℃，在不斷攪拌中保持恆溫60min。趁熱過濾得果膠萃取液。待冷卻至50℃，加入1%～2%澱粉酶以分解其中的澱粉，酶作用終了時，再加熱至80℃殺酶。然後加0.5%～2%活性炭，在80℃下攪拌20min，過濾得脫色濾液。
因柚皮中鈣、鎂等離子含量較高，這些離子對果膠有封閉作用，影響果膠轉化為水溶性果膠，同時也因皮中雜質含量高，而影響膠凝度，故酸法提取率較低，質量較差。為解決以上問題，西南農業大學食品學院(1995)對酸法提取作了改進，即在酸法基礎上，按乾皮重量加入5%的732陽離子交換樹脂或按浸提液重量加入0.3%～0.4%六偏磷酸鈉，前者果膠得率可提高7.2%～8.56%，膠凝度提高30%以上，而後者得率提高25.35%～ 35.2%，其膠凝度可達180±3。
3．濃縮
採用真空濃縮法，在55～60c的條件下，將提取液的果膠含量提高到4%～6．5%後進行後續工序處理。近來作者和國內其他單位研究表明，超濾可用於果膠液濃縮，如用切割分子量為50 000u的管式聚丙烯腈膜超濾器，在溫度45℃、ph3.0、壓力0.2mpa條件下進行超濾濃縮，可將果膠濃度濃縮至4.21%，而其雜質含量和經常性生產費用分別僅為真空濃縮的1/5和1/2～1/3。
4．乾燥
常用方法為沉澱乾燥法，即用95%酒精或鋁、銅等金屬鹽類使果膠沉澱。以酒精沉澱法製取的果膠質量最佳。其方法是：在果膠濃縮液中加入重量1.5%的工業鹽酸，攪勻，再徐徐加入等量的95%酒精，邊加邊攪拌，使果膠沉澱析出。再用80%的酒精洗滌，除去醇溶性雜質。然後用95%酸性酒精洗滌2次，用螺鏇壓榨機榨乾後，將果膠沉澱送入真空乾燥機在60℃下乾燥至含水量10%以下，把果膠研細，密封包裝即成果膠粉成品。用金屬鹽類沉澱果膠，其雜質含量較高，現較少採用。
直到2013年國外果膠乾燥大多採用噴霧乾燥，即用壓力式噴霧乾燥，將濃縮液在進料溫度150～160℃，出料溫度220～230℃的條件下乾燥，連續化操作中可不斷得到粉末狀產品。西南農業大學食品學院用超濾濃縮液進行噴霧乾燥試驗，結果表明該法是完全可行的，果膠質量符合國家標準。
低甲氧基果膠製作低甲氧基果膠的方法主要有鹼法、酸法和酶法3種。現介紹鹼法和酶法兩種。1．鹼法 把果膠濃縮液放入不鏽鋼鍋中，加氫氧化銨調ph至10.5，15℃下恆溫保持3h。再加等體積的95%酒精和適量鹽酸，使ph降至5左右。攪拌後靜置1h，濾出沉澱果膠，榨乾，再分別用50%和95%酒精各洗滌1次，壓乾後攤於烘盤上，在65℃真空乾燥器中烘乾，取去磨細、包裝即得成品。產率大約為果膠量的90%。
2．酶法 即用果膠脂酶脫脂提取低甲氧基果膠。廣東省果樹研究所蔡長河等(1996)成功地研製出採用酶法從柚皮中提取低脂果膠的工業化生產技術。與傳統鹼法和酸法相比，其具有工藝易於控制、產品質量高、節省能耗和降低成本等優點，現對該法作一簡單介紹，其工藝流程如下：
柚皮→粉碎→水洗→脫脂→提膠→壓濾→沉析→壓濾→除鹽醇洗→壓濾→乾燥→粉碎→成品。
原料攪碎：將原料攪碎成3～5mm大小。
水洗：50℃清水浸泡30min，離心，再用清水漂洗2～3次，直至洗出液呈無色為止。
脫脂：加入適量碳酸鈉以激活果皮內源pe酶，進行脫脂。工藝條件以溫度50℃，時間1h，ph7.0，碳酸鈉為7g/kg新鮮皮(25g/kg乾皮)的組合為最佳。
提膠：加鹽酸(調ph1.7～2.0)在95℃下提膠。
沉析：加入適量cacl2沉析果膠。
除鹽醇洗：將鹽酸、草酸按1：3的比例混合，在醇溶液中除鹽，並經多次醇洗，
乾燥和粉碎：在60℃下真空烘乾，烘乾後的果膠用粉碎機粉碎成果膠粉。該法果膠得率鮮柚皮為3.5%～4%，乾柚皮為12%～15%，膠凝度100±5，脂化度小於50%，達到了美國fcc質量標準。
用途價值
果膠（1）技術指標
膠凝度：150度±5度（US--SAG）
酯化度：65%-70%
半乳糖醛酸：>65%
外觀：米白色至淡黃色粉末
ph（1%水溶液）2.8±0.2%
水份<12%
灰份<3%
酸不溶性灰份：<0.5%
粒度：<60目
二氧化硫<5ppm
重金屬<0.5ppm
（2）用途，用量參考
果醬、果子凍、果凍：起膠凝作用，成品細膩，富有彈性和韌性，增加香味，使口感幼滑爽口，用量參考：0.3%-0.6%。
冰棍、冰淇淋：起乳化穩定作用，成品口感細膩，滑爽。用量參考：0.1%-0.2%
優酪乳，乳酸菌，果汁：起穩定，增稠作用，可延長製品的保存期，具有天然水果風味，用量參考：0.1%-0.3%
焙烤食品：提高麵團的透氣性，增強口感，延長保質期。用量參考：麵粉量的0.3%-0.8%
（3）使用方法：
將果膠和3---4倍的細白糖拌勻，加入80℃的純淨水攪拌溶解，溶解濃度2.5%-4%，溶解好後按比例加入各種製品中。
低酯果膠（1）技術指標：
膠凝度：100度±5度（US-SAG法）
酯化度：25%-35%
半乳糖醛酸：>65%
外觀：淡黃色粉末
PH（1%水溶液）：2.8±0.2
水份<12%
灰份<5%
酸不溶性灰份<1%
粒度<60目
二氧化硫<5ppm
重金屬<0.5ppm
（2）用途、用量參考
果醬、果凍，起膠凝作用，用於低糖度食品，低酯果膠製成的果凍，可健胃，增加食量，解除鉛中毒，是兒童的保健食品。
參考用量0.3%-0.8%
粒粒橙及帶果肉型飲料，起穩定作用，可解決粒粒橙及含果肉懸浮飲料的分層，粘壁問題，使果肉均勻分布在飲料中，且口感好。
製藥果膠（1）技術指標： 膠凝度：>97度（US-SAG法）
酯化度：52-58%
產品說明
果膠
半乳糖醛酸>85%
外觀：本品為白色至淺黃色的顆粒或粉末。
PH（1%）水溶液2.8±0.2
水份<8%
灰份<5%
酸不溶性灰份<1%
粒度<60目
二氧化硫<5ppm
重金屬<5ppm
（2）用途、用量參考
用於果膠秘製藥，並用於降血糖，血酯，解除鉛中毒，解酒劑等保健品。
特種低酯果膠技術指標：
膠凝度：>100%（US-SAG法）
酯化度：<10%
半乳糖酸醛酸>80%
外觀：淡黃色粉末
PH（1%）水溶液>4
水份<10%
灰份<5%
粒度<60目
重金屬<5ppm
用於尿不濕，可保護嬰幼兒皮膚，用於創口帖，可加速傷口癒合，用於化妝品，可防紫外線輻射。用於墨汁，寫字流暢，穩定不沉澱。
相關套用
概況由於時代科技的進步，麵包已經不是單純的由麵粉、鹽、酵母和水所混合製造。許多不同種類的烘焙原料也常被用來改良麵包的性質。其中最常見的是一些屬於脂肪甘油酯的乳化劑。而維生素C 或是其溴化物及鈣鹽也會被當成改良劑添加。有關烘焙原料的發展迅速，一些新的烘焙原料也逐漸的受到重視。酵素的使用在過去幾年來就一直被重視，而具有特殊性質和用途的果膠類凝膠物質也被大量的套用在烘焙工業。這篇報導主要是針對特殊用果膠套用在改良麵包體積和架售時間的套用。
增加體積和其他特性麵包的體積一直是品質的重要指針。但是由於麵粉的生產大都以產量為主要考量，對於品質上的要求較少。因此，由於麵粉品質所引起的問題經常的發生，也造成麵包發的不好，對於不同加工條件的適用性也不夠。對於上述的問題，最新而有效的解決方法就是使用高甲氧基化果膠。果膠是從橘子皮所萃取的天然原料，在食品工業中早就被廣為利用。由於積極的研究發展，特殊性質的果膠產品也陸續的被研發成功。研究成果包括了一系列的油脂替代產品和套用在烘焙產品的高甲氧基化果膠產品。它能有效的增加麵包的體積，而且因為對於水分的吸附力強，亦能增加麵團的量。對於麵團的鮮度、軟硬度和安定性都有明顯的幫助。
減少麵粉使用量基本上，麵團是由麵粉、水和酵母混合而成。在混合的過程麵粉的麵筋蛋白會重新排列對齊甚至部份展開而形成具黏彈性的立體網狀結構，這就是所謂的麵團。對於麵團而言，延展性和膨發性對於麵團在發酵期間形成的體積有絕對的關係。如果麵團的延展性不夠，則發酵期間所產生的二氧化碳便無法有效的將麵團膨發。因此，含有果膠的麵團便能有效的提供麵團必需的延展效果，也因此能提高麵包的最後烘焙體積。對於麵包而言，由於消費者的喜好及麵包體積的增加，麵包業者自然有利可圖。以漢堡麵包為例，果膠能夠在維持現有麵包體積的條件下減少30%麵粉的使用量。
延長保質期影響麵包架售期長短的因素很多，但是最主要原因是在於澱粉的結晶或老化。事實上大家都知道，麵包在出爐的那一刻起便開始變硬，而經過幾天之後，大部分的麵包便會變成不能食用。麵包軟硬的變化可以簡單的利用質地分析儀來測定，試驗證明，果膠能夠有效的延長麵包的架售時間，添加乳化劑和高甲氧基果膠的麵包在儲藏6-7 天之後，才會達到對照組的硬度，也就是說，果膠能夠比對照組延長5 天的架售時間。而添加果膠的麵包的另外一個優點是，在正常的架售時間內（烘焙後2 -3 天），麵包的軟硬度較其它的對照組都來得軟。軟硬度只是麵包架售時間長短的指標之一，另外一個指標是麵包的新鮮度，這包括了麵包的體積、軟硬度、彈性和口感。
由於添加果膠對於麵包體積的影響非常明顯，因此，雖然麵包的體積與其架售時間長短沒有直接的關係，但是對於喜歡以體積衡量麵包的消費者而言，卻是已經有足夠的差異了。而由實驗數據顯示，麵包也比對照組軟。雖然體積及軟硬度的測定，並不能用來預測
麵包老化味道產生，但是研究發現，添加果膠的麵包在品評分數上比對照組的香味高，而在儲藏七天之後依舊比對照組新鮮。
物性數據
1. 性狀：白色至黃褐色粉末，在20倍水中形成黏稠體，呈弱酸性。2. 密度（g/mL 25ºC）：未確定
3. 相對蒸汽密度（g/mL,空氣=1）：未確定
4. 熔點（ºC常壓）：未確定
5. 沸點（ºC，常壓）：未確定
6. 沸點（ºC,5.2kPa）：未確定
7. 折射率（n20/D）：未確定
8. 閃點（ºC，）：未確定
9. 比鏇光度（º）：未確定
10. 自燃點或引燃溫度（ºC）：未確定
11. 蒸氣壓（kPa,25ºC）：未確定
12. 飽和蒸氣壓（kPa,60ºC）：未確定
13. 燃燒熱（KJ/mol）：未確定
14. 臨界溫度（ºC）：未確定
15. 臨界壓力（KPa）：未確定
16. 油水（辛醇/水）分配係數的對數值（25℃）：未確定
17. 爆炸上限（%,V/V）：未確定
18. 爆炸下限（%,V/V）：未確定
19. 溶解性(mg/mL) ：不溶於乙醇、乙醚、丙酮等有機溶劑。溶於甘油。
存儲方法
食品級塑膠袋外套牛皮紙袋密封包裝。貯存於陰涼乾燥處。
合成方法
1.一般從柑橘皮、蘋果皮、葡萄皮、蠶砂和甜菜渣等植物細胞中提取。果膠的提取有酸解法、酶解法和離子交換法，目前比較成熟的是酸解法。酸解法有兩種工藝，這裡以柑橘皮為原料予以說明。酸解鋁鹽沉澱法橘皮水解液經澄清後用1%的氨水調pH值至3.8，再加硫酸鋁鉀使果膠沉析出來。分離後用乙醇洗滌3～4次以除去鋁鹽。最後調pH值至2.8，並甩乾、乾燥、粉碎得成品。酸解乙醇沉澱法先將柑橘皮破碎至2～3mm，用水浸泡40min並煮沸片刻，以殺滅果膠酶。瀝乾水後的橘皮用10倍0.06mol/L的鹽酸，在80℃下浸泡水解1.5h，水解液過濾、澄清後濃縮3%的濃度。在80℃下加活性炭脫色10min，濾液中加入95%的乙醇，使乙醇濃度達到50%。此時，果膠沉析出來，經壓濾、乙醇洗滌、真空乾燥、粉碎得成品。如在室溫下橘皮先用95%的乙醇浸泡24h提取色素，則水解液可不用活性炭脫色。另外，也可用檸檬酸或草酸代替鹽酸。
2.主要採用抽提法。以蘋果皮為原料,將其充分洗淨,添加1.8倍果皮質量的熱水,然後加入濃鹽酸,在加熱下萃取,通過壓濾機過濾,最後在真空濃縮罐中濃縮。濃果膠液再加入乙醇、酒石酸,攪拌均勻,經沉澱、壓乾、洗滌、真空乾燥、粉碎、過篩而得。另外也可在柑橘類果皮等其他含果膠的植物中提取。
主要用途
軟糖2.用作乳化穩定劑和增稠劑，我國規定可用於各類食品，按生產需要適量使用。
3.多用於化妝水、酸性牙粉等,由於它在鹼性介質中不夠穩定,因此不能用於鹼性化妝品。果膠無毒,無刺激性,可用於需入口的化妝品,如唇膏等。還可用作牙膏的增稠劑和黏結劑。
系統編號
CAS號：9000-69-5
MDL號：MFCD00081838
EINECS號：232-553-0
毒理學數據
急性毒性：LD50：4000mg/Kg（大鼠經口）；4720mg/Kg（兔經皮）。
性質與穩定性
1.對石蕊試劑呈酸性。
2.溶於20倍的水中形成黏稠狀液體。
食品添加劑
藥用輔料
| 藥用輔料是指在製劑處方設計時，為解決製劑的成型性、有效性、穩定性、安全性加入處方中除主藥以外的一切藥用物料的統稱。藥用輔料是藥物製劑的基礎材料和重要組成部分，是保證藥物製劑生產和發展的物質基礎，在製劑劑型和生產中起著關鍵的作用。 |
碳水化合物盤點
| 碳水化合物（carbohydrates）是自然界中分布廣泛，數量最多的有機化合物，約占自然界生物物質的3/4，普遍存在於穀物、水果、蔬菜及其他人類能食用的植物中。 |
盤點食品包裝袋背後的秘密
| 走進商店隨便拿起一件食品背後總是林林總總地羅列了很多化學成分，這些化學成分都是做什麼的呢？ |
