基本資料
國別 比利時

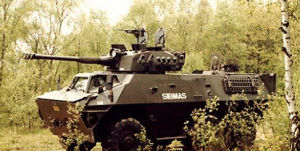

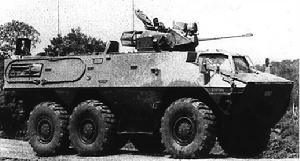

名稱 西布瑪斯輪式裝甲人員輸送車
SIBMAS Wheeled Armoured Personnel Carrier
研製單位 BN 金屬構件廠
BN Constructions Ferroviaires et Metalliques,BE
生產單位 比利時機械公司,西布瑪斯分部
SIBMAS Division,Belgian Mechanical Fabrication SA,BE 現狀 完成生產計畫 裝備情況 馬來西亞
概述
1981年底,比利時同馬來西亞簽訂價值5000萬英鎊契約,總計生產該類車186輛,其中包括AFSV-90型火力支援車162輛,ARV裝甲搶救車24輛。契約已於1985年完成。
1985年,由於比利時調整國防工業生產組織,BN西布瑪斯公部轉入比利時機械廠(BMF),西布瑪斯車也由該廠生產。BMF得到美國食品機械化學公司(FMC)的許可證,曾生產過1000多輛履帶式裝甲人員輸送車。
結構特點
該車車體為全焊接鋼板結構,裝甲鋼板的布氏硬度為477~530,能防7.62mm和5.56mm穿甲槍彈、殺傷地雷、手榴彈、迫擊炮彈片。駕駛同位於車首中央,並有1個向右打開的單扇艙蓋,前面和兩側有大型防彈玻璃,所以視界開闊。必要時,防彈玻璃可用與底部鉸接的裝甲蓋板防護。駕駛員座位還能升起360mm,允許頭部伸出車外駕駛。炮塔位於駕駛員位置後面,車體兩則各有1扇向前打開的大門。炮塔後面為載員艙,其頂部有3個大艙蓋和1個小艙蓋,後者可根據需要安裝1挺遙控機槍。艙內容積約11m3,中央有6個背靠背座椅,在載員艙至車尾門的通道上還有3個摺疊式座椅。載員艙一側及車尾門上各有1個帶球形座的射孔,並配有相應的觀察鏡。當車體3個門全開時,車內11名步兵可在4s內迅速下車。
該車採用MAN公司的D2566型直列6缸水冷渦輪增壓柴油機,壓縮比15:1。當1900r/min時功率為235kW(320馬力)。傳動裝置是ZF HP500
6個瓣進檔、1個倒檔、帶液力變矩器的變速箱。發動機位於車體後部左側,冷卻系統位於動力艙後面,並用防水隔板與動力艙隔開,動力經傳動軸傳遞到位於載員艙底板下方的第一和第二兩軸之間的傳動裝置。前軸及兩個後軸的差速器均可閉鎖。兩個後軸之間有一閉鎖差速器,因此兩個後軸還可以縱向閉鎖。採用泄氣保用輪胎和螺旋彈簧懸掛,輪胎花紋適於越野行駛。
該車能夠浮渡,靠輪胎划水推進時速度為4km/h,靠水上推進器推進時可達11km/h。車首有防浪板,車內配有兩台排水泵,每台排水泵排水量為180L/h。
該車任選設備有紅外或被動夜視設備、加溫器、空調裝置、三防裝置和車前液壓絞盤(絞盤拉力為78400N,鋼繩長60mm)。
車體前部鋼板厚10mm,兩側及後部12mm,車底和車頂為6mm。
該車可安裝下列不同武器,有各種不同用途:
柯克里爾(Cockerill)CM90型炮塔,裝有90mm火炮及7.62mm並列機槍和高射機槍;
伊斯帕諾-絮扎(Hispano-Suiza)Lynx90型炮塔,有90mm火炮及7.62mm並列機槍和高射機槍;
伊斯帕諾-60/20炮塔,有1門60mm尾部裝填的迫擊炮和20mm機關炮及7.62mm機槍;
ESD防空炮塔,有雙管20mm機關炮;
維克斯(Vikers)炮塔,有雙管7.62mm機槍;
SAMM TG120炮塔(目前稱TTB120型),有20mm機關炮及7.62mm並列機槍;
SAMMS 365炮塔(目前稱BTM208型),有12.7和7.62mm機槍;
赫利奧·米勒公司(Helio Mirror)FVT800型槍塔,1挺12.7mm或7.62mm機槍,或雙管7.62mm機槍;
赫利奧·米勒公司FVT900型槍塔,有20mm機關炮和7.62mm機槍。
型號演變和變型車
1.AFSV-90型火力支援車
該車裝CM90型炮塔,90mmMK3火炮和OIP LRS-5型火控系統。
2.ARV裝甲搶救車
該車前後安裝可穩定車體的鏟刀並有1個絞盤和起重機,絞盤拉力為196kN,起吊重量為10500kg。
3.自行迫擊炮
車體較高並裝1門60mm迫擊炮。
4.指揮車
車內附加通信設備和帳篷等。
5.救護車
除駕駛員外還有2名衛生失,車內有4副擔架和3個座位。
6.載貨車
該車有效載荷4000kg,車體較高,車頂裝有搬運貨物的起重機。
西布瑪斯裝甲車族
---AFSV-90型火力支援車
西布瑪斯(SIBMAS) ------ARV裝甲搶救車
---60mm自行迫擊炮
---指揮車
---救護車
---載貨車
性能數據
型號 西布瑪斯(SIBMAS)
乘員+載員 3+11人
驅動型式 6×6
戰鬥全重 14500~17500kg
(根據不同用途)
淨重 13200kg
燃料儲備 400L
最大軸負荷
前軸7500kg
中軸8500kg
後軸8500kg
單位功率 14.71kW/t
單位壓力 235.44kPa
車體長7.320m
車寬 2.500m
車高
至炮塔頂2.770m
至車體頂2.240m
車底距地高0.400m
輪距 2.070m
軸距 2.800+1.400(m)
接近角50°
離去角46°
最大速度
公路 100km/h
水上,車輪推進 4km/h
水上,推進器推進11km/h
0—60km/h加速時間 22s
公路最大行程 1000km
燃料消耗量0.36L/km
浮渡能力 有
爬坡度70%
側傾坡度 40%
攀垂直牆高0.7m
越壕寬1.5m
最小轉向半徑 8m
發動機
生產公司MAN
型號D2566 MK
類型4衝程直列6缸水冷
渦輪增壓柴油機
功率/轉速235kW/1900r/min
傳動裝置
生產公司ZF
型號HP500
類型全自動
前進檔/倒檔數6/1
轉向裝置類型 動力助力
懸掛裝置類型 縱向臂和叉形桿,螺旋
彈簧和液壓減振器
輪胎規格 14×20或16×20
制動裝置類型
主制動器液壓空氣助力
停車制動器 氣動式,作用於
變速箱輸出軸
裝甲結構類型/厚度/材料
車體前上均質/10mm/鋼板
側部均質/12mm/鋼板
後部均質/12mm/鋼板
頂部均質/6mm/鋼板
底部均質/6mm/鋼板
三防裝置 任選
電氣系統電壓 24V
蓄電池數量/電壓/容量 4個/12V/100Ah
