瑞典Pbv302履帶式裝甲人員輸送車

瑞典Pbv302履帶式裝甲人員輸送車

1961年初,瑞典赫格隆和索納公司根據陸軍要求研製Pbv302裝甲人員輸送車,以代替1958年使用的Pbv301裝甲人員輸送車。該公司於1962年12月完成第一輛樣車,並於1963年10月簽訂生產該車700輛的初始生產契約,1966年2月完成第一批生產任務。

簡介

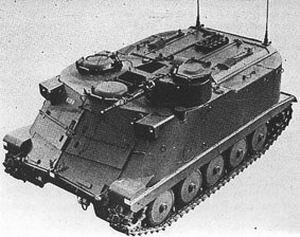

瑞典Pbv302履帶式裝甲人員輸送車瑞典Pbv302履帶式裝甲人員輸送車
國別 瑞典
名稱 Pbv302履帶式裝甲人員輸送車
pbv302 Tracked Armoured Personnel Carrier
研製單位 赫格隆和索納公司
AB Haegglund and soener,SE
生產單位 赫格隆和索納公司
AB Haegglund and soener,SE
現狀 完成生產計畫
裝備情況 瑞典

概述

1961年初,瑞典赫格隆和索納公司根據陸軍要求研製Pbv302裝甲人員輸送車,以代替1958年使用的Pbv301裝甲人員輸送車。該公司於1962年12月完成第一輛樣車,並於1963年10月簽訂生產該車700輛的初始生產契約,1966年2月完成第一批生產任務。隨後,直至1971年12月仍繼續生產,裝備瑞典陸軍。

目前,公司在該車基礎上發展一個完整車族,包括IKV91輕型坦克、Brobv941架橋車和Bgbv82搶救車等。

結構特點
該車車體用滾壓鋼板焊接,前甲板可防20mm炮彈履帶上方的兩側車體為雙層鋼板,兩層鋼板之間裝有蓄電池及其他附屬檔案,這不僅增加了浮力,而且也提高了防破甲彈能力。

駕駛員位於車前中央,並有1扇向後打開的艙蓋,前面裝有3個潛望鏡。車長位於駕駛員之後的車體右側,他也有1扇向後打開的艙蓋,有5個潛望鏡能進行360°觀察。炮塔位於駕駛員之後的車體左側,裝有3個前視潛望鏡和1個後視觀察鏡,安裝1門伊斯帕諾-絮扎(Hispano-Suiza)公司的20mm機關炮。炮塔手動360°旋轉,火炮俯仰範圍為-10°~+50°,射速為500發/min,可發射榴彈穿甲彈。彈藥基數,彈為405發,穿甲彈為100發,裝有3個彈帶和10個彈匣,每個彈帶有榴彈135發,每個彈匣有穿甲彈10發。當對付地面目標時,炮手使用單目鏡瞄準,放大倍率為8×;對付空中目標時,將炮塔艙蓋打開,炮手使用武器本身的概略瞄準鏡射擊。

載員艙位於車體後部,9名步兵坐在車內,每側3名面朝里,1名在前面,面朝前,另外2名在後面,背靠背坐著。步兵通過車體後部兩扇大門上下車輛。載員艙頂部有2扇車長液壓操縱的頂艙蓋,開啟時步兵可在車內使用輕武器射擊。這種在底部邊緣裝有壓敏元件的頂艙蓋使用安全,一旦步兵的槍管或手臂接觸壓敏元件,液壓立即消失,則頂艙蓋保持打開狀態,防止壓壞步兵武器或手指。

動力裝置前置,發動機、離合器與變速箱構成一體。轉向是採用離合器-制動器,轉向離合器為片式。有5對雙負重輪,主動輪在前、誘導輪在後。懸掛系統由扭桿和第一、第五負重輪的液壓減振器組成。履帶板為M70型,有橡膠襯墊,寬度450mm,節距110mm,壽命可達10000km,同早期履帶相比,在鬆軟地面行駛可提高牽引力20%。

該車能水陸行駛,水上靠履帶板划水推進。入水前豎起車前2塊防浪板,啟動車底的排水泵。該車能裝但未裝三防裝置。

該車經少量改動,可作為運載2000kg貨物的運貨車和載4~6副擔架的救護車。

型號演變和變型車

1978年,瑞典將該車發展成MK2型,並已完成3輛預生產車型,MK2型車的主要改進在於車體後部單獨安裝有步兵班長指揮塔。指揮塔有1扇向後打開的艙蓋和3個潛望鏡,步兵班長既能向前觀察,又能第一個下車。炮塔仍保留原20mm機關炮,但在兩側各裝3個煙幕彈發射器,車體後部右側還裝兩個博福斯(Bofors)公司的萊倫(Lyran)發射架,可發射8枚照明彈。車前附加間隔裝甲,這不僅提高了防護力,還增加車輛浮渡能力。車體左後門增設1個觀察鏡,車長、駕駛員的觀察儀器也有改進等。

該車的變型車有:

1.步兵戰車樣車
此系Pbv302的改進型,減少了步兵人數。步兵沿載員艙中心線背靠背面朝外乘坐。載員艙兩側上部裝甲增大傾斜角度,每側開有3個球型射孔並有觀察鏡。改裝THD 100C型柴油機,功率228kW(310馬力)。採用阿里遜(Allison)HT740自動變速箱,以代替原機械式變速箱。採用液壓轉向裝置。安裝厄利空(Oerlikon)25mmKBA型機關炮,動力驅動俯與旋轉,必要時火炮可裝雙向穩定器。目前已完成樣車。

2.Stripbv3021裝甲指揮車
該車安裝4部電台和天線,載有4名報務員和其他參謀人員。

3.Epbv3022裝甲觀察車
瑞典每個裝甲旅裝備10輛,主要改進是用新型指揮塔代替了原車長指揮塔。塔內安裝1個由雙目望遠鏡和合像式光學測距儀組成的綜合光學觀察測距系統。雙目望遠鏡的放大倍率為4×,合像式光學測距儀為10×,使用同樣的目鏡,放大倍率可以轉換。該塔的俯仰和旋轉均為手動,由炮塔座圈驅動的俯仰方位感測器能精確地給出目標方位。在載員艙有3部電台及1個導航裝置。

4.Bplpbv3023裝甲射擊指揮車
車內裝有4部電台和1部射擊指揮計算機。乘員有車長、駕駛員和炮手,可載7人班組。
Pbv302裝甲車族
 ----步兵戰車樣車
Pbv302 ----------Stripbv3021裝甲指揮車
 ----Epbv3022裝甲觀察車
Pbv302MK2----Bplpbv3023裝甲射擊指揮車
 ----運貨車
 ----救護車

性能數據

型號Pbv302
乘員+載員2+10人
戰鬥全重13500kg
單位功率15.25kW/t
單位壓力58.86kPa
車長5.350m
車寬2.860m
車高
至炮塔架  2.500m
至車體頂  1.900m
車底距地高 0.400m
履帶著地長 2.980m
履帶中心距 2.420m
履頻寬 380mm
最大速度
 公路 66km/h
 水上 8km/h
燃料儲備285L
公路最大行程300km
浮渡能力有
爬坡度 60%
攀垂直牆高 0.61m
越壕寬 1.8m
發動機
 生產公司 沃爾沃-潘塔
(Volvo-Penta)
 型號 THD 100B
 類型 4衝程臥式6缸
 渦輪增壓柴油機
 功率/轉速 205.88kW/2200r/min
傳動裝置
 生產公司 沃爾沃-潘塔
(Volvo-Penta)
 型號 T60
 類型 手動機械式
 前進檔/倒檔數 8/2
轉向裝置類型離合器和制動器
離合器 雙片式
懸掛裝置類型扭桿
主要武器口徑/類型20mm/機關炮
煙幕彈發射器總數量 1×6具
彈藥基數(主炮彈)405榴彈和100穿甲彈
射速500發/min
炮塔驅動方式手動
炮塔旋轉範圍360°
火炮俯仰範圍-10°~+50°
電氣系統電壓24V
蓄電池數量/電壓 2個/12V
