結構特點

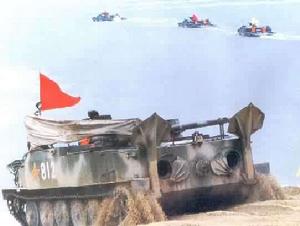

中國77-1式水陸裝甲輸送車車首上甲板設有駕駛員視窗，車長視窗及高射機槍；車尾部設定供裝卸火炮用的可摺疊的尾跳板，中跳板和火炮牽引鉤；運載艙的頂蓋裝甲為固定密封式，火炮可馱載於下凹的頂蓋上，在頂部開有供步兵、物資器材、彈藥進出的視窗3個，運載艙還開有側門，進氣風扇設有防水進氣罩；馱載火炮的半剛性固定裝置；增加拉炮上車的由蝸輪蝸桿傳動的電動牽引絞盤，及其可移動的電纜式手控操縱盒；運載艙兩側各設定2個射孔，其上方開有觀察孔，在前圍和後圍甲板上，左右各增設1個通風口，通風觀察條件良好；駕駛員和車長坐椅為上下可調式，運載艙內的乘員座位，中間2個可向上摺疊，並可拆卸，兩側的為固定式；對輸送人員、載炮和物資作了合理安排，可以同時馱炮、載人，互不影響。
該車與63式水陸坦克具有相同的機動性，又可乘載步兵，運載和短距離牽引火炮、輸送物資、器材、彈藥、油料等能力。
乘載步兵可從車的前後兩側，踏翼子板，分4路上下車。搭載20名步兵上下車時間不超過80s。完成裝載火炮上下車的時間不超過13min。動力、傳動、行動、操縱、水上推進等主要部件均與63式水陸坦克相同。
發動機為4衝程V型12缸水冷12150L-2型柴油機，標定功率298kW(400馬力)。水冷卻系統陸上採用管片式散熱器和廢氣引射裝置，水上利用水道夾層式熱交換器。發動機起動有電起動(為主)和空氣起動兩種方式。
採用簡單、可靠的機械式傳動裝置，由主離合器、變速器、轉向離合器、帶式制動器和側減速器，水上推進裝置和抽水裝置組成。陸 行駛時的動力傳遞路線是由發動機經主離合器、就速器、兩側轉向離合器、側減速器、傳到主動輪；水上行駛時由發動機經主離合器、分動箱、萬向節傳至左右兩側的噴水推進器。主離合器為乾摩擦多片式。就速器為帶同步器換檔機構的定軸式機械變速器，分為前後兩個部分，前部為水上推進傳動，分動箱將動力向左右兩側傳出，並帶有一個倒順機構，可使傳動軸帶動推進器葉輪正轉和反轉。後部為陸 變速器部分，包括5個前進檔和1個倒檔，第三、四、五檔帶有慣性式同步器，第二檔帶有簡單式同步器；第一檔和倒檔採用滑鍵齒套換檔。整個變速器水、陸兩部分的傳動機構可以獨立使用，也可以同時使用。轉向裝置採用乾摩擦多片式離合器。側減速器為一級圓柱齒輪減速裝置。操縱系統採用彈簧助力機械式操縱裝置。
行動裝置採用獨立式扭桿懸掛，單銷小節距金屬履帶板。高履剌人字形花紋履帶板的附著性能好，提高了車輛在水稻田、沼澤、淺灘等地的通過能力和出入水能力。有6對中空的單輪緣大直徑掛膠負重輪，第一和第六負重輪處裝有蝸卷彈簧限制器，其餘裝有橡膠限制器。履帶的鬆緊程度由曲臂和雙頭螺旋履帶調整器進行調整。
水上推進裝置採用軸流式噴水推進器。在傳動裝置兩側各裝有一套噴水推進器和水道，在車尾噴水口處設有可開閉的水門。
為實現水上倒車，車體後部兩側開有倒車水道，關閉車尾2個水門，水從車後兩側噴水口向車的斜前方噴出，產生向後方的推力，在短時間內即可實現減速、制動或倒駛；當關閉一側水門時即可實現靈活轉向。
噴水推進器可由分動箱操縱，使之正轉和反轉，正轉使車輛在水上行駛，反轉時使水道中的水倒噴，以此來除掉水道進口格柵上的水草與雜物，防止堵塞。
裝甲車體由特殊裝甲鋼板焊接而成，具有適度的防護能力，車首甲板相對較厚且有一定的傾斜角度。駕駛員右側的機槍塔上安裝有1挺12.7mm高射機槍。前部上斜裝甲板上裝有防浪板，防止車在水上行駛時向車首湧水。陸上行駛時防浪板可以放下來。
觀察儀器有3個車長用的稜鏡式潛望鏡，1個步兵班長用的59式潛望鏡，駕駛艙上配有3個61式水陸坦克駕駛觀察鏡，夜間或霧天可用62式坦克夜視儀，還裝有供水上行駛使用的61式水陸坦克觀察鏡。
電氣設備的電源部分主要包括4個65式蓄電池，1個直流發電機。ZFC-3000型蓄電池的連線為串並聯，總電壓為24V，容量為280Ah。
通信設備有坦克無線電台和車內通話器。
型號演變和變型車
77-2式水陸裝甲輸送車
該車是在77-1式輸送車基礎上簡化結構的一種不運載火炮的水陸裝甲輸送車，主要用來輸送步兵，配合水陸坦克作戰，或轉運傷員。
該車於1978年開始研製，1980年定型，主要改進有取消與載炮有關的火炮固定裝置、跳板、絞盤、尾部拖炮牽引鉤，並將運載艙頂部下凹部分甲板升高，在其四周增設裝載物資器材用的圍欄；取消右側射孔和觀察窗，開一側門，其寬度足以保證制式擔架的出入；運載艙左前方射孔增加1個安裝班用機槍用的球形迴轉射擊固定裝置。
性能數據
中國77-1式水陸裝甲輸送車 乘員2人
車全重18000～18760kg
運載重量3000kg
單位功率16.34～15.67kW/t
單位壓力48.36～55.23kPa
車長
車體長7.150m
車首至牽引鉤頂端7.400m
車寬3.200m
車高
車體高2.160m
馱載85加農炮4.460m
馱載122榴彈炮3.170m
履帶中心距2.820m
履帶著地長4.400m
車底距地高0.400m
公路最大速度64.2km/h
平均速度
公路30～36km/h
牽引火炮22.5km/h
燃料儲備416L
最大行程
公路370km
土路340km
最大爬坡度70%
最大側傾坡度62%
越壕寬2.900m
攀垂直牆高0.87m
水上推進方式噴水推進
最大航速11～12km/h
倒航速度5～6km/h
最大航程120km
入水角36°
出水角28°
運載性能(可分別運載下列之一項)
乘載步兵20人(全副武裝)
運載85mm加農炮1門
炮手8人(一個炮班)
炮彈30發
運載122mm榴彈炮1門
炮手8人
運送傷員(帶擔架)2～3人
運送其他作戰物資重量不超過3t
武器口徑/類型/數量12.7mm/機槍/1挺
機槍彈藥500發
發動機
生產公司北方工業(集團)總公司
型號12150L-2型
類型12V水冷柴油機
功率/轉數294kW/2000r/min
最大扭距/轉數1862N·m/1100～1200r/min
傳動裝置
生產公司北方工業(集團)總公司
類型機械傳動
前進檔/倒檔數5/1
懸掛裝置類型獨立式扭桿懸掛
水上推進器螺旋槳反作用式
作業裝置
絞盤
型式二級減速鋼繩外儲滾筒式
傳動方式電動機械式
操縱方式電纜式手控按扭盒
最大牽引力13916N(1420kgf)
尾跳板車尾兩側各1塊
型式摺疊式薄板衝壓焊接件
中跳板車箱上後圍板處1塊
型式摺疊式薄板衝壓焊接件
牽引鉤緩衝碟片彈簧
型式快開套合式
位置車尾中央
裝甲結構類型鋼板
滅火裝置
手提式滅火器2個
電氣系統電壓24V
發電機電壓/功率/型號/類型28V/3kW/EFC3000/DC
蓄電池數量/電壓/容量/型號4個/24V/280Ah/65式
無線電台型號/數量A-220/1台
車內通話器型號/數量A-221/1套
機械傳動抽水泵離心式泵1個
泵水量(發動機轉速500L/min
2000r/min時)
電動抽水泵
泵水量500L/min
