工具顯微鏡

工具顯微鏡就是主要用來測量計量方面的一類顯微鏡，與一般顯微鏡的不同主要在工作檯的運行精度非常高，配有一些特殊的目鏡，用於平面乃至三維數據的測量。

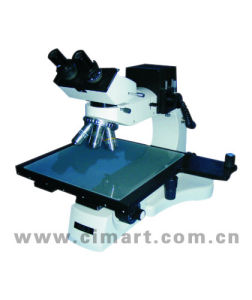

工具顯微鏡XLE-1

產品展示

普通型小型工具顯微鏡IM

1、儀器的主要用途
IM系列工具顯微鏡能方便地讀取千分表頭示值，測量工件的孔徑、孔距等尺寸以及角度、使用任選的目鏡組還能檢驗螺紋以及齒輪形狀等。設計非常緊湊、重量輕、最適合設定在加工現場受到限制的場所。
2、儀器的主要技術指標及規格
顯微鏡總放大率：30X
目鏡：15X
物鏡： 2X
測量範圍：50x50mm(2"x2")
測量精度：0.01mm
讀數裝置測微頭移動量:25mm(1")
讀數手輪格值:0.002mm(0.0001")
測角目鏡分劃值：6′
角度範圍：0-360°
載物台面尺寸：152xl52mm
載物玻璃有效尺寸: 96mmx96mm
最大載重量(玻璃上面): 5kg
聚焦方式：手動，工件最大高度110mm
照明裝置：透射，帶綠色濾光片，亮度可調，
單燈傾斜反射照明，亮度可調節，光源 24V2W
儀器重量： 15kg

電腦型工具顯微鏡JX13B

1、儀器的主要用途
微機型萬能工具顯微鏡JX13B是在數字式萬能工具顯微鏡JX11B的基礎上採用計算機技術對測量數據進行數據處理。配置了優於影象法和軸切法的雙光束干涉條紋測量法使微機型萬工顯系統性能得到了大大提高，軟體的可組合性和可開發性增強了系統的功能，在更大範圍內滿足廣大用戶的需要。
微機型萬能工具顯微鏡是機械、電子製造業、計量測試所廣泛使用的一種多用途計量儀器。可以用來測量量程內

電腦型工具顯微鏡JX13B

的任何零件的尺寸、形狀、角度和位置。
典型測量對象有：
測量各種成型零件如樣板、樣板車刀、樣板銑刀、沖模和凸輪的形狀。
測量外螺紋（螺紋塞規、絲桿和蝸桿等）的中徑、小徑、螺距、牙型半角。
測量齒輪滾刀的導程、齒形和牙型角。
測量電路板、鑽模或孔板上的孔的位置度，鍵槽的對稱度等形位誤差。
2、儀器的主要技術指標及規格
測量範圍：
X向行程：200㎜ 圓工作檯直徑：φ213㎜
Y向行程：100㎜ 平工作檯尺寸（㎜）：260×270
測角目鏡角度分劃範圍：360° 頂針間的最大夾緊長度：700㎜
螺紋輪廓目鏡角度分劃範圍：±7° 頂針間能容納的最大直徑：φ100㎜
圓工作檯角度分劃範圍：0°~360° 高頂針架最大夾緊長度：200㎜
圓分度頭角度分劃範圍：0°~360° 高頂針架能容納的最大直徑：φ250㎜
主顯微鏡立柱的傾斜範圍：±12° 干涉狹縫鏇轉範圍：±90°
分度值：X、Y向分度值：0.0002㎜ 圓工作檯角度分度值：30″
測角目鏡角度分度值:1′ 圓分度頭角度分度值：1′
輪廓目鏡角度分度值：±12 主顯微鏡立柱傾斜角度分度值：30′
測量準確度（被測件與儀器溫度差別不大於0.5℃,儀器室內溫度20℃±1℃）：
(1+L/100)μm，其中L為測量長度，單位：㎜
光學定位器的主要技術參數：
測桿垂直方向擺動範圍:±3° 定位變動性：＜1μm
孔徑大於5㎜時，可測孔的最大深度：≈15㎜ 測力（N）：0.1±0.03

蘇州計量校準

測量範圍(㎜):5-200
儀器主機外形尺寸(㎜)長×寬×高=1300×1250×80
儀器主機重量：450㎏
3、儀器的主要特點
主顯微鏡配有多種目鏡和物鏡，視場大，成像清晰。
採用光電數顯技術，以精密光柵尺作為測量元件。
採用先進計算機技術，將光柵數顯系統採集的長度信號實時輸入計算機，由專用軟體（CD202）進行數據處理，並列印出結果或圖形，準確，高效。
主顯微鏡可左右偏擺，用於對螺鏇零件進行測量。
以非接觸測量為基本方法，透、反射照明，可檢驗幾何形狀複雜的另件。
附屬檔案齊全，使用面廣。

小型工具顯微鏡JGX-1

小型工具顯微鏡JGX-1

小型工具顯微鏡JGX-1型是具有繁用性的精密光學計量儀器之一。測量範圍廣。精確可靠，操作方便。因而特別適用於精密機械製造與工具製造工業。主要使用範圍如下：
(1)測定形狀樣板，樣板刀等按照直角座標進行測定;
(2)測定螺紋；螺紋的中徑、外徑、內徑的測定，測定螺距，螺形角，螺形角對螺紋軸的輪廓位置和螺紋形狀（齒面的圓整性平坦性，平直性等。）
(3)測定角度：測定螺紋梳形車刀，螺紋銑刀的螺形角，各種樣板銑刀的輪廓角和各種形狀樣板的角度等。
(4)本儀器也可作為觀察顯微鏡使用，例如作表面光潔度檢定及其他類似工作。
(5)本儀器可配用特殊設備與附屬檔案，並可變換不同的放大倍烽對於形狀複雜或微小工件的測定極為方便

大型工具顯微鏡JGX-2

儀器的主要用途
JGX-2型大型工具顯微鏡是一種最基礎的精密光學測量儀器，儀器備有多種附屬檔案。並配備不同的放大倍率，以便對微小工件也能作精

大型工具顯微鏡JGX-2

確的測定. 大型工具顯微鏡為工廠、科學研究機構及高等院校的計量部門廣泛使用的一種多用途的計量儀器。作為工具製造廠產品鑑定的基本工具,也適用於其它精密機械製造廠，科學研究單位及學校等，供生產或科學研究之用。
其主要功能如下：
1.檢定樣板、樣板刀、沖模和凸輪的形狀
2.測量螺紋的中徑、外徑、內徑、螺距、螺形角、螺形角對螺紋軸的輪廓位置和螺紋形狀（齒面圓整性、平坦性、平直度等）。
3.測量螺紋車刀、螺紋梳形車刀、螺紋銑刀的螺形角、各種樣板銑刀和各種形狀的樣板的輪廓角等。
4.使用光學定位器測量內孔和各種槽的寬度。
5.使用雙像目鏡測量兩孔間中心距離及零件上的狹縫、線段或具有對稱圖形之間的距離等。
6.使用圓弧輪廓目鏡，可方便精確地測量半徑0.1-100mm的圓弧尺寸。

數顯型萬能工具顯微鏡

儀器的主要用途和儀器特點：
數顯萬能工具顯微鏡以直觀的數字顯示和數字列印方式取代了普通萬工顯的目視讀數方式，以影像法和軸切法按直角坐標與極坐標精確地測量各種零件，是機械加工企業、電子製造業、計量測試所廣泛使用的一種多用途計量

顯型萬能工具顯微鏡19JC

儀器。
其典型測量對象有：
測量各種成型零件如樣板、樣板車刀、樣板銑刀、沖模和凸輪的形狀。
測量外螺紋（螺紋塞規、絲桿和蝸桿等）的中徑、大徑、小徑、螺距、牙型角。
測量齒輪滾刀的導程、齒形和牙型角。
測量電路板、鑽模或孔板上孔的位置度、鍵槽的對稱度等形位誤差。
主顯微鏡配有多種目鏡和物鏡、視場寬、成像清晰。
採用光電數顯技術，精密光柵尺作為測量元件，測量長度以數字顯示，直觀、方便。
本儀器主顯微鏡可左右偏擺，特別適於測螺鏇零件。
以非接觸測量為基本方法，透、反射照明，內、外輪廓可測。
附屬檔案多，使用面廣。

電腦型萬能工具顯微鏡19JPC

19JPC微型萬能工具顯微鏡，是套用計算機輔助測量的新一代萬能工具顯微鏡,能解決各種複雜的二維測量問題。

電腦型萬能工具顯微鏡19JPC

傳統的萬工顯對於視場中不能直接觀測到的幾何元素，如園心、中點.交點.中心線及其相互距離。夾角等等都很難進行測量，而在19JPC 儀器上均能迎刃而解。該儀器採用精密光柵感測器和PC系列微機以及數據接口卡採集測量數據,同時以19JPC二維測量程式進行數據處理、顯示並列印測量結果。儀器操作 方便，按照螢幕顯示圖形選單，鍵入測量命令就可開始測量。儀器在測量過程中，彩色顯示器螢幕上可實時顯示瞄準點的工件坐標，直角坐標或極坐標可隨時轉換，對於極坐標測量及凸輪測量尤為方便。
儀器使用公制和英制兩種計量單位。計算精度達：0.0001毫米和0.0001寸。儀器可對工作檯滑座導軌的裝配誤差自動修正,進一步提高了測量精度。
微機型萬能工具顯微鏡19JPC是在數字式萬能工具顯微鏡19JPC的基礎上採用計算機技術對測量數據進行數據處理。配置了優於影象法和軸切法的雙光束干涉條紋測量法使微機型萬工顯系統性能得到了大大提高，軟體的可組合性和可開發性增強了系統的功能，在更大範圍內滿足廣大用戶的需要。
微機型萬能工具顯微鏡是機械、電子製造業、計量測試所廣泛使用的一種多用途計量儀器。可以用來測量量程內的任何零件的尺寸、形狀、角度和位置。
典型測量對象有：
測量各種成型零件如樣板、樣板車刀、樣板銑刀、沖模和凸輪的形狀。
測量外螺紋（螺紋塞規、絲桿和蝸桿等）的中徑、小徑、螺距、牙型半角。
測量齒輪滾刀的導程、齒形和牙型角。
測量電路板、鑽模或孔板上的孔的位置度，鍵槽的對稱度等形位誤差。
主顯微鏡配有多種目鏡和物鏡，視場大，成像清晰。
採用光電數顯技術，以精密光柵尺作為測量元件。
採用先進計算機技術，將光柵數顯系統採集的長度信號實時輸入計算機，由專用二維測量軟體進行數據處理，並列印出結果或圖形，準確，高效。
主顯微鏡可左右偏擺，用於對螺鏇零件進行測量。
以非接觸測量為基本方法，透、反射照明，可檢驗幾何形狀複雜的零件。
附屬檔案齊全，使用面廣。

大型工具顯微鏡JX6

大型工具顯微鏡JX6

JX6大型工具顯微鏡是一種最基礎的精密光學測量儀器.大型工具顯微鏡為機器製造工廠、科學研究機關及高等院校的計量部門廣泛使用的一種多性能計量儀器。可作以下各項測定：
1、檢定樣板、樣板刀、樣板銑刀、沖模和凸輪的形狀。
2、測量螺紋的中徑、外徑、內徑、螺距、螺形角、螺形角對螺紋軸的輪廓位置和螺紋 形狀（齒形圓整性、平面性、平直角等）。
3、測量螺紋車刀、螺紋梳形車刀、螺紋銑刀的螺形角，各種樣板銑刀和各種形狀的樣板輪廓角等。
4、使用光學定位器測量內孔和各種槽的寬度。
5、使用雙像目鏡測量兩孔間中心距離及零件上的狹縫、線段或具有對稱圖形的圖形之間的距離等。
6、使用圓弧輪廓目鏡，可方便精確地測量R0.1~R100的圓弧尺寸。

保養和維護

顯微鏡在不用的狀態下，用塑膠袋包起來,然後在塑膠帶里放1~2包乾燥劑，乾燥劑一般都在旺旺餅乾里或月餅的盒子裡，都有乾燥劑，顯微鏡在放到通風的環境下就可以了，物鏡鏡頭要定期擦。

工具顯微鏡是很精密的測量儀器，如果保養的不好，將會很大程度的降低其使用壽命和精度。以下是智泰提供的的保養和維護建議

1、環境：工具顯微鏡最好能夠放置在清潔乾淨的場所，但一般使用在機械工廠的機會很多，故應注意下列各點：(1)一般照明不要超過必要的亮度。(2)不會沾油污的地點。(3)灰塵少的地點。(4)振動少的場所。(5)不會發生溫度急劇變化的地點。

2、玻璃零組件：玻璃零件應隨時保持清潔，不可沾上污垢，否則生像不清晰而且降低測定精度。(1)鏡頭：平時應該注意不要用手觸碰鏡頭，假若鏡頭表面沾有手紋或油污，可用鏡頭清潔劑或者用紗布浸濕酒精輕輕擦拭，如果不了解鏡頭者請不要隨意分解，些微的灰塵是不會影響測定效果。(2)測量台座玻璃：放置測定物時最容易傷及此部的玻璃面，故要特別注意。若沾上油垢或灰塵請用柔軟拭布擦拭。對物透鏡及觀測透鏡之使用要十分注意。當從顯微鏡拆卸觀測透鏡時容易使顯微鏡的活動焦距沾上灰塵，故縱然不使用也要把觀測透鏡裝在顯

3、電氣零件：工具顯微鏡必須使用高壓電流，假若接觸不良容易產生熱，易發生危險，所以必須隨時檢查，原則上主機必須接地。

4、消耗品及附屬檔案：燈泡及電源保險絲是屬於消耗品，購置時應 準備備品以利更換。附屬檔案則以測定台玻璃最重要，也須準備備品。
