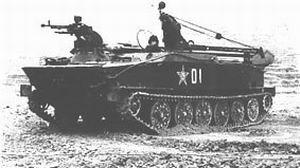

76式水陸坦克搶救牽引車名稱 76式水陸坦克搶救牽引車
Type 76 amphibious Tank Recovery Vehicle
研製單位 中國北方工業(集團)總公司
China North Industries Group
生產單位 中國北方工業(集團)總公司
China North Industries Group
現狀 按用戶需要生產
裝備情況 中國部隊
概述
該車是63式水陸坦克的配套車輛。69年制出第一輛樣車，經試驗改進後又重新試製了2輛定型樣車交部隊試驗。在該產品的整個研製過程中，經歷了4次改進，5次試驗，於1976年設計定型。
該車主要用於野戰條件下，搶救損傷、淤陷或有故障的水陸坦克；陸地、水上牽引後送失去自行能力的水陸坦克至維修點；運載坦克零部件和修理人員，必要時可利用搶救車上的設備和工具在戰場上或行軍中進行換件修理。
結構特點
該車是在63式水陸坦克的基礎上取消了炮塔及其有關部分之後改裝而成，增配了絞盤、駐鋤、剛性牽引裝置、小吊桿、滑輪組等，底盤與63式水陸坦克相同。
發動機為4衝程V型12缸非增壓直噴式柴油機，型號12150L-2A，標定功率284kW(400馬力)。水冷卻系統陸上採用管片式散熱器和廢氣引射裝置，水上利用水道夾層式熱交換器。發動機起動有電起動(為主)和空氣起動兩種方式。
採用結構簡單、可靠的機械式傳動裝置，由主離合器、變速器、轉向離合器、帶式制動器和側減速器、水上推進裝置和抽水裝置等組成。陸上行駛動力由發動機經主離合器、變速器、兩側轉向離合器、側減速器傳至主動輪；水上行駛時由發動機經主離合器、分動箱、萬向節傳至左右兩側的噴水推進器。
主離合器為乾摩擦多片式。採用帶同步器換檔機構的定軸式機械變速器，分為前後兩個部分，前部為水上推進傳動，分動箱將動力向左右兩側傳出，並帶有1個倒順機構，可使傳動軸帶動推進器葉輪正轉和反轉；後部為陸上變速部分，包括5個前進檔和1個倒檔，三、四、五檔帶有慣性式同步器、二檔帶有簡單式同步器，一檔和倒檔採用滑鍵齒套換檔。整個變速器水、陸兩部分的傳動機構可以互相獨立使用，也可以同時使用。
轉向裝置採用乾摩擦多片式離合器。
側減速器為一級圓柱齒輪減速裝置。
操縱系統採用彈簧助力機械式操縱裝置。
行動裝置採用獨立式扭桿懸掛，單銷小節距金屬履帶板。高履刺人字形花纊履帶板的附著性能好，提高了車輛在水稻田、沼澤、淺灘等地的通過能力和出入水能力。有6對中空的單輪緣大直徑掛膠負重輪，第一和第六負重輪裝有蝸卷彈簧限制器，其餘裝有橡膠限制器。履帶的鬆緊程度由曲臂和雙頭螺鏇履帶調整器進行調整。
水上推進裝置採用軸流式噴水推進器。在傳動裝置兩側各裝有1套噴水推進器和水道，在車尾噴水口處設有可開閉的水門。
為實現水上倒車，車體後部兩側開有倒車水道，關閉車尾兩個水門，水從車後兩側噴水口向車的斜前方噴出，產生向後方的推力，在短時間內即可實現減速，制動或倒駛；當關閉一側水門時即可實現靈活轉向。
噴水推進器可由分動箱操縱使葉輪正轉和反轉，正轉使車輛在水上行駛，反轉時則使水道中的水倒噴，以此來除掉水道進口格柵上的水草與雜物，防止堵塞。
裝甲車體由特殊裝甲鋼板焊接而成，具有適度的防護能力，車首甲板相對較厚，具有一定的傾斜角度。駕駛員左側的機槍塔上裝有1挺12.7mm高平兩用機槍，左側後部安裝小吊車，車尾裝有大吊桿，行軍時固定於車頂。前部上斜裝甲板上裝有防浪板，防止車在水上行駛時向車首湧水。陸上行駛時可將防浪板放下。
觀察儀器有3個車長用的稜鏡式潛望鏡，駕駛窗上配有3個61式水陸坦克駕駛觀察鏡，夜間或霧天可用62式坦克夜視儀，還裝有供水上行駛使用的61式水陸坦克觀察鏡。
電氣設備的電源部分主要包括4個65式蓄電池，1個與調壓繼電器TJY-1協同工作的直流發電機EFC-3000和1個濾波器。蓄電池的連線為串並聯，組內並聯，組間串聯，總電壓為24V，容量為280Ah。
通信設備有坦克無線電台和車內通話器。
性能數據
型號76式水陸坦克搶救牽引車
乘員2人
戰鬥全重18400kg
單位壓力55.2kPa
車長
車體長7.150m
車首至駐鋤7.670m
車寬3.200m
車高(距地面)
車體高1.900m
吊車行軍狀態2.780m
機槍行軍狀態2.780m
履帶中心距2.820m
履帶著地長4.440m
車底距地高0.400m
公路最大速度64.2km/h
剛性牽引最大速度27.5km/h
最小轉向半徑
腳踏車1.6m
剛性牽引9.5m
平均速度
公路腳踏車30～36km/h
剛性牽引22.5km/h
土路腳踏車22～28km/h
水上最大航速
腳踏車11～12km/h
牽引7～6km/h
倒航速度5～6km/h
水上牽引轉向最小水面寬31m
最大行程
公路
腳踏車370km
剛性牽引212km
土路340km
水上
腳踏車120km
牽引54km
最大爬坡度
腳踏車78%
剛性牽引32%
側傾坡度62%
越壕寬2.9m
最大掛鈎牽引力
土公路147kN
水泥路78kN
水上推進方式噴水推進
腳踏車入水角36°
腳踏車出水角28°
最大搶救力
單繩147kN
加滑輪294kN
最大拖救距離
單繩100m
加滑輪50m
拖救速度
空載放繩6.2～18.5m/min
拖拉速度
單繩6.2～12.3m/min
加滑輪3.1～6.1m/min
起吊能力
標定起吊重量1t
最大起吊重量1.5t
最大吊距4.4m
最小吊距1.4m
最大起吊高度5m
鏇轉範圍360°
提升速度2.6～2.9m/min
大吊桿起吊能力
額定起吊重量3t
最大起吊重量18.4t
最小起吊速度2m/min
發動機
生產公司北方工業(集團)總公司
型號12150L-2A
類型12V水冷柴油機
功率/轉速294kW/2000r/min
最大扭矩/轉速1862Nm/1200～1300r/min
傳動裝置
生產公司北方工業(集團)總公司
類型機械傳動
前進檔/倒檔數5/1
懸掛裝置類型獨立式扭桿懸掛
防空武器口徑/類型/數量12.7mm/機槍/1挺
衝鋒鎗口徑/數量7.62mm/1支
槍彈基數
12.7mm機槍彈藥1560發
衝鋒鎗彈藥300發
手提式滅火器2個
電氣系統電壓24V
發電機電壓/功率/型號/類型28V/3kW/ZFC3000/直流
蓄電池數量/容量/型號4個/280Ah/65式
絞盤離合器粉末冶金多片濕式摩擦片
絞盤
型式鋼繩外儲雙摩擦滾筒式
鋼繩直徑×工作長度23mm×100m
鋼繩出口拉力147kN
駐鋤
型式拉繩平衡式
最大支反力
乾土地294kN
稻田245kN
剛性牽引鉤快開套合式
排水裝置
機械傳動抽水泵離心式泵1個
泵水量(發動機轉速2000r/min時)500L/min
電動抽水泵泵水量500L/min
