飛彈簡介

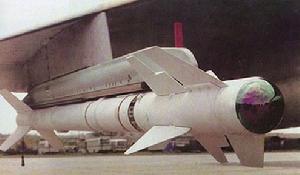

彎刀近程空空飛彈(V-3B)是由南非阿姆斯科公司研製的一種紅外製導的近距格鬥飛彈。該彈是在法國R550“魔術”飛彈的基礎上研製的,但也採用和參考了以色列“蜻蜓”飛彈的某些技術。
彎刀近程空空飛彈除了裝備戰鬥機外,還可以掛載在武裝直升機的短翼上。這種飛彈於1981年裝備部隊。該彈屬第三代空空飛彈。其導引頭能快速掃描搜尋,能與機載雷達天線交聯。使用頭盔瞄準具,擴大了導引頭視野,載機不需作大機動就能攻擊位於偏離機軸大角度的目標。
技術參數
彈長:2.944米
彈徑:0.127米
尾翼翼展:0.53米
固定鴨翼翼展:0.42米
發射重量:73.4千克
最大射程:4千米(高空)/23千米(海平面)
最小射程:300米
最大速度:M1.8
最大過載:35g
制導:紅外
設計特點
彎刀近程空空飛彈的氣動布局設計與眾不同,它採用的是一種非對稱雙鴨式氣動布局,在一個平面內,有兩組串列的雙鴨式翼面(前翼面固定,後舵面可動);而在另一個平面內,沒有固定翼,只有一對三角形控制舵。串列式舵面控制飛彈的俯仰,單獨的三角形舵面控制飛彈的滾轉。
彎刀近程空空飛彈的一大特點是可與頭盔瞄準具配合使用,飛行員藉助頭盔瞄準具捕獲目標,待發飛彈的導引頭則與頭盔瞄準具聯動,這樣有利於導引頭快速捕獲和跟蹤目標,縮短飛彈的反應時間。使用頭盔瞄準具,同時擴大了導引頭視野,載機不需作大機動就能攻擊位於偏離機軸大角度的目標。
