基本資料

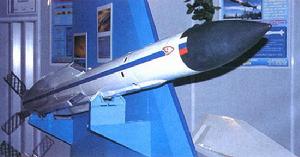

R-77（西方稱為“蝰蛇”），是帶有主動雷達導引頭的多用途空對空飛彈，是90年代初由俄國“三角旗”飛彈設計局研製的，其目的是與美國的AIM-120先進中距空空飛彈抗衡。但蘇聯解體後由於經費的限制及生產線從烏克蘭基輔轉到莫斯科，使該項目一拖再拖，直到最近R-77才開始小批量生產，據報導俄國目前僅生產了200枚，前100枚用於各種實驗，後100枚準備出售給中國。

主要數據

基本參數
最大射程　80km(Р-77)
　>80km(Р-77МД1)
　150km(Р-77-РД)
最小射程　1000m
最大速度　M3
使用高度
最大過載　35g
制導系統　慣導/指令修正加主動雷達末制導
引信　主動雷達

戰鬥部　定向爆破，重30kg
動力裝置　1台兩級推力固體火箭發動機(Р-77、Р-77МД1)
　火箭/衝壓組合式發動機(Р-77-РД)
彈重　175kg(Р-77)
　180kg(Р-77МД1)
　225kg(Р-77-РД)
彈長　3.6m(Р-77、Р-73МД1)
　3.7m(Р-77-РД)
彈徑　200mm
翼展　700mm

設計特點

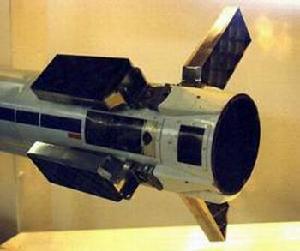

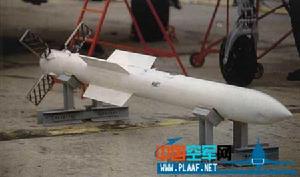

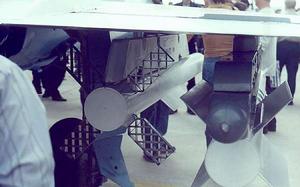

R-77的外形簡潔修長，它的翼展非常小，彈體中後段裝有4片與MlCA飛彈類似的固定式狹長彈翼，彈尾裝有4片特殊的網狀控制面，為其外形的最大特徵。首次在空空飛彈上採用柵格式尾翼，取代傳統的空氣動力控制舵面，其好處是減輕尾翼重量，減少大迎角機動飛行時的氣流分離並降低飛行阻力，增大氣動升力和控制力矩、降低舵機能源，提高低速飛行時的穩定性和高速飛行時的機動性。此外，該柵格式尾翼可摺疊，適於在彈艙內部懸掛，從而減少載機飛行時的雷達反射截面，提高隱身性能。其不利之處是網狀柵格尾翼結構可能增大飛彈飛行時的雷達反射截面積。每片柵格式尾翼尺寸為250mm×100mm，內有相互交叉的、兩組各5個翼片，與前面相應的4片彈翼呈45°和135°。
網狀彈尾控制翼主要用於飛彈的終端導引控制，此種設計有多項優點，包括：減輕重量；在高攻角時的渦流較低；可產生較強的瞬間氣動力；減少啟動力與運動。此外，這種設計還能提高飛彈的運動性能，R-77最高可作出12G的運動，增強對付機動目標的能力。具備全向位、全大候、射後不管作戰能力。
R-77裝有一個J頻段的9B-1103M或9B-134M型多功能都卜勒主動雷達尋標頭，飛彈發射後先以慣性暨數位資料鏈修止導引，其資料鏈的最大傳輸距離約50公里（配合俄制戰機），飛彈在距離目標20公里範圍進入終端導引階段，以主動雷達尋標頭鎖定目標（但最大主動導向距離可達70公里），能精確鎖定RCS約5平方公尺的目標。西方國家推測AA-12配備主動雷射引信，搭配22公斤重的桿狀高爆破片彈頭，可有效對付高機動飛機、直升機甚或巡航飛彈之類的目標。

建造背景

該飛彈是前蘇聯/俄羅斯自行研製並裝備前線戰術空軍殲擊機的第四代先進中距空對空飛彈，由“三角旗”(Вымпел)機械製造設計局於1982年開始研製，1992年小批生產，1994年投入批生產並進入部隊服役，裝備俄羅斯新型戰鬥機。Р-77(R-77)是飛彈本身的編號，飛彈系統的代號和編號為К-77和Изд．170(Izd.170)。西方和北約集團按照自行確定的對蘇聯武器裝備的命名規則，給予該系列空空飛彈的編號和命名為AA-12“蝮蛇”(Adder)。Р-77(R-77)的出口型代號為：РВВ-АЕ(RVV-AE)或AAM-AE(Air-to-Air,Active,Export)。

該彈是俄羅斯的第一個採用主動雷達末制導、具有發射後不管和多目標攻擊能力的中距空空飛彈。由於其設計思想、外形結構以及戰術技術性能與美國1991年服役的AIM-120“阿姆拉姆”(ARMAAM)先進中距空空飛彈相似，故被西方新聞界稱之為“阿姆拉姆斯基”(AMRAAMSKI)，其突出特點受到西方軍事界的廣泛重視。

中國引進

美國《航空和空間技術周刊》一期文章曾指出，中國正在利用俄羅斯的技術支持研製新型有源雷達制導飛彈。這種飛彈可能在2005年之後投入實戰使用。中國的“129工程”或“R129”的飛彈計畫是購買或以特許生產方式得到俄羅斯的R-77（AA—12“蝰蛇”）空對空中程雷達制導飛彈。
俄羅斯人士特別指出。儘管“129工程”會利用文佩爾公司R-77飛彈的關鍵技術，但它將採用中國本國研製的彈身。據了解該飛彈將採用PL-12的名稱，也有可能在以出口為目的時採用SD-10的名稱。“129工程”是中國利用本國製造的感測器和成套武器——包括雷達及空中格鬥與視距外飛彈——裝備其蘇-27“側衛”戰鬥機的大範圍計畫的一部分。俄羅斯防務企業家最近指稱，中國計畫用本國研製的脈衝都卜勒雷達替換掉原裝的N-001雷達。“129工程”飛彈採用俄羅斯阿加特設計局的有源雷達搜尋器，此外還採用一個無源導航器。據了解飛彈的數據鏈路也將採用俄羅斯的產品。“129工程”飛彈的長度大約為3。7米，直徑為200毫米。R-77飛彈中部彈翼的翼展較窄，尾部控制鰭呈矩柵格狀，而“129工程”飛彈的彈身構造更為傳統。它在彈身中部有4個矩形彈翼，尾部有4個矩形鰭。

把R-77的導向系統與中國研製的堅固的推進發動結合到一起，很可能會使“129工程”飛彈在射程和運動學性能方面上比其前身AA-12飛彈有很大改善。
