概述

在電力系統中，鐵磁諧振頻繁發生，諧振時會產生過電壓，嚴重威脅系統安全。鐵磁諧振過電壓可以在3～220千伏的任何系統中發生，特別是在35千伏及以下的電網中，幾乎所有的內部過電壓事故均由鐵磁諧振引起。鐵磁諧振引起的過電壓持續時間長，甚至可能長期存在。在分頻諧振時，一般過電壓並不高，但是PT的電流大，易使PT過熱而爆炸；基波和倍頻諧振時，一般電流不大，但是過電壓很高，常使設備絕緣損壞，造成惡性事故。

原理

裝置內的大功率消諧元件（可控矽）處於阻斷狀態，對系統無任何影響。當PT開口三角電壓大於30V時，說明系統出現故障。裝置開始對開口三角電壓進行數據採集。通過數字測量、濾波、放大等數位訊號處理技術，對數據進行分析、計算，判斷出當前的故障狀態。如果出現某種頻率的鐵磁諧振（一般在17Hz--150Hz之間），CPU立即啟動消諧電路（使可控矽導通），讓鐵磁諧振在強大的阻尼下迅速消失。鐵磁諧振消除後，CPU作相應紀錄、存儲，並自動報警、顯示有關諧振信息(包括發生時間、頻率、幅值等)如果是過電壓或單相接地，CPU做出診斷後，裝置分別給出顯示和報警，並自動紀錄、存儲有關故障信息。最後，CPU返回初始狀態，並繼續檢測開口三角電壓。

特點

(1)數據採集、運算、邏輯判斷、控制輸出等速度快，精度高，抗干擾、自檢及自恢復能力強；(2)綜合國內各種先進技術，多年的現場運行經驗，性能穩定，安全可靠；

(3)採用液晶顯示器（LCD），中文選單，顯示信息直觀；

(4)實時顯示PT開口三角電壓4種頻率（3分頻/17Hz、2分頻/25Hz、工頻/50Hz、3倍頻/150Hz）的電壓分量；

(5)可以判別過電壓、鐵磁諧振以及單相接地，並對鐵磁諧振迅速消除；對各種故障均可給出告警信號並顯示、列印和保存有關信息；並可以及時列印輸出故障報告（故障類型、故障時間及PT開口三角電壓4種頻率的電壓分量）；

(6)有記憶功能，可存儲4次最近發生的故障信息，掉電後不丟失；

(7)採用大功率、無觸點消諧元件，啟動迅速；

(8)調試和維護簡單、方便；

(9)適用於各種電壓等級的PT；

(10)可配置通信接口把各種故障信息傳送至有關部門，適用於無人職守變電站

(11)使用固態繼電器，動作可靠，不易損壞，解決了使用電阻在大電流時易損壞的缺點

使用環境

戶內使用，通風應良好。

環境溫度：-10℃～+55℃。

相對濕度：小於90%，表面無凝露。

大氣壓力：80～110Kpa。

海拔高度：<2000m。周圍介質無導電塵埃與導致金屬或使絕緣損壞的腐蝕性氣體、黴菌等。

技術參數

工作電源：AC/DC220V（如有特殊要求請在訂貨時說明），功耗≤20W。

報警節點容量：AC250V，5A；DC30V，5A。

通信接口：RS232/485（任選其一，請在訂貨時說明），波特率1200～9600bps。

通信規約：內置三種通信規約CM90、CDT、MODBUS。

模擬試驗

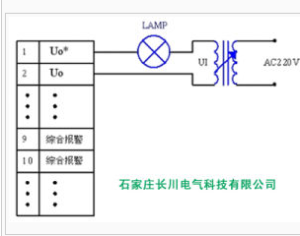

模擬試驗接線如下圖所示：

當輸入信號端短時通入30V以上的電壓，並迅速撤除電壓，此時伴隨著燈泡閃爍一次，“諧振”指示燈亮、報警（即當系統發生諧振時，零序電壓較高，經消諧，系統恢復正常，零序電壓很快降下來）。給裝置信號輸入端“Uo*，Uo”輸入工頻30V～120V之間電壓，此時伴隨燈泡閃爍一次，“單相接地”指示燈亮、綜合報警接點閉合。當輸入信號小於30V時，本裝置不動作。

當輸入信號端通入120V以上電壓，此時伴隨燈泡閃爍一次，“過電壓”指示燈亮、報警（即當系統發生過電壓故障時，經過消諧後，過電壓信號仍存在，系統沒有恢復正常，這時應儘快排除系統故障，以免造成損失）。
