一次消諧器2、3代外觀圖一次消諧器用途
6～35kV中性點不接地電網中的電磁式電壓互感器(以下簡稱PT)，當母線空載或出現較少時，因因合閘充電或在運行時接地故障消除等原因的激發，會使電壓互感器過飽和，則可能產生鐵磁諧振過電壓。出現相對地電壓不穩定，接地指示誤動作，PT高壓保險絲熔斷等異常現象，嚴重時會導致PT燒毀，繼而引發其它事故。這種情況就需要安裝消諧器。
一次消諧器原理
其本質是一種高容量非線性電阻器，起阻尼與限流的作用。可以起到良好的限制電壓互感器鐵磁諧振的效果。 如果6～35kV電網中性點不接地，母線上Y0接線的PT一次繞組，成為該電網對地唯一金屬性通道。電網對地電容通過PT一次繞組有一個充放電的過渡過程。試驗測得此時常常有最高幅值達數安培的工頻半波涌流通過PT，此電流有可能將PT高壓熔絲熔斷。而安裝了消諧器後，這種涌流將得到有效抑制，高壓熔絲不再因為這種涌流而熔斷。
一次消諧器現狀
現在市場上的一次消諧器主要材料為SiC，型號為LXQ系列。L代表裸露，XQ代表消諧。裸露的消諧器具有體積小，尤其適合在開關櫃中安裝。有三代產品LXQⅠ、LXQⅡ、LXQⅢ，其中Ⅰ是第一代，為方柱形。第二代和第三代是中空圓柱形結構。除電氣參數不同外。還有就是Ⅱ代6、10kv是通用的，Ⅲ的不通用。

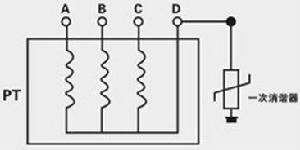

接線示意
三個單相壓變（PT）時：
未接消諧器前，三個單相壓變高壓繞組尾（x.y.z）直接接地或是並聯成中性點(0)接地。接消諧器時，必須將直接接地的高壓繞組尾或(0)與地斷開。消諧器接在中性點(0)與地之間，(中性點不再直接接地)。
三相五柱壓變(PT)時:
未接消諧器前,三相五柱壓變中性點“0”直接接地，接消諧器時必須將中性點（0）與地斷開，消諧器接在中性點（0）與地之間（中性點不再直接接地）。
一次消諧器安裝方式
