SB-45公路橋

裝備概述

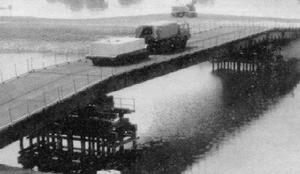

SB-45公路橋

SB-45公路橋是由原東德軍事運輸部門在 SB-30公路橋的基礎上改進而成。跨度由原來的 30m增加至 45m。 SB-45公路橋在跨度 30m時載重量為 80t；跨度時載重量為 60t；跨度 40m時載重量為 40t；若雙行道橋面寬車輛沿橋中心行駛ｍ跨度時載重量可達 86t。架設 30m跨度橋樑需導梁的長度為 11m，架設 45m跨導梁長度3 7.5m。也可架設2 2.5m跨度的鐵路橋。該器材裝備原東德軍隊。

裝備狀況

80年代後期裝備原東德軍事運輸部隊

其它信息

產 品 名 稱：SB-45公路橋
產品原名稱：Stra Benbrueckengeraet-45

技術性能

結構型式 板桁結構
使用材料 鋼材
一套器材
標準載重量(履帶式) 60 噸
最大載重量(履帶式) 80 噸
最小載重量(履帶式) 40 噸
架橋性能數據
履帶式載重量 40 噸
橋樑結構型式 板桁結構單行道
單跨長 45 米
履帶式載重量 60 噸
橋樑結構型式 板桁結構單行道
單跨長 37.5 米
履帶式載重量 80 噸
橋樑結構型式 板桁結構單行道
單跨長 30 米
履帶式載重量 86 噸
橋樑結構型式 板桁結構雙行道
單跨長 45 米
