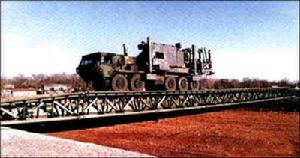

HDSB重型乾溝支援橋

概述

HDSB重型乾溝支援橋

重型乾溝支援橋系統目前有兩套方案(英國Williams Fairey公司方案和瑞典Kockums公司方案)。目前兩套系統正由美國政府組織試驗，2000財年將從中最終選定一套方案。該系統2000年2季度投產，2002年1季度裝備部隊。

裝備狀況

該系統2000年2季度投產，2002年1季度裝備部隊。裝備基數：重型乾溝支援橋將作為制式固定橋替代中型桁架橋（MGB）和貝雷橋。每個多功能橋樑連將配有四套重型乾溝支援橋器材（每個排一套）。

構造與技術特點

重型乾溝支援橋為模組式橋樑，14名或更少的士兵在90分鐘內可架設40米長。一套橋樑器材可架設起1座40米橋或2座20米橋。橋樑可通載96噸級(輪式)/70噸級車輛，允許攜載M1A1坦克的重型裝備運輸車通行。重型乾溝支援橋被設計成便於運輸的托盤載荷，可用通用橋樑運輸車 (CBT), 托盤化裝載系統掛車或勤務支援部隊裝備的托盤化裝載卡車來運輸。整套橋樑器材由不超過9個的托盤載荷和一輛架橋車組成。

其它

多功能橋樑連(MRBC)將把重型乾溝支援橋系統主要用於維持行動架橋。當沒有“狼獾”衝擊橋時，或者障礙寬度超過24米時，該系統將用於充當有限的突擊架橋作用。
