AMX-30衝擊橋

AMX-30衝擊橋可保證法軍主戰坦克通過 20m寬的壕溝和河川障礙。該橋的橋跨由兩個對稱的剪式車轍橋節組成,兩橋節之間通過鉸鏈鉸接,並設有加寬橋面的加寬板。

基本資料

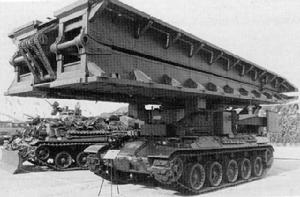

AMX-30衝擊橋AMX-30衝擊橋

裝備名稱:AMX-30衝擊橋

生產國家:法國

裝備型號:AMX-30衝擊橋

簡介

負責陸軍裝備研製工作的地面兵器技術局(DTAT)及其所屬的地面兵器工業集團(GIAT)在 1966/67年度研製了AMX-30衝擊橋,由於承包商科德爾公司的破產等原因,轉由蒂唐法蘭西開發公司承擔橋跨的生產,到1977年底才生產出12部AMX-30衝擊橋。採用剪刀式橋跨,從橋車車尾架設。AMX-30衝擊橋可保證法軍主戰坦克通過 20m寬的壕溝和河川障礙。該橋的橋跨由兩個對稱的剪式車轍橋節組成,兩橋節之間通過鉸鏈鉸接,並設有加寬橋面的加寬板。橋車採用AMX-30坦克底盤改裝,架設裝置安裝在橋車的後部,主要由橋節翻轉託架、梯形架、液壓油缸等組成,其特點是從車的後部架設橋樑,1978年已裝備法軍。

裝備狀況

1978年初法軍陸軍裝甲師工兵分隊以及沙烏地阿拉伯等國軍隊。

其它

產 品 名 稱:AMX-30衝擊橋
產品原名稱:Le Char AMX-30 poseur de Pont
研 制 單 位:Groupment industriel des armememts terrestres
單 位 地 址:10Place Georges-Clemenceau,92211 Saint Cloud,France
開始研製時間:1966年

技術性能

載重量

履帶式 45 噸

克服障礙寬度

單跨橋 20 米

橋樑

型式/材料 剪刀式/鋁合金

全長 22 米

全寬 3.15 米

車行道寬度(加寬後) 3.8 米

作業數據

作業方式 翻轉式
額定架設時間 10 分
最短架設時間 5 分
額定撤收時間 10 分
最短撤收時間 5 分
作業人數(一般) 3名

橋跨

重量 8500 千克
摺疊尺寸(長×寬) 11.4×3.15 米
展開尺寸(長×寬) 22×3.15 米
裝加寬板時寬度 3.95 米

底盤車

型號 AMX-30
名稱 AMX-30主戰坦克
車體長度 6.6 米
車體寬度 3.1 米
車體高度 2.86 米
乘員 3名

重量尺寸

載橋總重量 42.5 噸
空載重量 34 噸
載橋尺寸(長×寬×高) 11.4×3.15×4.29 米
空載尺寸(長×寬×高) 6.7×3.1×3.1 米
車底距地高 0.4 米
履帶中心距 2.53 米
履帶接地長 4.12 米
履頻寬 0.57 米
單位壓力 91.2 千帕

燃油

類別 多種燃料
油箱總容積 1100 升
燃油續駛里程(公路) 600 千米

行駛數據

公路最大行駛速度(滿載) 50 千米每小時
公路最大行駛速度(空載) 60 千米每小時
最大爬坡度 26.5 度
最大側傾坡 14 度
越障高 0.93 米
越壕寬 2.9 米

發動機

型號 HS110型
類型 12缸多種燃料增壓發動機
最大功率 514.8 千瓦
最大功率時轉速 2400 轉每分
單位功率 12.11 千瓦每噸

其它裝置

變速箱 自動換檔,5個前進檔,
電源電壓 28 伏
蓄電池 8×12伏,100安時
