基本資料
費爾雷軸向摺疊橋裝備名稱:費爾雷軸向摺疊橋
生產國家:英國
裝備型號:費爾雷軸向摺疊橋
概述

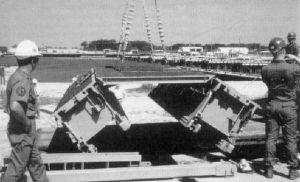

費爾雷軸向摺疊橋是在 MGB中桁橋的基礎上發展的，作為乾溝橋跨度可達 60.96m。該橋便於運輸，架設迅速，省工省力，作業簡便。軸向摺疊橋作為輕型制式多用途架橋器材提供給美國海軍，配合高架棧橋使用，用作修復高架棧橋的損壞部分，還可用作艦船與高架棧橋之間的連線部分。軸向摺疊橋由中間橋節、岸邊橋節和加強裝置三個主要部分組成。在架設中吊車把橋節吊起時，橋節邊梁以橋面中軸線為軸向外旋轉展開，形成 4.038m寬的車行道將各橋節連線起來，在橋下安裝加強裝置，便可架成載重量 63t跨度 61m長的橋。
裝備狀況
準備裝備美國海軍陸戰隊。
其它
產 品 名 稱：費爾雷軸向摺疊橋
產品原名稱：Fairey Axial Folding Btidge
研 制 單 位：Williams Fairey Engineering Limifed
單 位 地 址：PO Box 41,crossley Road,Heaton Chapel, Stockport,Cheshire SK4 5BD,UK
技術性能
結構型式 箱形桁結構
使用材料 鋁合金
一套器材
標準載重量(履帶式) 63 噸
架橋性能數據
履帶式載重量 63 噸
橋樑結構型式 箱形桁結構
單跨長 36.57 米
架設時間 40 分
作業人數 8 名
架設速度 0.91 米每分
履帶式載重量 63 噸
橋樑結構型式 箱形桁結構
單跨長 42.67 米
履帶式載重量 63 噸
橋樑結構型式 帶加強裝置箱形桁結構
單跨長 60.96 米
橋跨
單行道橋面寬度 4.038 米
單元重量尺寸
縱梁尺寸(長×寬×高) -×0.99×1.03 米
