裝備概述

裝備狀況
974年裝備英軍裝甲工兵連架橋分排(3套),還裝備伊朗/陸軍。其它信息

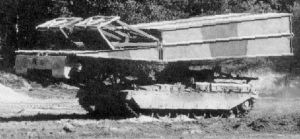

產品原名稱:Chieftain Armoured Launcher
研 制 單 位:Military Vehicles Experimental Establishment
單 位 地 址:Chobham in Surrey
開始研製時間:1962年
生 產 廠 商:GB/Vickers Defence Systms
技術性能
載重量履帶式 PP54 噸
克服障礙寬度
岸邊堅固的單跨橋 22.86 米
岸邊鬆軟的單跨橋 22.25 米
橋樑
型式/材料 8號剪式結構/高強度熱處理鎳合金鋼、鋁合金
全長 24.384 米
全寬 4.165 米
車行道寬度(未加寬) 4.012 米

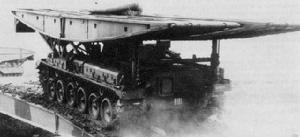

作業數據
作業方式 翻轉式
額定架設時間 5 分
最短架設時間 3 分
額定撤收時間 10 分
最短撤收時間 3名 分
橋跨
重量 12200 千克
摺疊尺寸(長×寬) 13.741×4.165 米
展開尺寸(長×寬) 24.384×4.165 米
展開最大高度 0.914 米
單側車轍板
車轍板寬度 1.62 米
車轍板最大高度 0.914 米
兩車轍板間淨距(中央) 0.76 米
底盤車
名稱 奇伏坦主戰坦克
車體長度 7.51 米
車體寬度 3.5 米
車體高度 2.9 米
乘員 3
重量尺寸
載橋總重量 53.3 噸
載橋尺寸(長×寬×高) 13.741×4.165×3 米
車底距地高 0.5 米
履帶接地長 4.8 米
履帶寬 0.61 米
單位壓力 88.3 千帕
燃油
類別 多種燃料
油箱總容積 950 升
燃油續駛里程(公路) 400 千米
行駛數據
公路最大行駛速度(滿載) 48 千米每小時
無準備涉水深 1.066 米
最大爬坡度 31 度
越障高 0.9 米
越壕寬 3 米
發動機
型號 L60型
類型 衝程壓燃式多燃發動機
額定功率 536.9 千瓦
額定功率時轉速 2100 轉每分
單位功率 10.08 千瓦每噸
其它裝置
變速箱 TN-12型6個前進檔,2個倒檔
電源電壓 28.5 伏
蓄電池 4×12伏,200安時
武器 2挺7.62~毫米機槍
