艾克羅重型橋

艾克羅重型橋是英國THOS STOREY(ENGINEERs)公司的產品,是艾克羅片組合粱的另一種系列(艾克羅片已於1981年弓惻:我國)。它的設計構思是單元構件組合拼裝成的下承式桁架橋,具有構件少、裝拆簡便、速度怏、適用性能廣,可拼成簡支梁和連續梁,跨越能力大等特點。

裝備概述

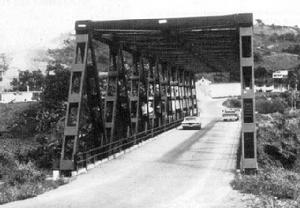

艾克羅重型橋 艾克羅重型橋
艾克羅重型橋是為後方軍用交通線上永久或臨時使用而研製的一種大跨度重型拆裝式橋樑。由於貝雷橋和艾克羅拆裝式橋一般淨跨只能達到 61m,而實際使用往往超過了這個跨度,因此索斯 .斯托里有限公司設計了這種重型拆裝橋,其最大跨度達 9 1.44m。該橋採用瓦倫式桁架,它的特點是在構件一致的基礎上採用拼裝結構,構件可在公差允許範圍內互換,另外在架的全過程中沒有特殊技術要求,沒有經過專門訓練的作業人員也能容易地架設。現已用於世界許多國家

裝備狀況

裝備許多國家軍隊。

其它信息

產 品 名 稱:艾克羅重型橋
產品原名稱:Acrow Heavy Bridge
研 制 單 位:Thos Storey (Engineers)Limited
單 位 地 址:Valzan House,188 Outlands Drive, Weybridge,Surrey KT13 9ET,UK
生 產 廠 商:GB/Thos Storey (Engineers)Limited
廠 商 地 址:Valzan House,188 Outlands Drive,Weybridge,Surrey KT13 9ET,UK

技術性能

結構型式 瓦倫式桁架
使用材料 鋼材
一套器材
標準載重量(履帶式) 136/HS20-44(AASHO) 噸
標準載重量(輪式) 54/HS20-44(AASHO) 噸
架橋性能數據
履帶式載重量 136 噸
橋樑結構型式 瓦倫式桁架
單跨長 91.44 米
橋跨
單行道橋面寬度 6.1 米
雙行道橋面寬度 7.32 米
單元重量尺寸
弦桿重量 3860(上)/2740(下) 千克
弦桿尺寸(長×寬×高) 8.99×0.826×0.685(上)/9.044×0.801×0.609(下) 米
斜桿重量 1077 千克
斜桿尺寸(長×寬×高) 8.33×0.658×0.306 米
縱桿重量 142.24 千克
縱桿尺寸(長×寬×高) 2.643×0.152×0.381 米
橫桿重量 457 千克
橫桿尺寸(長×寬×高) 7.621×0.152×0.381 米
系桿重量 54.9×0.076(直徑) 千克
系桿尺寸(長×寬×高) 4.445 米
