第二次世界大戰後,美國海軍共發展了4代核動力彈道飛彈潛艇。目前在役數量最多、最為先進的便是第四代俄亥

概述

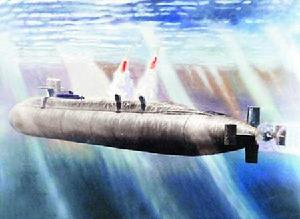

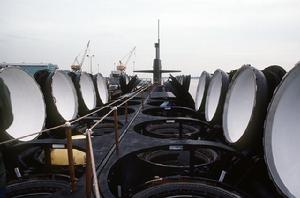

俄亥俄級是潛艇之王,不僅因為它價格昂貴,更因為其作戰能力高強。潛艇的舯部兩舷各有 12具巨大的飛彈垂直發射筒,可以發射 24枚當今世界上最具威力的三叉戟--Ⅱ型彈道飛彈。該飛彈射程遠,最遠可達11000多千米;彈頭威力大,有 8個15萬噸TNT當量的分飛彈頭;精度高,圓概算偏差只有 90米。
結構布局

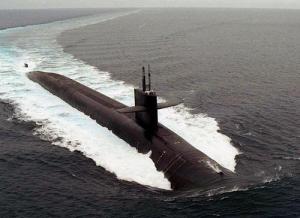

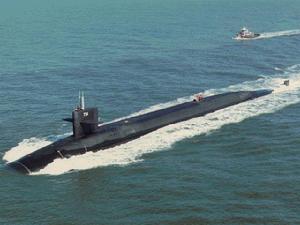

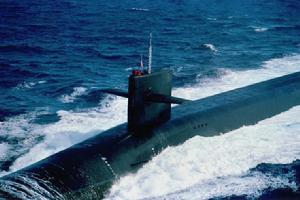

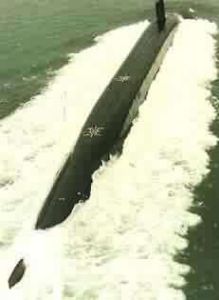

“俄亥俄”級核潛艇的艇體外形近似於水滴形,長寬比為13.3:1,其流體動力性能受到影響,水下航速不太高。

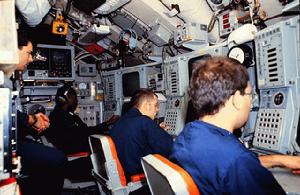

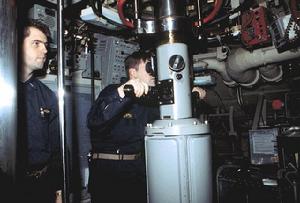

“俄亥俄”級核潛艇的艇體屬單殼型,在結構與布置等方面均與眾不同。艇體艏艉部是非耐壓殼體,中部為耐壓殼體,整個耐壓體僅分成四個大艙,從艏至艉依次是指揮艙,飛彈艙,反應堆艙和主輔機艙。指揮艙分為三層:上層設有指揮室,無線電室和航海儀器室;中層前部為生活艙,後部為飛彈指揮室;下層布置4具魚雷發射管。飛彈艙共裝24枚“三叉戟”飛彈,對稱於中心線平行布置。反應堆艙的上部是通道,下部布置反應堆。主輔機艙布置動力裝置。
“俄亥俄”級核潛艇的電子設備主要包括水聲探測,導航和通訊三部分。艇上裝備10餘部水聲探測設備,最主要的是AN/BQQ-6型聲納,該聲納以主動工作方式為主,探測距離5-10海里,以被動方式工作時探測距離可達100海里。艇上的中心計算機可把整個導航系統連線在一起,實現了集中自動控制。通訊系統設施齊全,性能優良,可在300米深處接受岸台信號,從而避免被衛星和敵機發現。
“俄亥俄”級核潛艇的武器裝備除4具魚雷發射管外,主要是“三叉戟”飛彈,它分為I型和II型兩種。I型飛彈戰鬥部為Mk400型分導式彈頭,每枚有8個10萬噸級當量彈頭,最大射程為4600海里。II型飛彈戰鬥部改用Mk500型分導式彈頭,每枚載有14個15萬噸級當量分彈頭,最大射程為6000海里。
“俄亥俄”級核潛艇是美國戰略核力量的重要組成部分,是其核威懾戰略的重要保證之一,一艘“俄亥俄”級核潛艇上攜帶的24枚飛彈,336個分彈頭可以在半小時內摧毀對方200-300個大中型城市或重要的戰略目標。
武器裝備與電子系統

2.電子設備該級艇裝備了先進的電子設備。艇上裝備了兩套MK2-7型慣性導航設備和靜電陀螺監 控藉,外部重調間隔時間為18天,使艇的定位誤差為0.4?0.7n mile/10kn,平均故障間隔時間4000h。艇上裝有AN/WRN-5衛星導航接收機,使艇的定位精度達到40~50m。美海軍第二代導航星全球定位系統(GPS)已投入使用,24顆衛星已發射完畢,使艇的導航性能有較大提高。艇上還裝有AN/BRN-5“勞蘭”-C無線電導航接收機,使潛艇能在水下接收信號,但電波入水較淺(3m),精度較高,距岸台2200km處,不間斷地工作,精度為92~450m。艇上裝有聲吶導航裝置,AN/BQN-17測深儀,AN/BQN-3J和AN/UQN-4導航儀,AN/BQN4測冰儀以及AN/BQS-15探雷導航聲吶等裝置。雷達主要為AN/BPS-15A改進型對海搜尋雷達和AN/UPX-28(V)識別雷達。還裝有一部環境系統監控器AN/WLR-8(V)。並採用AN/WIC綜合通信系統,用於在面對各種敵方威脅,包括信號干擾及核爆炸產生的電離層擾動時保證潛艇的外部通信。該系統包括中頻、高頻、特高頻、極高頻、甚低頻、低頻和極低頻通信分系統。其中,極低頻通信能使潛艇在水下100m處接收陸上約定的信號。 衛星通信方式主要為WSC-3X衛星通信終端和潛艇衛星信息交換系統,有兩種工作方式,即廣播方式和詢問/回答式,其結構簡單,工作方便。艇上還裝有AN/BSC-1應急通信系統浮標。該系統有一個綜合天線裝置,包括AT-118-AR小型綜合天線,能接收甚高頻、極高頻,L頻帶信號。AN/BQS-5拖曳浮標及AS-2629A/BRR浮力電纜天線系統能接收中頻、高頻和極低頻信號。除潛艇上的設備外,為進行通信還需要各種類型的陸基中繼傳送設施或由飛機、衛星攜帶的中繼傳送設施。
在首部裝有AN/BQQ-6綜合聲吶系統,主要是以被動方式對水中目標進行探測跟蹤,以便規避;以主動方式對水

艇上裝備的AN/BQR-15型拖曳式線列基陣聲吶,能夠達到更遠的被動探測距離,使潛艇的預警能力大為提高。AN/BQR-19被動式聲吶專用於探測敵方水面反潛艦艇。艇上還裝有通信聲吶AN/BQC-1及AN/BQC-2各一部。還包括一部AN/WLR-9聲偵聽接收機,不僅用於探測敵主動聲吶,還用於探測聲自導魚雷。該級艇飛彈的指揮火控系統採用MK98-0型飛彈射擊指揮儀,用於飛彈的定目標發射、飛行監視,直至實施攻擊。裝備了“三叉戟”數字控制計算機,容量大,能完成複雜的彈道運算。艇上裝備的MK118-0型魚雷射擊指揮系統,包括MK118-0型射擊指揮儀、MK92攻擊控制台、MK96武器發射控制台、MK116方位距離指示器和OJ-326(V)3/UYK標準信息指示器組成,數位訊號傳送和數據處理能力強,能同時捕獲多個目標,控制魚雷的發射。最後,艇上裝有CCSMK2和3型作戰數據系統,帶有AN/UYK43和UYK44計算機,將導航、探測、射擊指揮和控制、顯示等各系統連在一起。它是一種通用單路或多路信息處理機,採用最新微電子技術,具有高度可靠性和快速處理信息的能力。
技術特點分析與述評

2.生存能力強 “俄亥俄”級核潛艇的全部活動,一定會受到反潛兵力的嚴密監視。因此,它的生命力至關重要。一般潛艇的生命力主要取決於抗沉性,而該級潛艇的生命力則由其隱身性、先敵發現目標的能力和自衛攻擊能力來保證。由於飛彈射程遠,艇的戰鬥巡邏海域遼闊廣大,可以靠近本國海域活動,或在避開敵方反潛兵力的區域活動,因此十分安全。該級艇採用了最先進的隱身措施,主要是聲隱身,採取一系列措施降低噪聲。如採用S8G自然循環壓水堆,在中低速航行時可以不使用主循環泵,在機艙內採用浮筏減振,在艇體外表面裝設消聲瓦,因此輻射噪聲很低。此外,採取了消除紅外特性、消磁,以及減少廢物排放等隱身措施。艇的下潛深度400m,在海洋垂直深度上增大了活動範圍,隱蔽性好。 “俄亥俄”級裝備了高性能的觀通設備,使艇能在高海情和高噪聲環境的海域活動,使敵方反潛探測複雜化,不易被敵發現。為了提高先敵發現目標的能力,該級艇裝備了AN/BQQ-6綜合聲吶系統,包括8部聲吶,並採用先進計算機自動進行低頻線狀功率頻譜檢測和目標識別與分類。採用拖曳線列陣聲吶,以被動方式探測敵方攻擊型核潛艇,提高遠程預警能力,能夠儘早規避或機動。
(3)綜合作戰效能好
“俄亥俄”級裝備了先進的慣導系統和靜電陀螺監控器,大大延長了慣導外部重調間隔時間,減少潛艇上浮次

(4)在航率高,自持力強
該級艇各大系統和設備安全可靠性好,有效利用率高。平時,艇在海上巡邏70天后,維修保養25天。S8G反應堆堆芯壽命15年,在艇的全壽期內只需更換一次核燃料,艇的在航率高達65%~70%,續航力達100萬海里以上。
為了提高艇的自持力,美海軍十分重視改善居住性,增強艇員耐久巡航能力。每艇配備兩套艇員,輪流休整與培訓,有利於提高艇的戰鬥力和提高艇員的素質。

強大生存能力
俄亥俄級潛艇不僅具有強大的進攻能力,其生存力也很強。艇內採用了一系列減震降噪措施,艇殼敷設了消聲

俄亥俄級潛艇的服役期為30年,目前正值青壯年時期,它是世界上在航率最高的潛艇。平均海上巡航70天,返回基地補給和修理 25天后,又再次出海巡邏,使潛艇從服役到退役期間在海上時間,即在航率可達65%~ 70%;若是戰時,可高達 90%。
三叉戟飛彈的射程較以往大幅度增加,這意味著它們只須部署在美國即對敵人目標具有相當的威協性。最初8艘俄亥俄級潛艇皆部署於緬因州的班哥外海,其餘則部署於喬治亞州的京斯灣。這意味著俄亥俄級主要任務區域僅須在美國擁有控制權的海域即可,因而占了很大的優勢。俄亥俄級潛艇的任務行程表是先以一組乘員執行為期70天的巡邏任務,之後有25天進行整修保養,整修完畢再由另一批乘員登艦執行任務。每九年進行一次為期一年的大整修,同時進行核能燃料棒的更換。如此每艘船的保險率可達百分之六十六---可以說是一項特例。
雖然前蘇聯的颱風級潛艇較俄亥俄級大了許多,不過其飛彈攜帶量反較俄亥俄級少了4枚,就這點而言,俄亥俄級是較颱風級成功的。隨著冷戰時代的結束,繼前蘇聯在91年解體,俄亥俄級的建造工作在目前計畫的18艘完成後,似乎是不會再繼續了。
基本性能

規格:全長560英尺(170.7米);全寬42英尺(12.1米),吃水36.4英尺(11.8米)。
裝備:SSBN 726至SSNB 733;三叉戟Ⅰ型(C-4)潛射彈道飛彈24枚,SSBN 734以後:三叉戟Ⅱ型(D-5)潛射彈道飛彈、533毫米魚雷發射管4具、顧耐德Mk 48魚雷。
主機:一具通用電氣S8G自然循環壓水冷卻式核子反應爐、渦輪導氣驅動系統(60000軸馬力),單軸,航速20節以上。(反應堆熱功率250MW,堆芯壽期500滿功率天,更換核燃料周期15年以上),2台蒸汽輪機,齒輪減速裝置,單軸,1個7葉螺鏇槳。航速20節以上,下潛深度400米,艇員編制 155名(其中軍官15名),續航力1000,000公里。
研發背景
研發背景美國研製“俄亥俄”級核潛艇始於60年代。由於前蘇聯海軍的崛起,反潛兵力的增強,直接威脅到當時

製造過程
研發歷程美國海軍最初的計畫僅僅是建造一種拉法耶級的改良型潛艇,並使用相同的“西屋”(Westinghouse)S5核子反應爐,但後來為了減低新潛艇和噪音,決定採用自然循環核子反應爐,又基於經濟效益,飛彈數量由18枚增至24枚,不得不另起爐灶,開始“俄亥俄”級新型潛艇的設計。由於這項計畫的造價過於龐大,最初曾遭國會的反對,不過當前蘇聯在三角洲級潛艇上配置了射程長達6935公里的SS-N-8潛射彈道飛彈之後,國會終於批准了這項建造計畫。雖然已獲得預算的保證,但潛艇建造計畫在發展之初仍遭到不少困難,因此仍較預定進度落後許多。當困難一一被克服以後,終於產生了一種極為優秀的潛艇與極具威力的飛彈。第一艘俄亥俄號(SSBN 736)1981年開始測試工作,1982年1月發射第一枚飛彈,並在82年10月作首次的戰鬥部署。前8艘俄亥俄級潛艇在帆罩後方配有24枚三叉戟Ⅰ型(D-5)飛彈,到建造“田納西”號時則改為三叉戟Ⅱ型(D-5)飛彈,這種飛彈在90年3月在俄亥俄級上完成首次戰鬥巡航,前8艘後來也改裝了三叉戟Ⅱ型飛彈。除彈道飛彈外,各艦另備有4具533毫米魚雷發射管,可發射MK48魚雷供自衛。
美國軍方在70年代初期展開了三叉戟Ⅰ型潛射彈道飛彈的計畫,同時開始發展一種新型的彈道飛彈潛艇以供三叉

雖然已獲得國會的批准,不過這項計畫在發展之初仍遭到不少困難,因此仍較預定進度落後許多。當困難一一被克服以後,終於產生了一種極為優秀的潛艇與極具威力的飛彈。第一艘俄亥俄號(SSBN 736)1981年開始測試工作,1982年1月發射第一枚飛彈,並在82年10月作首次的戰鬥部署。前8艘俄亥俄級潛艇在帆罩後方配有24枚三叉戟Ⅰ型(D-5)飛彈,田納西號則改為三叉戟Ⅱ型(D-5)飛彈,這種飛彈在90年3月在俄亥俄級上完成首次戰鬥巡航,將來前8艘亦將改配三叉戟Ⅱ型飛彈。除彈道飛彈外,各艦另備有4具傳統魚雷發射管可供自衛。
相關新聞

持,特別是應對亞洲熱點地區可能出現的緊張局勢。
據透露,在今年年底前,隸屬於大西洋艦隊的4艘“俄亥俄”級戰略核潛艇將離開母港———位於喬治亞州金斯灣的海軍潛艇基地,前往太平洋沿岸的華盛頓州班戈海軍潛艇基地部署,作戰序列也將歸太平洋艦隊指揮。此後,美國軍方還計畫在班戈基地再部署1艘該型潛艇。若計畫完全實現,屆時將有創紀錄的9艘攜帶戰略核力量的“俄亥俄”級核潛艇駐紮在太平洋,而只有5艘部署在大西洋沿岸的基地。與此同時,美國自然資源保護委員會的核專家克里斯滕森透露,美軍方還準備對“俄亥俄”級核潛艇裝備的核彈頭進行改進,使其能鑽入地下爆炸,摧毀敵方的地下指揮所。
堪稱“潛艇之王”
“俄亥俄”級核潛艇是美國第四代戰略核潛艇,也是迄今各國海軍中最先進的戰略核潛艇,是美國惟一的“水下戰略核威懾部隊”。“俄亥俄”級核潛艇噸位大,採用了高性能核反應堆、先進電子設備和多種降噪措施,每艘潛艇的造價高達20多億美元,堪稱“潛艇之王”。
“俄亥俄”級核潛艇由美國通用動力公司製造,共建造了18艘。前8艘潛艇攜帶“三叉戟I”型潛射彈道飛彈,後10艘裝備“三叉戟II”型飛彈。此後,配備“三叉戟I”型飛彈的潛艇也全部換裝成“三叉戟II”型飛彈。據悉,每艘“俄亥俄”級核潛艇擁有24個垂直飛彈發射管,可發射24枚“三叉戟II”型飛彈。該型飛彈的最大射程在1.2萬公里以上,命中精度90米,每枚飛彈最多攜載12顆彈頭,後來根據美俄間的協定,改為限載8顆。
根據美俄達成的削減進攻性戰略武器條約,從2002年起,美國戰略飛彈潛艇的數量將被限制在14艘。但美國海軍並不準備讓其中的4艘“俄亥俄”級潛艇退出現役,而是進行改裝,使其成為特種作戰的潛艇。每艘改裝後的潛艇將攜帶154枚“戰斧”巡航飛彈和兩艘袖珍潛艇。這兩艘袖珍潛艇可一次運送9名“海豹”突擊隊員,執行偵察、偷襲、解救人質等行動。預計改裝任務將於2007年結束。
目前,美國海軍的這18艘“俄亥俄”級戰略核潛艇分屬美太平洋艦隊和大西洋艦隊指揮。其中8艘屬於駐紮在班戈海軍基地的太平洋艦隊的戰鬥序列,其中4艘在接受改裝;而大西洋艦隊第10潛艇大隊第16和20潛艇中隊各統領5艘。“俄亥俄”級潛艇的服役期為30年,目前正值青壯年時期,它同時也是世界上在航率最高的潛艇。平均海上巡航70天后,返回基地補給和修理25天,然後可再次出海巡邏。
