試驗變壓器又稱升壓器，它是發電站、供配電系統及科研單位等廣大用戶的基本試驗設備。
試驗變壓器YDJ油浸式試驗變壓器用於對各種電器產品、電氣設備、絕緣材料等進行規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量承受過電壓的能力。
GYD輕型乾式試驗變壓器是利用先進的生產設備，採用線圈繞組環氧真空澆注及CD型鐵芯的新工藝，和同類產品油浸式變壓器相比，明顯地降低重量，減少體積，在質量上提高了絕緣強度和抗濕程度，並有效地削弱了漏磁而大大加強了變壓器承受試驗短路電流的衝擊能力。
GYD輕型乾式試驗變壓器具有重量輕，體積小，造型美觀，性能穩定，使用攜帶方便等特點，特別適用於現場操作使用，是國內更新換代的新型交直流兩用高壓試驗變壓器。本乾式試驗變壓器適用於電力系統及各電力用戶的現場檢測各種電氣設備的絕緣性能試驗，電器產品的直流高壓小電流的各種電壓系統或裝置中的高壓電源。
YDQ充氣式試驗變壓器是電力設備檢測及預防性試驗所必備的試驗設備。隨著我國電力工業的發展，對試驗變壓器的電壓等級要求也越來越高，而傳統的油浸式試驗變壓器，無論在體積上和重量上還是在性能上都越來越不能滿足現場工作的要求。
隨著我國基礎科學研究的進步，新材料、新工藝的套用，把新的介質六氟化硫氣體推向了電力設備的套用領域。由於六氟化硫氣體優良的絕緣性能和滅弧性能及不燃性，使得它作為新的絕緣介質得到廣泛的套用。
介紹
高壓試驗變壓器按介質分有四種：
YD油浸式高壓試驗變壓器：容量大，價格便宜，維修方便，主流產品。
YDQ充氣式高壓試驗變壓器：滅弧性好，重量輕。
GTB乾式高壓試驗變壓器：重量輕，體積輕，可倒放，價格貴。
YD(C)串激式高壓試驗變壓器:容量小、電壓低、重量輕，便於運輸和安裝。
YD油浸式高壓試驗變壓器：
一、概述
高壓試驗變壓器是發電廠、供電局及科研單位等廣大用戶的用來做交流耐壓試驗的基本試驗設備，通過了國家質量監督局的標準,用於對各種電氣產品、電器元件、絕緣材料等進行規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。

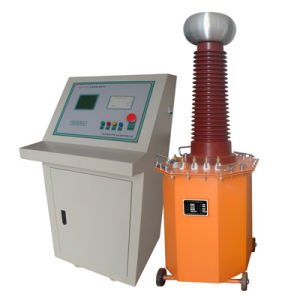

全自動試驗變壓器油浸式試驗變壓器適用於電力系統、工礦企業、交通、郵電部門、科研單位等，對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。油浸式試驗變壓器採用單框芯式鐵芯結構。初級繞組繞在鐵芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。
二、結構
本系列產品鐵芯為單相芯式，採用優質冷軋取向矽鋼片疊制而成，緊固方式採用鋼材作夾件。高壓線圈為圓筒多層塔式，由優質聚酯漆包線及高耐壓值絕緣材料繞制而成。低壓線圈在外,儀表線圈為一獨立繞組，一般情況下為100V。殼體為八角形，10KVA以上的試驗變壓器裝有可移動的鐵輪。具有重量輕、體積小、移動方便、性能優越等特點。
三、工作原理

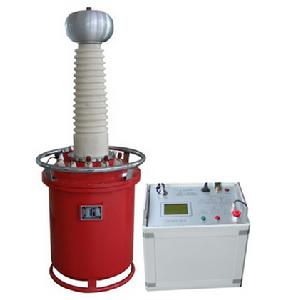

1、交流、交直流試驗變壓器： 將工頻電源輸入操作箱（或操作台），經自耦調壓器調節電壓輸入至試驗變壓器的初級繞組。根據電磁感應原理，在次級（高壓）繞組可獲得工頻高壓。此工頻高壓經高壓矽堆整流及電容濾波後可獲得直流高壓，其幅值是工頻高壓有效值的1.4倍。只不過在使用直流時應抽出短路桿，在使用交流時，插入短路桿。
2、帶抽頭試驗變壓器：為了同時滿足一個變壓器電壓較高電壓較小與電流較低電流較大之間的矛盾，將高壓繞組分成兩個來繞，一個是電流較大的繞組，另一個是電流較小的繞組，然後兩個繞組串接分別引出
3、串級試驗變壓器：為了得到更高電壓的試驗變壓器，也可採用串級的方法獲得更高的電壓。圖2為三級串級試驗變壓器的原理接線圖。其中三台變壓器的容量和電壓關係滿足：P1=2P2=3P3，U（總）=1U+2U+3U。
四.主要技術指標：
>額定容量：1～300KVA>單台額定輸出電壓：（AC）50、100、150、200、300KV（DC）70、140、210、280KV>額定輸入電壓：200V、400V>變比：500/1、1000/1、1500/1、2000/1、3000/1>變比誤差：≤±1.5%>阻抗電壓：＜10%
YDQ充氣式高壓試驗變壓器：
一、概述：
充氣式交直流試驗變壓器隨著我國電力工業的發展，對試驗變壓器的電壓等級要求也越來越高，而傳統的油浸式試驗變壓器，在體積上和重量上都越來越不能滿足現場工作的要求。充氣式試驗變壓器，降低了體積和重量，更方便客戶攜帶到現場做試驗隨著我國基礎科學研究的進步，新材料，新工藝的套用，把新的介質六氟化硫氣體推向了電力設備的套用領域。由於六氟化硫氣體優良的絕緣性能和滅弧性能，及不燃性，使得它作為新的絕緣介質得到廣泛的套用。
二、結構：
1、YDQ系列產品其設計構思，材質選擇及工藝流程都是全新的。因此不僅體積小、重量輕、外形美、而且各項技術指標都達到了<<JB3570－９８>>標準要求。YDQ系列產品採用優質冷軋DQ－151取向矽鋼片疊成多級圓柱框形鐵芯，在特製的高強度絕緣筒上用QZ型導線直接連續繞制高壓塔式線圈。外殼是適形尺寸，內充入SF６氣體。2、YDQ（JZ）產品與YDQ產品的不同在於巧妙地將高壓整流矽堆裝在高壓套之內通過短路桿的插入和抽出可變換YDQ是工頻高壓交流輸出還是高壓直流輸出。3、YDQ（C）產品與YDQ產品的不同在於套管內結構。
三。主要特點：
>該產品體積小，重量輕（比同等級油浸試驗變壓器輕40%-65%）.>潔淨，無油污，勿需維護。>不受惡劣氣候環境影響，現場搬運勿須靜止即可做試驗。>絕緣強度明顯高於油浸試驗變壓器，電暈極小。
四。技術參數：
>電壓等級：10——600KV>容量範圍：1——600KVA>空載電流：＜7%>阻抗電壓：＜8%>額定電壓局放量：＜5PC
乾式高壓試驗變壓器：
一、概述：
GTB乾式試驗變壓器具有重量輕，體積小，造型美觀，性能穩定，使用攜帶方便等特點，特別適用於現場操作使用，是國內更新換代的新型交直流兩用高壓試驗變壓器。本系列產品適用於電力系統及各電力用戶的現場檢測各種電氣設備的絕緣性能試驗、電器產品的直流高壓小電流的各種電壓系統或裝置中的高壓電源。
二、結構：
本系列Satons變壓器，利用先進的生產設備，採用線圈繞組環氧真空澆注及CD型鐵芯的新工藝，和同類產品油浸式變壓器相比，明顯地降低重量，減少體積，在質量上提高了絕緣強度和抗濕程度，並有效地削弱了漏磁而大大加強。
三.技術指標:
>阻抗電壓：12%乾式試驗變壓器>輸出電壓波形：工頻、正弦波
>表面溫升：〈55℃
>空載損耗：0.2%~0.35%
>允許連續過行時間：1/小時
>間續運行時間：連續

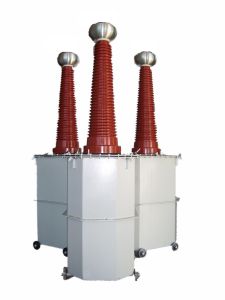

串激式高壓試驗變壓器:
一、概述
串激式高壓試驗變壓器主要特點及功能同YDJ/TDM系列，其不同於上述變壓器的功能同高壓試驗變壓器相比有很大的優越性，因為整個試驗裝置由幾台單台試驗變壓器組成，單台試驗變壓器容量小、電壓低、重量輕，便於運輸和安裝。它既然可串接成高出幾倍的單台試驗變壓器輸出電壓組合使用，又可分開成幾套單台試驗變壓器單獨使用。
二、特性
在串級試驗變器基本原理圖中，低壓電源加在試驗變壓器I的初級繞組a1x1上，單台試驗變壓Ⅰ、Ⅱ、Ⅲ的輸出電壓都是V。勵磁繞組A1、C1給第二級試驗變壓器Ⅱ的初級繞組供電；第二級試驗變壓器Ⅱ的勵磁繞組A2、C2給第三級試驗變壓器Ⅲ的初級繞組供電。第二級試驗變壓器Ⅱ和第三級試驗變壓器Ⅲ的箱體分別處在對地為1V和2V的高電位上，所以箱體對地是絕緣的，試驗變壓器I的箱體是接地的。
使用注意事項
1.試驗變壓器應和操作箱（台）配套使用，操作箱（台）的使用方法，請詳細參閱操作箱（台）使用說明書。
2.變壓器外殼、高壓尾必須接地。為確保全全，試驗人員和其它被試驗設備與試驗變壓器之間必須保持足夠的距離。
3.試驗變壓器的輸出一般應串接限流電阻以保護設備安全。
YDJ系列油浸式試驗變壓器
概述：
YDJ系列油浸式試驗變壓器具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用於電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。
特徵：
1、選材優良，質量可靠，年穩定性好；
2、電壓裕度大，電量聲小，局放小；
3、採用新式絕緣材料，體積小，重量輕。
參數：
1、額定電壓：AC50~400kVDC70~420kV；
2、額定電容量：1~400kVA；
3、產品類別：交流、交直流、交流串激、交直流串激。
