變壓器試驗
正文

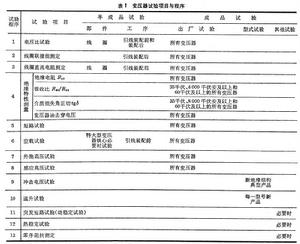

為保證變壓器安全、正常運行,對變壓器所進行的各類工業試驗。包括半成品試驗和成品試驗。前者包括部件試驗和工序試驗;後者包括出廠試驗、型式試驗等。試驗項目有電壓比試驗、絕緣特性試驗、空載試驗等十多項,具體試驗項目與程式見下頁表1。
K=U1/U20
式中U1為原邊(高壓側)電壓,U20為副邊(低壓側)電壓。除雙電壓表法外,還有變比電橋法。它的準確度和靈敏度都較高,但需用專用的變比電橋。空載試驗 測量變壓器的空載電流和空載損耗,以判斷鐵心質量和檢查繞組是否有短路。試驗時,在低壓繞組上施加額定頻率正弦波形的額定電壓,其他繞組開路。測量所有三相的電流、電壓和功率。這時變壓器所消耗的功率稱為空載損耗,主要是鐵耗。這時在原繞組中雖然有空載電流產生的銅耗,但因空載電流較小,因而忽略不計。鐵心的磁通密度過高會使空載電流增加;矽鋼片絕緣不良、片間短路、繞組匝間短路及穿心螺桿絕緣損壞等因素都會使空載電流增大、損耗增加。
短路試驗 測量變壓器的短路損耗和漏阻抗電壓。試驗時,將變壓器低壓繞組短接,在高壓側施加額定頻率的較小正弦電壓,使繞組中的短路電流等於高壓繞組的額定值。此時所加試驗電壓為短路電壓,又稱漏阻抗電壓。短路試驗中測得的損耗為短路損耗,即變壓器額定運行時繞組的電阻損耗,又稱銅耗。
生產廠家檢驗產品質量,使用部門進行變壓器大修更換繞組,進行事故檢查,以及新變壓器驗收時,都要進行短路試驗和空載試驗。

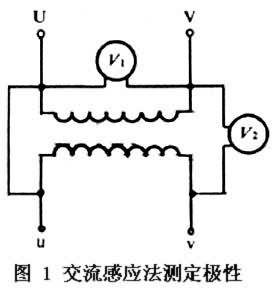

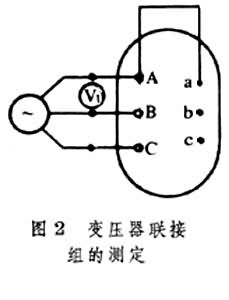

繞組極性測定 常用交流感應法,其接線見圖1。將變壓器低壓側的u端與高壓側的V端用導線連線。在高壓側加一較低的交流電壓(小於250伏),測出電壓表的指示值。如果V=V1-V2,則為減極性,表示V與u是同極性端;反之,則為加極性,表示V與u端的極性相反。
