YDQ 氣體試驗變壓器
執行標準：DL/848.2-2004
英文

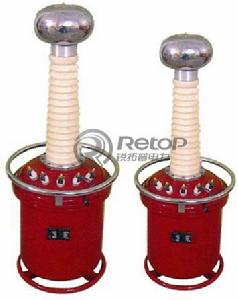

充氣式高壓試驗變壓器 Inflatable type high-voltage test transformer概述：
YDQ試驗變壓器是電力設備檢測及預防性試驗所必備的試驗設備。隨著我國電力工業的發展，對試驗變壓器的電壓等級要求也越來越高，而傳統的油浸式試驗變壓器，無論在體積上和重量上還是在性能上都越來越不能滿足 現場工作的要求。隨著我國基礎科學研究的進步，新材料，新工藝的套用，把新的介質六氟化硫氣體推向了電力設備的套用領域。由於六氟化硫氣體優良的絕緣性能和滅弧性能，及不燃性，使得它作為新的絕緣介質得到廣泛的套用。
我公司經過多年的努力，研究成功了充氣式輕型試驗變壓器，本系列產品與傳統的油浸式輕型試驗變壓器相比，重量上減輕了20%－60%（視電壓及容量等級而定），而且無油污染，單台試驗變壓器的電壓等級可達300KV。由於採用了新的生產工藝，產品的技術性能有較大的提高，特別適用於現場工作及頻繁移動的工作條件下使用.
結構
1、YDQ系列產品其設計構思，材質選擇及工藝流程都是全新的。因此不僅體積小、重量輕、外形美、而且各項技術指標都達到了< >標準要求。 YDQ系列產品採用優質冷軋DQ－151取向矽鋼片疊成多級圓柱框形鐵芯，在特製的高強度絕緣筒上用QZ型導線直接連續繞制高壓塔式線圈。外殼是適形尺寸，內充入SF6氣體。2、YDQ（JZ）產品與YDQ產品的不同在於巧妙地將高壓整流矽堆裝在高壓套之內通過短路桿的插入和抽出可變換YDQ是工頻高壓交流輸出還是高壓直流輸出。
技術指標及參數
1、對各電壓等級變壓器的空載電流4～9%
阻抗電壓4～10% >電壓等級：10——600KV>容量範圍：1——600KVA
>空載電流：<7%
>阻抗電壓：<8%
>額定電壓局放量：<5PC
2、控制部份現有規格及運行時間
型 號 kVA | 與YDQ配套 kVA | 調壓器銘牌 min（分） | 配套運行時間 |
1.5 | 1.5 | 1 | ≤30 |
3 | 3 | 2 | ≤30 |
5 | 5 | 3 | ≤30 |
10 | 10 | 7或10 | ≤30 |
20 | 20 | 14或20 | ≤30 |
30 | 30 | 28 | ≤30 |
50 | 50 | 50 | ≤30 |
註：可按用戶要求配套
3、YDQ系列高壓試驗變壓器額定參數：
規格 | 容量 KVA | 低壓側 | 高壓側 | 測量 變化 | 6分鐘 溫升 ℃ | 阻抗 電壓 % | 空載 電流 % | 質量 Kg | 外形尺寸 長Х寬Х高 mmХmmХmm | ||
電壓 V | 電流 A | 電壓 kV | 電流 mA | ||||||||
1.5/50 | 1.5 | 200 | 7.5 | 50 | 30 | 500 | 50 | 10 | <4 | 30 | 200Х275Х640 |
3/50 | 3 | 200 | 15 | 50 | 60 | 500 | 50 | 10 | <4 | 35 | 240Х300Х690 |
5/50 | 5 | 200 | 25 | 50 | 120 | 500 | 50 | 10 | <4 | 40 | 250Х355Х710 |
10/50 | 10 | 200 | 50 | 50 | 200 | 500 | 50 | 10 | <4 | 60 | 260Х375Х750 |
15/50 | 15 | 400 | 37.5 | 50 | 300 | 500 | 50 | 8 | <4 | 70 | 270Х420Х800 |
20/50 | 20 | 400 | 50 | 50 | 400 | 500 | 50 | 8 | <4 | 85 | 285Х440Х820 |
30/50 | 30 | 400 | 75 | 50 | 600 | 500 | 50 | 8 | <4 | 100 | 295Х386Х840 |
50/50 | 50 | 400 | 125 | 50 | 1000 | 500 | 50 | 8 | <4 | 120 | 320Х416Х910 |
10/100 | 10 | 200 | 50 | 100 | 100 | 1000 | 50 | 10 | <4 | 65 | 350Х475Х1300 |
15/100 | 15 | 400 | 37.5 | 100 | 150 | 1000 | 50 | 8 | <4 | 85 | 510Х390Х1320 |
20/100 | 20 | 400 | 50 | 100 | 200 | 1000 | 50 | 8 | <4 | 100 | 540Х400Х1340 |
30/100 | 30 | 400 | 75 | 100 | 300 | 1000 | 50 | 8 | <4 | 110 | 560Х410Х1360 |
50/100 | 50 | 400 | 125 | 100 | 500 | 1000 | 50 | 8 | <4 | 125 | 600Х460Х1410 |
10/150 | 10 | 200 | 50 | 100 | 66.7 | 1500 | 50 | 10 | <4 | 90 | 265Х380Х1750 |
15/150 | 15 | 400 | 37.5 | 150 | 100 | 1500 | 50 | 8 | <4 | 100 | 510Х390Х1800 |
20/150 | 30 | 400 | 50 | 150 | 133.3 | 1500 | 50 | 8 | <4 | 110 | 540Х415Х1800 |
30/150 | 30 | 400 | 75 | 150 | 200 | 1500 | 50 | 8 | <4 | 125 | 560Х430Х1800 |
50/150 | 50 | 400 | 125 | 150 | 333.3 | 1500 | 50 | 8 | <4 | 140 | 640Х490Х1850 |
