概述

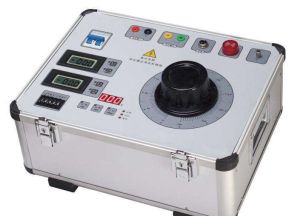

英文名稱：XC/TC Series Operation Cabinet (Desk)試驗變壓器電源控制箱是輕型試驗變壓器的專用配套設備，該控制箱、台具有使用維修方便、性能優越使用安全可靠、外型結構美觀、堅固耐用、移動方便等特點。是供電企業、大型工廠、冶金、發電廠、鐵路等需要電力維修部門的必備設備。 採用先進的微電子處理技術，全部使用過程可提前進行設定，全中文界面，操作簡單明了。全部測試項目設定後自動進行測試，無須人工干預。
功能
1、監視功能：輸出電流 儀表電壓零位指示分/合閘指示計時指示
2、保護功能：過流保護時間繼電器
4、採用新型電流繼電器，更精確、更可靠，確保人身及設備安全。
5、 結構合理，體積小，重量輕試驗變壓器電源控制台用於0.5～100KVA試驗變壓器的調壓控制。其工作原理是：通過調整自耦調壓器輸出電壓，實現試驗變壓器額定壓器額定電壓範圍內的工作電壓調節。同時，控制台內裝有高壓輸出電壓表，低壓輸入電流表及過流保護電路。可經方便地讀取試驗電壓值，並能可靠地保護備。其原理簡單、結構緊湊、工作可靠，是進行耐壓試驗理想設備。 試驗變壓器電源控制台按結構分箱式，台式，電動式三種。
箱式結構
箱式結構分為內框架和外箱體兩大部分，內框架將所有電氣材料和面板合為一體，外殼為防護式，便於維護。其面板見圖。
特性
◆ 電壓、電流、時間、狀態信息及提示信息等數據4.7尺大屏液晶顯示，讀數清晰、直觀；◆ 全中文界面，操作簡單明了，可適應多種套用場合；
◆ 輕觸式按鍵操作，所有功能均可通過按鍵設定，提高了產品的安全性、可靠性；
◆ 全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易於控制(此功能帶密碼保護)；
◆ 按鍵直接設定試驗變壓器變比(此功能帶密碼保護)，在連線不同電壓等級的試驗器時，套用靈活自如，真正做到一個控制箱可與多台變壓器相互配套；
◆ 狀態提醒功能，全中文引導式操作，即使在無說明書的情況下亦可熟練操控；
◆ 試驗過程中，屏上有閃爍的高壓符號顯示，時刻提醒操作人員注意安全；
◆ 試驗結果顯示功能，可自動判斷試驗結果（試驗通過或試驗失敗），並能可靠記錄試品過電流、閃洛或擊穿時的電壓；
◆ 試驗結果聲音報警功能，試驗通過或試驗失敗時，設備會發出不同的報警聲音，試驗人員可直接由報警聲音辨認試驗的結果；
◆ 暫停功能，自動控制時，此功能可做到在任意點實現升壓或降壓的暫停，暫停時間可由試驗人員靈活掌握，方便觀察試品狀態；
◆ 自動計時功能。自動控制時，當電壓自動上升至設定值時，設備自動開始計時，當計時時間到，顯示試驗結果，設備自動回到零位；
◆ 手動計時功能，手動控制時，計時器可手動啟動，當耐壓時間到，設備自動回到零位（僅台式設備有此功能）；
◆ 手動控制模式，此模式類似於傳統的電動升/降壓方式，上升/下降由按鈕控制，設備自動判斷上/下限位，有過電壓保護；
◆ 升壓速度智慧型控制，當電壓達到目標電壓80%時，升壓速度會自動減慢，當達到目標電壓90%時，升壓速度進一步減慢；
◆可選配遠程通信、門聯鎖警燈警鈴、外接分壓器校驗接口等；
◆ 採用硬、軟體抗干擾技術相結合，性能穩定，抗干擾性強。
技術參數
◆ 電源電壓： AC220V ±10%, 50Hz±1 Hz◆ 輸入電流： 0 ～ 25A
◆ 儀表電壓： 0 ～ 100V (其它範圍可定製)
◆ 輸出電壓： 0 ～ 250V
◆ 輸出電流： 0 ～ 20A
◆ 電壓測量精度： 0.5 %FS ±3 字
◆ 電流測量精度： 0.5 %FS ±3 字
◆ 計時長度： 0 ～ 9999 S(特殊模式可於長時間工作)
◆ 使用環境： 環境溫度 0～50 ℃ 相對濕度 ≤85 RH
