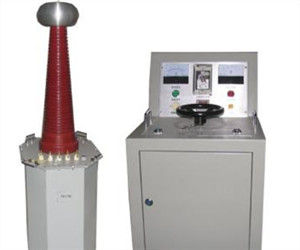

油浸式試驗變壓器
概述：
YDJ、TDM（G）系列油浸式試驗變壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進後而生產的TDM（G）系列輕型交直流高壓試驗變壓器是在YDJ（G）系列試驗變壓器的基礎上按照國家標準《JB∕T 9641-1999》經過改進後而生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用於電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。
油浸式試驗變壓器【儀器介紹】
油浸式試驗變壓器適用於電力系統、工礦企業、交通、郵電部門、科研單位等，對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。 油浸式試驗變壓器採用單框芯式鐵芯結構。初級繞組繞在鐵芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。
【主要特點】
◇ 採用軸對稱不等邊八角形外殼獨特結構方式；可輸出雙高壓。
◇ 油箱內油麵低於油箱沿，避免了漏油現象。
◇ 接線柱在箱蓋上，避免了碰撞，提高了機械和電氣性能。
◇ 產品具有結構緊湊、電氣性能穩定，容量足、體積小、重量輕、使用和維護方便等特點。
【技術參數】
◆ 產品類型：交流、交直流、交串流級、交直流串級。
◆ 輸入電壓：AC（0～200）V 或（0～400）V。
◆ 輸出電壓：AC（0～200） KV 或DC（0～280）KV。
◆ 容量範圍：0.5～200KVA。
◆額定電容量：1~400kVA；
【 試驗變壓器的容量選擇】
標稱試驗變壓器容量Pn的確定公式：Pn=KVN2ωCt×10-9
式中： Pn----標稱試驗變壓器容量（kVA）
Vn-----試驗變壓器的額定輸出高壓的有效值（kV）
K------安全係數。K≥1，標稱電壓Vn≥1MV時，K=2，標稱電壓較低時，K值可取高一些。
Ct-----被試品的電容量（PF） ω----角頻率， ω=2πf， f----試驗電源的頻率 被試設備的電容量Ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。典型數據如下： 簡單的橋式或懸式絕緣子 幾十微法 簡單的分級套管 100 – 1000PF 電壓互感器 200 – 500PF 電力變壓器 < 1000kVA - 1000PF > 1000kVA 1000 – 10000PF 高壓電力電纜和油浸紙絕緣 250 – 300PF/m 氣體絕緣 - 60PF/m 封閉變電站，SF6氣體絕緣 100 – 10000PF 對於不同的試驗電壓Vn，選擇不同的（適當的）安全係數K。以上列出不同的Vn所選用的K值供參考 Vn = 50–100kV K=4 Vn = 150–300kV K=3 Vn > 300kV K=2
