一、概述
試驗變壓器控制箱（Test transformer control box）具有使用維修方便、性能優越使用安全可靠、外型結構美觀、堅固耐用、移動方便等特
作用於種類劃分
試驗變壓器電源控制台用於0.5～100KVA試驗變壓器的調壓控制。其工作原理是：通過調整自耦調壓器輸出電壓，實現試驗變壓器額定壓器額定電壓範圍內的工作電壓調節。同時，控制台內裝有高壓輸出電壓表，低壓輸入電流表及過流保護電路。可經方便地讀取試驗電壓值，並能可靠地保護備。其原理簡單、結構緊湊、工作可靠，是進行耐壓試驗理想設備。 試驗變壓器電源控制台按結構分箱式，台式，電動式三種。特性
日期、電壓、電流、時間四組數據同藍色4.7寸大屏液晶顯示，帶背光，讀數清晰、直觀,同時顯示電壓、電流、時間等，有各種數據設定功能；全中文界面，工作狀態顯示，操作簡單明了，適用面廣；
帶狀態顯示，帶提醒功能，使用者對設備所處的狀態一目了然；
輕觸式面板按鍵操作，所有功能均可通過按鍵設定，提高了產品的安全性、可靠性；
全數字式調校，摒棄了陳舊的電位器調整方式，現場使用極為方便；
按鍵直接設定電流、電壓變比，在不同變比輸入的情況下，套用自如；
帶過電流、過電壓保護。保護準確、迅速，可有效保證人員和設備的安全；
單一按鍵，可輕鬆實現電壓的交流、直流兩種顯示方式,有自動升壓功能，有交/直流轉換顯示功能；升壓速度可
採用硬、軟體抗干擾技術相結合，性能穩定，抗干擾性強；
自帶四路輸出，可靠的過流過壓保護，精確的電壓控制能力，較小的電壓控制誤差；可用於過流、過壓保護等不同場合；
時間繼電器啟動/停止條件可任意設定。可設定時間範圍1秒～9999秒；
可選配遠程通信、門聯鎖警燈警鈴、外接分壓器校驗接口等；
開機顯示公司名稱、網址及聯繫電話等，有利公司品牌的宣傳和推廣；
產品體積小、重量輕、結構合理、可靠耐用。
使用方法

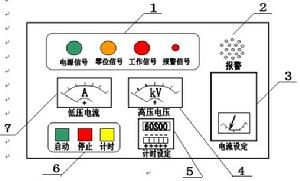

操作箱（台）使用方法： （1）檢查總電源是否與輸入電源一致（10KVA以下為220V、10KVA以上為380V），根據需要調整好電流繼電器（-KA）、電流倍率轉換開關和電壓繼電器（-KV）、電壓倍率轉換開關的動作值和倍率，同時設定好時間繼電器的動作值。 （2）送上電源，綠燈（-HL2）亮，調壓器手輪置於零位時，黃燈（-HL1）亮，此時可送電操作。 （3）按下送電按鈕（-1SB），主接觸器（-KM）吸合，調壓器（-TD）受電，綠燈（-HL1）滅、紅燈（-HL3）亮，揚聲器發出警報聲，同時報警燈（-HL5）閃光，延時10~15秒後，聲光同時自停，可以進行試驗。 （4）順時針旋轉調壓器手輪，注視電壓表（-PV）的指示，以每秒小於3KV的升壓速度升壓，當升到所需值時，按下計時按鈕（-1SB1），並密切關注試品情況。 （5）使用操作台時，在操作台升壓或耐壓過程中，如出現過壓時，電壓繼電器（-KV）動作，聲光報警，這時應逆時針旋轉調壓器手輪，降至所需的試驗電壓。 （6）在升壓或耐壓試驗中，如發生短路、閃爍、擊穿等造成過流時，電流繼電器（-KA）動作，調壓器自動斷電，表示被試品不合格。 （7）達到所定耐壓時間後，時間繼電器（-KT）吸合，揚聲器發出警報聲，表示被試品合格，同時將調壓器手輪旋迴零位，聲光報警停止，按下停電按鈕（-2SB），斷開計時按鈕（-1SB1），切除電源後方可拆卸設備或更換試品（直流試驗或大容量被試品還需充分放電）。參數
測量範圍：0 ～ 9999 字功 率：5-100KW
測量精度：0.5 %FS ±2
設定方式：面板輕觸式按鍵數字設定 設定值斷電永久保存
保護方式：工作異常自動復位（WaHZTCh dog） 欠壓自動復位
電源電壓：AC220V ±15%, 50 Hz±2 Hz
重 量：10kg
