產品簡介
儀器名稱

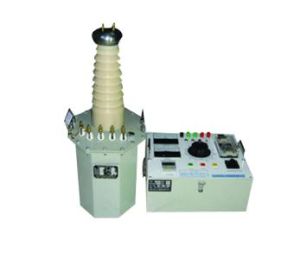

油浸式高壓試驗變壓器，英文名稱：Oil-filled high-voltage test transformer。別名
油浸式高壓試驗變壓器：油式試驗變壓器、油式變、油式高壓試驗變壓器、高壓試驗變壓器、電力高壓試驗變壓器、超輕型高壓試驗變壓器、串級式高壓試驗變壓器、交直流高壓試驗變壓器、高壓升壓器、高壓耐壓機、高壓耐壓儀。概述
油浸式高壓試驗變壓器是發電廠、供電局及科研單位等廣大用戶的用來做交流耐壓試驗的基本試驗設備，通過了國家質量監督局的標準,用於對各種電氣產品、電器元件、絕緣材料等進行規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。結構
油浸式高壓試驗變壓器鐵芯為單相芯式，採用優質冷軋取向矽鋼片疊制而成，緊固方式採用鋼材作夾件。高壓線圈為圓筒多層塔式，由優質聚酯漆包線及高耐壓值絕緣材料繞制而成。低壓線圈在外,儀表線圈為一獨立繞組，一般情況下為100V。殼體為八角形，10KVA以上的試驗變壓器裝有可移動的鐵輪。具有重量輕、體積小、移動方便、性能優越等特點。主要用途
用於提供高壓交直流電源.本系列產品是供輸配電設備、絕緣工具、絕緣材料及各種產品檢測絕緣強度試驗的主要設備。主要特點
產品結構緊湊，通用性強，使用方便，性能穩定,特別方便用戶在現場檢測各種電器設備的絕緣性能。有交流、交直流、交流串激三種類型。 採用軸對稱不等邊八角形外殼獨特結構方式；可輸出雙高壓。油箱內油麵低於油箱沿，避免了漏油現象。接線柱在箱蓋上，避免了碰撞，提高了機械和電氣性能。具有結構緊湊、電氣性能穩定，容量足、體積小、重量輕、使用和維護方便等特點。技術參數
單台輸出電壓：0～300KV單台輸出電容：1～600KVA
電源：AC 220V或380V
類型：交流、交直流、交串流級、交直流串級。
輸入電壓：AC（0～200）V 或（0～400）V。
輸出電壓：AC（0～200） KV 或DC（0～280）KV。
容量範圍：0.5～200KVA。
額定電容量：1~400kVA；
