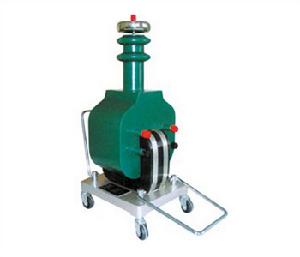

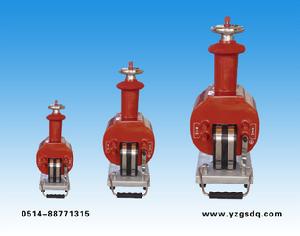

乾式試驗變壓器簡述
試驗變壓器，英文名字: Dry-type transformer test。乾式試驗變壓器輸出交、直流高壓，對各類高壓試驗提供高電壓。乾式試驗變壓器用於各種電氣設備絕緣性能的現場檢測。
別稱：高壓試驗變壓器、電力高壓試驗變壓器、超輕型高壓試驗變壓器、串級式高壓試驗變壓器、交直流高壓發生器、高壓升壓器、高壓耐壓機、高壓耐壓儀
技術指標
1、輸出電壓：10～100 kV2、輸出容量：0.5～20 kVA
3、阻抗電壓：12%
4、輸出電壓波形：工頻：正弦波
5、表面溫升：<70℃
6、空載損耗：0.2%-0.35%
7、允許連續運行時間：1小時
8、間接運行時間：連續
高壓試驗控制器特點
1、回零保護裝置2、消除殘餘電壓裝置
3、高壓工作聲光報警裝置
4、過流保護裝置
5、體積小、重量輕、新增安保功能
試驗變壓器結構特點
1、絕緣結構布局方面，根據變位器油“距離效應”原理，採用多層次絕緣，變壓器的內絕緣分割成多路油道，從而提高絕緣程度，縮小了體積。2、解決了TDM系列變壓器滲漏油問題，由於TDM系列變壓器無儲油器，所以當氣溫過高時，油經膨脹從油咀滲漏出來，而該系列產品將注油孔設在套管頂部，套管中油與器身中油相通。所以該套管除具裝矽堆、短路桿和串管桿等功用外，還相當於變壓器儲油器。
3、TDM系列變壓器高壓輸出端採用環氧樹脂密封，由於環氧樹脂在常態下灌注時會產生大量氣泡，而使得高壓引線部位出現放電現象。RXOSB系列產品則採用金屬件固定引線筆均壓，從而消除了放電現象。
4、本系列產品油箱，結構緊湊，外觀新穎，體積、重量均小於TSB系列產品體積的20%左右。
5、本系列產品鐵芯為單框芯式，使用DQ型，0.30mm冷軋向矽鋼片疊成，用新的特殊材料予以緊因，取代了傳統的穿芯螺桿。線圈為同心圓筒多層塔式結構。
單台使用
1.試驗前，應將試驗變壓器的高壓尾“ ┻ ”端可靠接地，否則將危及人身與設備的安全。
2.操作前必須熟悉試驗變壓器與電源控制箱的電氣原理及使用方法。
3．按接線圖接線。
4. 準備工作和安全措施就緒，空試一次設備。
5. 接上被試品。
6．合上電源，控制箱(台)電源指示燈亮。
7. 按下合閘按鈕，合閘指示燈亮。
8．順時針均勻加壓，注視電壓表到達的階段電壓幅值及被試品情況直至額定試驗電壓。
9．持續規定耐壓時間並注視電流表及被試品。
10．耐壓時間到，注視kV表並迅速將調壓器回零。
11．用放電棒經電阻放電，然後直接接地放電。
12．高壓部分可能被充電部位一一放電，改變或拆除高壓線引線，至此一次(相)試驗終止。
使用方法及注意事項
使用方法
⒈使用前，必須詳細閱讀變壓器的使用說明書和與之配套的控制箱(台)的說明書。根據說明書接好連線線，接地線應良好接地。⒉乾式變壓器控制箱(台)的電源分別為交流220V 、380V兩種，經調壓器輸出到變壓器的低壓側輸入端。經過變比輸出連續可調至額定電壓值。
⒊從乾式試驗變壓器的安全和高壓試驗的嚴謹性來考慮，避免設備或試品受到破壞，本廠可提供如下圖所示的成套設備以滿足用戶：
成套設備包括：高壓試驗變壓器、變壓器控制箱(台)、分壓器、球隙保護器、放電棒、高壓油杯、高壓矽堆(直流試驗用)、數顯微安表(直流試驗用)。
⒋當做直流耐壓或泄漏電流試驗時，可先將高壓矽堆、微安表、鏇在高壓試驗變壓器的高壓輸出端上，然後逐漸升壓，即可進行直流試驗。
⒌當兩台試驗變壓器作串級連線時(原理圖如下)，第Ⅰ台和第Ⅱ台的額定輸出電壓相等，其容量之比為2 ：1，第Ⅱ台變壓器必須放置在絕緣支架上，以保證對地絕緣。串接時要注意變壓器上的標記(參見聯線方式示意圖)，使極性連線正確，以保證輸出預定的電壓，否則，輸出電壓為零。
註：① 若A、B接反。會造成高壓輸出為零(T1+T2=0)，將A、B換位即可。
② T2試變底盤，必須與絕緣支架的托盤聯接。
RXGB.TRGH乾式試驗變壓器嚴格執行國家質檢總局規定細則，按照電力部門上海日行電氣有限公司和技術監督局的標準，確保產品安全。
注意事項
做耐壓試驗時，由於電氣距離的原因會有三種聲音“噼啪噼啪”：是空氣電離的聲音
“zi,zi”：是空氣流注的聲音
“啪”：又響又脆，伴隨火花，是絕緣（或空氣）被擊穿的聲音
一般，空氣放電分三階段，第一階段是電離，電場在大點，就會進入流注階段，在大點空氣就會被擊穿。
如果只是像炒豆子的“劈劈啪啪”的聲音，能堅持一分鐘不擊穿的話，原則上是符合國標要求的。
如果出現“zi zi”的聲音，但是也堅持了一分鐘不擊穿，其實也是符合國標要求的，但是出現流注的變壓器長期運行的風險較大。
耐壓噪聲大的主要原因是主空道（高壓線圈與低壓線圈）的空氣距離不夠。
E=U/D E電場，U電壓，D電極間的距離，當D較小時，E較大，空氣在標準氣壓，標準濕度下耐受場強大致為0.7KV/mm。當電場大於這個值時，分子就會容易電離。但是只要空氣不被擊穿，就不會導電。
順便說一下，變壓器主空道的絕緣不要只看空氣，因為高低壓線圈也有內外層絕緣，計算時，應以複合絕緣考慮。
警告和注意
為避免受到電擊或人身安全,同時為避免儀表或被測設備受到損壞,提醒使用者可靠控制和合理使用。在任何時候必須遵守以下則：
★系列乾式高壓試驗變壓器在接通電源前，必須可靠接地!
★系列乾式高壓試驗變壓器在接通電源前，提手必須放平!

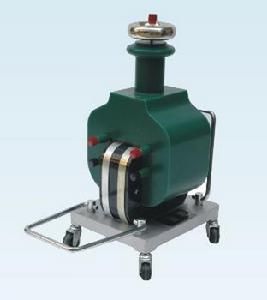

一、 產 品 簡 介
系列乾式高壓試驗變壓器，引進國外最新先進技術，利用先進的生產設備，採用了線圈環氧真空澆注成型，鐵損低，磁感應強度高，沖片性好，CD鐵芯睡式設計提高防震能力的新日鐵矽鋼片,工藝、新材料。與其同容量，同電壓的油浸式試驗變壓器相比，具有重量輕、體積小、造型美觀、性能穩定、使用攜帶方便、無滲漏油等優點。並有效地削弱了漏磁提高了絕緣強度和搞濕能力。特別適用電力系統及各電力用戶在現場檢測各種電氣設備的的絕緣性能，直流耐壓及泄漏電流試驗。特別設計了自動過電流保護裝置。聲光報警，過流過壓保護裝置，時間計算功能。適合野外山區現場作業使用。
本系列產品具有重量輕，體積小，造型美觀，性能穩定，使用攜帶方便等特點，特別適用於現場操作使用，是國內更新換代的新型交直流兩用高壓試驗變壓器。本系列產品適用於電力系統及各電力用戶的現場檢測各種電氣設備的絕緣性能試驗、電器產品的直流高壓小電流的各種電壓系統或裝置中的高壓電源。
1、阻抗電壓: ≤ 8%
2、輸出電壓波形: 正弦波
3、表面溫升: < 55 ℃
4、空載損耗: < 0.4 %
5、允許連續運行時間: 1小時
6、間續運行時間: 連續
三、 主要產品參數
| 容 量 | 輸入 電壓 | 輸出 電壓 | 輸出 電流 | 輸出直流高壓 | 重 量 |
| ( V ) | ( kV ) | ( mA ) | ( kV ) | ( kg ) | |
| 2 | 200 或 400 | 50 | 30 | 70 | 15 |
| 3 | 60 | 20 | |||
| 5 | 100 | 30 | |||
| 10 | 200 | 40 | |||
| 15 | 300 | 50 | |||
| 20 | 400 | 55 | |||
| 25 | 500 | 60 | |||
| 30 | 600 | 65 | |||
| 5 | 200 或 400 | 100 | 50 | 140 | 60 |
| 10 | 100 | 65 | |||
| 15 | 150 | 70 | |||
| 20 | 200 | 75 | |||
| 25 | 250 | 80 | |||
| 15 | 120 | 125 | 85 | ||
| 20 | 160 | 90 | |||
| 25 | 200 | 95 | |||
| 30 | 250 | 100 | |||
| 3kVA/50kV串6kVA/50kV | |||||
| 3kVA/75kV串6kVA/75kV |
四、工作原理:
本系列產品輸入電壓為200V或400V利用電磁感應原理根據需要改變輸入電壓，即可獲得輸出高壓從零伏連續可調到額定的最高值。在作直流耐壓及泄漏電流測試時，只要把高壓矽堆鏇裝在高壓輸出端,即可改變輸入電壓，從而獲得不同值的直流高壓輸出。
本系列產品的具體工作原理見圖（1），當用作串級
使用時，其聯線方式見圖（2）。
原理圖
～220V控制箱電源輸入電壓220V220VT1T2串接高壓輸出 J
圖（1）
聯線方式示意圖
圖（2）
注:1.若A、B接反，會造成高壓輸出為零（T1+T2=0）將A、B換位即可。
五、使用方法:
（1）試驗前,要將高壓試驗變壓器的外殼“ ┻ ”端，
電源控制箱的接地端“ ┻ ”必須良好接地,否則將危及人身與設備的安全。
（2）操作前必須熟悉高壓試驗變壓器與電源控制箱的電氣原理接線圖。如果要做直流耐壓與泄漏試驗時，可先將高壓矽或微安表鏇在高壓試驗變壓器的高壓端。
（3）準備完畢，檢查線路無誤後，可合上總電源開關，此時綠色開關指示燈亮，表示電源已接通；同時綠色停止按鈕上的指示燈也亮，假如不亮應把調壓器手柄按逆時針方向返回零位,綠色停止按鈕上的指示燈亮,否則起動按鈕拒絕合閘。
（4）按下起動按鈕，紅色按鈕指示燈亮，這時按順時針每秒1.5～2千伏的速度均勻緩慢地鏇動調壓器手柄，高壓逐步上升並密切注意電壓表的指示及試品情況，直到調到所需試驗高壓為止。
（5）要測試產品的耐壓試驗時間，可撥動定時器所需定時時間再按下定時，即在規定的時間裡測試產品耐壓，然後報警告知，若被測產品被擊穿,過流繼電器自動跳閘，此時試品為不合格。
（6）如需保護被測產品免被擊穿，可先在高壓側連續接保護球隙調整保護球放電電壓為試驗電壓的1.15倍左右。
（7）高壓試驗示意圖：
單台使用
1.試驗前，應將試驗變壓器的高壓尾“┻”端可靠接地，否則將危及人身與設備的安全。
2.操作前必須熟悉試驗變壓器與電源控制箱的電氣原理及使用方法。
3．按接線圖接線。
4.準備工作和安全措施就緒，空試一次設備。
5.接上被試品。
6．合上電源，控制箱(台)電源指示燈亮。
7.按下合閘按鈕，合閘指示燈亮。
8．順時針均勻加壓，注視電壓表到達的階段電壓幅值及被試品情況直至額定試驗電壓。
9．持續規定耐壓時間並注視電流表及被試品。
10．耐壓時間到，注視kV表並迅速將調壓器回零。
11．用放電棒經電阻放電，然後直接接地放電。
12．高壓部分可能被充電部位一一放電，改變或拆除高壓線引線，至此一次(相)試驗終止。
