乾式高壓試驗變壓器

乾式高壓試驗變壓器:輸出交、直流高壓,對各類高壓試驗提供高電壓。用於各種電氣設備絕緣性能的現場檢測。

英文

乾式高壓試驗變壓器 Dry type high-voltage test transformer

別名

乾式高壓試驗變壓器:乾式試驗變壓器,試驗變壓器,袖珍式試驗變壓器。

概述

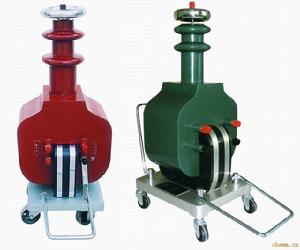

GTB乾式試驗變壓器產品具有重量輕,體積小,造型美觀,性能穩定,使用攜帶方便等特點,特別適用於現場操作使用,是國內更新換代的新型交直流兩用高壓試驗變壓器。本系列產品適用於電力系統及各電力用戶的現場檢測各種電氣設備的絕緣性能試驗、電器產品的直流高壓小電流的各種電壓系統或裝置中的高壓電源。

結構

本系列變壓器,利用先進的生產設備,採用線圈繞組環氧真空澆注及CD型鐵芯的新工藝,和同類產品油浸式變壓器相比,明顯地降低重量,減少體積,在質量上提高了絕緣強度和抗濕程度,並有效地削弱了漏磁而大大加強。乾式高壓試驗變壓器:輸出交、直流高壓,對各類高壓試驗提供高電壓。用於各種電氣設備絕緣性能的現場檢測。

技術參數

1、單台輸出電壓:50-150kV;
2、單台輸出電壓:1.5-25kVA;
3、阻抗電壓:4.5%~8%;
4、機輸出電壓波形:工頻 正弦波;
5、表面溫升:<55℃;
6、空載損耗:0.2%~0.35%;
7、允許連續運行時間:2小時;
8、間續運行時間:連續。

技術指標

阻抗電壓:12%
輸出電壓波形:工頻、正弦波
表面溫升:〈55℃
空載損耗:0.2%~0.35%
允許連續過行時間:1/小時
間續運行時間:連續 YD(C)串激式高壓試驗變壓器:
