油浸試驗變壓器

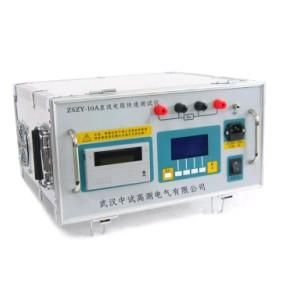

直流電阻快速測試儀即（ZSZY-10A直流電阻快速測試儀），是取代直流單、雙臂電橋的高精度換代產品。變壓器繞組的直流電阻測試是變壓器在交接、大修和改變分接開關後，必不可少的試驗項目。ZSZY-10直流電阻快速測試儀通過測量變壓器繞組的直流電阻，可以檢查出引線的焊接或連線質量，繞組有無匝間短路或開路，以及分接開關的接觸是否良好等情況。在以前對直阻的測量均採用QJ44雙臂電橋來測量，而這類電橋的測量電流為毫安級，測量起來時間需要很長，而且精度也較低。為了改變這種狀況，縮短測量時間以及減輕測試人員的工作負擔，從而開發了ZSZY-10直流電阻快速測試儀。

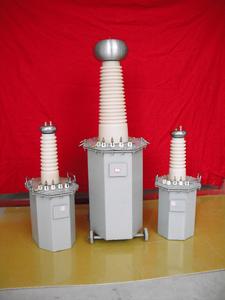

油浸式試驗變壓器
一． 概述
油浸試驗變壓器是在原試驗變壓器的基礎上改進的最新換代產品。與傳統的試驗變壓器相比較，本系列產品具有如下特點：
1． 緣結構方面，根據變壓器油“距離效應”原理，採用多層次絕緣，把變壓器內的內絕緣分割成多路油道，從而提高絕緣程度，縮小了體積。
2． 解決了老式變壓器的滲漏油問題，由於老式變壓器無儲油器，所以當氣溫過高時，油膨脹後從油咀滲漏出來，而該系列產品將注油孔設在套管頂部，套管中油與器身中油相通。所以該套管除具有裝矽堆．短路桿和串激桿等功用外，還相當於變壓器儲油器。
3． 本系列產品採用金屬固定引線和均壓，從而消除了放電現象。
4． 漬箱結構緊湊，外觀新穎，體積小．重量輕。
5． 鐵芯為單框芯式，使用0.30mm冷軋取向矽鋼片疊成，用新的特殊材料予以緊固，取代了傳統的穿芯螺桿。線圈為同心圓筒．多層塔式結構。
二． 主要技術指標

1． 輸入電壓 AC: 0－400V
2． 額定高壓 AC:0－200KV DC:0-280KV
3． 額定容量 0-250kVA
4． 產品種類及型號
交流 XYBJ－X／Y
交直流 XYBJZ－X／Y
交流串激 XYBJC－X／Y
交直流串激 XYBJCZ－X／Y
（X為輸出容量參數，單位為kVA；Y為輸出交流電壓參數，單位為kV。）
三．使用方法及注意事項
1、 接通電源前，須先將操作箱（台）調壓器調至零位。電源接通後，綠色指示燈亮，按下啟動按鈕，紅色指示燈亮，表示變壓器已通電等待升壓。
2、 以1.5-2KV/S的速度沿順時針方向均勻旋轉調壓器手柄升壓，並密切注意儀表指示及被試品情況，當泄露電流過大或被試品擊穿時，過流保護繼電器會迅速切斷電源。
3、 試驗完畢，應勻速將調壓器調至零位。
4、 如試驗中發現電壓表指針擺動大，電流表指示數值急劇增加，或被試品冒煙、跳弧、有焦位和異常響聲時,應立即降壓、切斷電源、檢查原因。
5、 用油浸式試驗變壓器作直流試驗時，須將高壓套管里的矽堆短路桿（D）和串激抽頭接線桿（C）旋鬆抽出，並用乾淨的絕緣紙包好。作完直流試驗後作交流電壓試驗時,必須旋入兩短路桿。
6、 直流試驗時應加限流電阻和濾波電容，以防損壞矽堆。
7、 環境;溫度過高時，套管頂部可能有少量油溢出，系正常現象。當直流試驗時，若在套管的內壁出現明顯電暈，一般為少油現象，此時應取出短路桿，從其孔內用注射器予以補註合格的25＃變壓器油。
8、 試驗變壓器串激使用時，必須注意操作箱的輸出端（A）、（X）與第一台試驗變壓器輸出端(a)、(x)相應聯繫，第一台試驗變壓器的輸出端（A、X）與第二台JT1上的試驗變壓器輸入端(a)、(x)相應聯接外，其殼體應與初級變壓器輸入相聯，第三台JT2上的試驗變壓器輸入端(a)、(x)與第二台JT1上的試驗變壓器套管頂部輸出端（A）、（X）相聯。
油浸試驗變壓器額定參數：

規格	容量 KVA	低壓側	高壓側	測量變化	60分鐘溫升℃	阻抗電壓％	空載電流 ％	質量 kg	外形尺寸 長Х寬Х高 mmХmmХmm
電壓 V	電流 A	電 壓 KV AC DC	電流 mA
1.5/50	1.5	200	7.5	50 70	30	500	50	10	<4	19.5	200Х275Х640
3/50	3	200	15	50 70	60	500	50	10	<4	27	240Х300Х690
5/50	5	200	25	50 70	100	500	50	10	<4	52	250Х355Х710
6/50	6	200	30	50 70	120	500	50	10	<4	52	250Х355Х710
10/50	10	200	50	50 70	200	500	50	10	<4	80	260Х375Х750
15/50	15	400	37.5	50 70	300	500	50	8	<4	120	270Х420Х800
20/50	20	400	50	50 70	400	500	50	8	<4	140	285Х440Х820
30/50	30	400	75	50 140	600	500	50	8	<4	155	295Х386Х840
50/50	50	400	125	50 140	1000	500	50	8	<4	184	320Х416Х910
10/100	10	200	50	100 140	100	1000	50	10	<4	135	350Х475Х1300
15/100	15	400	37.5	100 140	150	1000	50	8	<4	150	510Х390Х1320
20/100	20	400	50	100 140	200	1000	50	8	<4	215	540Х400Х1340
30/100	30	400	75	100 140	300	1000	50	8	<4	250	560Х410Х1360
50/100	50	400	125	100 140	500	1000	50	8	<4	290	600Х460Х1410
10/150	10	200	50	100 140	66.7	1500	50	10	<4	180	265Х380Х1750
15/150	15	400	37.5	150 210	100	1500	50	8	<4	200	510Х390Х1800
20/150	30	400	50	150 210	133.3	1500	50	8	<4	220	540Х415Х1800
30/150	30	400	75	150 210	200	1500	50	8	<4	280	560Х430Х1800
50/150	50	400	125	150 210	333.3	1500	50	8	<4	340	640Х490Х1850

註：容量50KVA以上試驗變壓器參數略
