基本概述

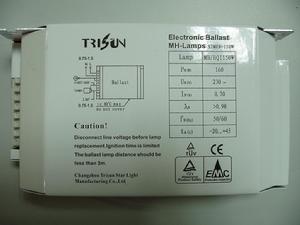

電子鎮流器20世紀70年代出現了世界性的能源危機，節約能源的緊迫感使許多公司致力於節能光源和螢光燈電子鎮流器的研究，隨著半導體技術飛速發展，各種高反壓功率開關器件不斷湧現，為電子鎮流器的開發提供了條件，70年代 末，國外廠家率先推出了第一代電子鎮流器，是照明發展史上一項重大的創新。由於它具有節能等許多優點，引起了全世界的極大關注和興趣，認為是取代電感鎮流器的理想產品，隨後一些著名的企業都投入了相當的人力、物力來進行更高一級的研究與開發。由於微電子技術突飛猛進，促進了電子鎮流器向高性能高可靠性方向發展，許多半導體公司推出了專用功率開關器件和控制積體電路的系列產品，1984年，西門子公司開發出了TPA4812等有源功率因數校正電器IC，功率因數達到0.99。隨後一些公司相繼推出集成電子鎮流器，89年芬蘭赫爾瓦利公司又成功推出可調光單片積體電路電子鎮流器，電子鎮流器在全世界特別是發達國家已全國推廣套用。
中國對電子鎮流器的研究開發起步較晚，技術起點低，早期對這一產品的難度和複雜性認識不足，專用半導體器件開發未跟上，產品質量過不了關，而且市場極不規範，大量的低價劣質品被拋向市場，使消費者蒙受損失，嚴重損害了電子鎮流器的形象。90年代後期，由於生產水平有了迅速發展和提高，從電路設計到了電子器件的配套都進入了較成熟階段，優質產品進入建築工程，隨著中國綠色照明工程的實施，為電子鎮流器推廣套用鋪平了道路，國產電子鎮流器必將迅速趕上國際先進水平，在競爭的國際市場中占有一席之地。
電子鎮流器的組成
電子鎮流器由抗干擾濾波器、整流濾波電路、功率因數調整器、高頻變換、諧振電路、異常狀態保護電路和螢光燈組成，各部分作用如下：
1)抗干擾濾波器：防止電子鎮流器產生的高頻干擾信號進入到電網造成幅射。
2)整流濾波電路：將220V的工頻(50Hz或60Hz)交流電變換成310V的直流電，作為電子鎮流器的電源。
3)功率因數調整器：對本機的功率因數進行調整和補償。
4)高頻變換電路：電子鎮流器的心臟電路，將直流電源變換成20K～50KHz左右高頻電源，去驅動螢光燈。本電路通常採用一對功率管(三極體或場效應管)組成的自激振盪器來實現。
5)諧振電路：用來取代普通螢光燈的啟輝器，它在螢光燈起輝前，可以等效為一個串聯諧振電路，其振盪頻率與高頻變換電路的頻率一致，諧振時，在電容C上產生一個很高的電壓，確保燈管著火點亮。燈管點亮其等效電阻減小，此電阻與電容C並聯，大大地降低了諧振電路的Q值，該電路又成為了一個RL串聯電路，L變成了一個限流器。
6)異常狀態保護電路：當螢光燈不能正常點亮時，很高的諧振電壓會使功率器件燒毀，本電路的作用是保護功率器件在異常狀態時不會燒毀。
基本分類
DC 24V電子鎮流器按性能特點可分為：
（1）普通型，0.6≥120%90%1.4~1.6高頻化使之小型、輕、有節電功能；
（2）高功率因數型H級，≥0.9≤30%≤18%1.7~2.1採用無源濾波和異常保護；
（3）高性能電子鎮流器L級，≥0.95≤20%≤10%1.4~1.7有完善的異常保護功能，電磁兼容；
（4）高性價比電子鎮流器L級，≥0.97≤10%≤5%1.4~1.7集成技術和恆功率電路設計，電壓波動影響照度小；
（5）可調光電子鎮流器，≥0.96≤10%≤5%≤1.7採用集成技術和有源可變頻率諧振技術。
套用領域
石英燈電子鎮流器1、一拖一、一拖二燈箱專用電子鎮流器是專門為戶外燈箱，廣告牌而設計的。優勢有以下幾個方面：
（1）使用安全絕緣性能高，防水防潮性能好，鎮流器溫升低，不會影響燈箱布或燈箱片因受熱而變黃。
（2）方便：
a、可直接插到光管腳上，無須接駁安裝接線柱；
b、鎮流器底部附有海綿貼，可貼上固定鎮流器；
c、配備金屬扣，無須燈管支架也可固定燈管；
d、省去頻繁更換啟輝器的麻煩。
2、一拖一、一拖二普通型電子鎮流器適用於各種普通照明場合燈具的安裝與更換；
3、環形燈電子鎮流器是專門為環形燈而設計，它適用於安裝在吸頂燈具內，如家庭陽台照明、走道照明、樓梯通道照明及其它公共場所照明。
4、石英殺菌燈鎮流器是專門為35W-60W的低壓石英殺菌燈而設計的，用它配用的下射燈壽命長（是白熾燈的4倍）亮度高、色溫恆定、體積小，可用於商店、展示櫥窗、展覽館、珠寶店、酒吧、博物館、專賣店等處的一般照明或特殊區的重點照明。
主要優點
電子鎮流器（1）節能。螢光燈的電子鎮流器，多使用20—60khz頻率供給燈管，使燈管光效比工頻提高約10%（按長度為4尺的燈管），且自身功耗低，使燈的總輸入功率下降約20%，有更佳的節能效果。
（2）消除頻閃，發光更穩定。有利於提高視覺解析度，提高功效；降低連續作業的視覺疲勞，有利於保護視力。
（3）起點更可靠。預熱燈管後一次起點成功，避免了多次起點。
（4）功率因數高。符合國家標準的25W以上的螢光燈，其功率因數高於0.95。但應注意，國家標準對25W以下的燈管規定的諧波限值很高，以致使其功率因數下降到0.7—0.8。
（5）穩定輸入功率和輸出光通量：高品質產品有良好的穩壓性能，在電源、電壓偏差很大時，仍能保持光源恆定功率，穩定光照度，有利於節能。
（6）延長燈管壽命。高品質產品的恆功率和燈管電流下降，以及起點可靠等因素可使燈管壽命延長。
（7）噪音低。高品質電子鎮流器噪音可達35db以下，人們感覺不到噪音。
（8）可以調光。對於需要調光的場所，如：原使用白熾燈或鹵鎢燈調光的場所，代之以高效螢光燈配可調光電子鎮流器，可實現在2%—100%的大範圍調光。
需要注意的是，只有設計優良的電子鎮流器才能發揮以上各種優點。雖然都是電子鎮流器，用於金鹵燈的電
子鎮流器要比用於螢光燈的複雜很多,或者說幾乎完全不一樣。如果設計或製造工藝不到位，一個非常小的疏漏，
都會造成故障。
選用建議
35W聲光電子鎮流器（1）在連續緊張的視覺作業場所和視覺條件要求高的場所（如設計、繪圖、打字等），在要求特別安靜的場所（病房、診室等）及青少年視看場所（教室、閱覽室等）應優先採用。
（2）在需要調光的場所，可以用三基色螢光燈配可調光數字式鎮流器，取代白熾燈或鹵素燈，能大大提高能效。
（3）應選用高品質、低諧波的產品，不應單純追求價廉，應滿足使用的技術要求，考慮運行維護效果，並作綜合比較。
（4）選用小於25Ｗ螢光燈時，如前所述，GB19625.1-2003標準規定的諧波限值很寬，如在一個建築物內大量套用，將導致多種不良後果。設計中應採取有效措施進行限制。
（5）選用的產品不僅要考察其總輸入功率，還應了解其輸出光通量。按規定，使用鎮流器的流明係數（μ）不應低於0.95。歐盟規定了鎮流器的能效等級，也相應規定了流明係數μ≥0.96。
浪涌電流
燈具鎮流器外殼很快人們發現機械繼電器觸點被熔在了一起，但是為什麼會發生這種情況?電路是根據國家電器法規(NEC)的需要設計的，承包商按照工程師的圖紙施工，電子鎮流器是列入UL認證目錄(UL-listed)中的產品，而照明控制繼電器的額定負載的最值設計是合理。那么為什麼繼電器的觸點會熔在一起呢?
最合理的答案是：這是由電子鎮流器的浪涌電流造成的。
1：什麼是浪涌電流
浪涌電流對於照明設計者來說不是一個新的問題，在IES照明手冊上可以迅速查到白熾燈的鎢絲在冷卻狀態下存在相當低的電阻，當首次提供電能時，通過鎢絲的電流量要比當鎢絲達到正常工作溫度時通過的電流量大20～25倍。幸運的是，這種情況通常發生在零點幾毫秒之內。因此為白熾燈負載設計的機械繼電器通常具有超尺寸的觸點以便處理這種電流的初始衝擊。
浪涌電流對用於螢光燈的磁芯和線圈鎮流器影響不大。流向燈內的電流由一個電感器來控制，當首次提供電能時電感器具有較高的阻抗。通常可在不到10毫秒的時間內將浪涌電流量限制在10倍或限制在工作電流值上。因此，為白熾燈負載設計的電路也適用於處理由螢光燈普通鎮流器負載引起的浪涌電流。
然而時代已經變了。作為設計選擇，國家器具能源保護條例幾乎取消了常規磁性鎮流器，最新的設計是電子鎮流器。電子鎮流器具有體積小、輕便、低能耗、消除頻閃，能為先進的燈提供調光特性等優點。電子鎮流器的可靠性問題在早期的設計中已經得到解決，而遺留下來的唯一的缺陷就是浪涌電流問題。
電子鎮流器的設計概念比較簡單。在這種簡單設計中有兩個主要問題。首先，只有當來自整流器的輸入電壓大於電容器的電壓時電流才能流入電容器。在每次AC周期的峰值上電容器都有被充滿電的情況發生，其結果是輸入電流不是正弦波，從而使轉換器出現大量的諧波失真。這可以造成電源線路過熱，給公用事業公司造成很大的麻煩。
鎮流器的製造商在處理這個問題上有兩個設計上的選擇。首先，他們可以安裝一個由電感器、電容器和電阻組成的被動濾波器，在電路中放置在AC-DC轉換器之前。這個濾波器使電流平穩地流入橋式全波整流器，以產生諧波失真(THD)總量被控制在20%～30%之間的正弦波(這同樣有助於提高鎮流器的功率因數)。
第二個設計選擇是採用一個主動濾波器，將其安裝在橋式全波整流器之後。這實際上是一個既可以過濾流入電容器的電流又可為電子鎮流器提供一個高功率因數的電子開關。
鎮流器的製造商們通常願意選擇主動濾波器，這有幾個理由：主動濾波器能將諧波失真控制得比被動濾波器低，一般低於10%。更重要的是採用電子元件的主動濾波器具有比被動濾波器便宜、體積小、重量輕和節省能源等優點。
2、短路問題
由於電感元件的作用，被動濾波器通常可將浪涌電流限制在合理值上。一般最大值是工作電流的30倍，並持續5毫秒。而另一方面，主動濾波器就無法提供這樣的內在利益。在浪涌電流100倍於工作電流的情況下，一個裝在20A電路上的16A電子鎮流器轉換為一個1600A振盪器作為照明控制繼電器和電路自動斷路器!這就大大超過了最大電路自動斷路器和繼電器的設計限制。裝置在牆上的開關和照明控制元件(特別是固態裝置)同樣有損壞的危險。
大流涌電流的兩個附帶的影響是電壓降低和瞬時諧波失真。假設一座大型辦公樓的一整層的電器設備同時開啟，在上千安培電流中測量到的電流波的影響將可能是一個整個建築電源供應瞬息電位差和嚴重的諧波失真。造成的不良結果可能包括計算機和辦公設備的重新啟動，同時可能造成探測器和火警感測器錯誤發出警報。
你可能認為對於鎮流器製造商來說這是一個重要問題。但問題是他們中的大多數並不重視這個問題。幾乎沒有製造商在產品目錄中公布詳細的浪涌電流數據，並且從他們那裡獲取特殊鎮流器的數據也常常是很困難的。
3、系統
T5標準型電子鎮流器遺憾的是，一旦貴公司的工程設計中被人懷疑有問題，“可能”一詞並不是你公司所投保時的保險公司代理人想要聽到的。一個20A線路的最大浪涌電流可以是80～100A、5毫秒以上，無論如何，保證實際設計不超出每個系統元件的限定值範圍是工程師們的專業職責。
4、應該做些什麼?
由於NEC沒有特別提出浪涌電流的問題，因此不足以簡單地假設根據NEC要求安裝的UL-listed電子鎮流器和當地電氣規定要求實際上會提供一個安全和可靠的系統。照明設計者和電氣工程師必須為系統設計承擔全部的責任。
以下三個問題需要考慮：
(1)為設計中所選擇的鎮流器獲取浪涌電流規範。有幾種不同的方法測量浪涌電流，但用來解釋應該如何規範浪涌電流的標準還沒有建立起來。測量應該在提供的電源處於峰值輸入電壓時進行，還是隨機進行?是取多次測量的平均數，還是以記錄的最大值?如何確定浪涌電流的持續時間?什麼是電源阻抗?如果製造商不願意提供浪涌電流規範，這可能是因為他們沒有對全部生產線進必要的檢測，或是意識到這些規範將有可能隨著產品的變更而更改。如果製造商重新設計鎮流器的主動或被動濾波器電路，這些規範同樣也會變更。
(2)在整個系統阻抗允許範圍內，為你設計中的每一個電路計算理論上的最大浪涌電流。
在多數情況下，這是一個不切實際的建議。即使你已經掌握了全部資料，要計算一座綜合辦公樓的電源系統阻抗也是一件困難的工作。通常你還必須接受不精確的數據甚至養成猜測的習慣。更有甚者，你可能不得不為建築物電源系統在未來的擴建預留出設計空間。你當然不會假設在未來更換鎮流器時會有同樣的浪涌電流規範。(3)選擇可承受最大浪涌電流理論值的電源元件(電路自動斷路器、機械或固態繼電器、開關等等)。
這可能需要計算由浪涌電流脈衝所顯示的總能量，在這項計算中你需要詳細的有關最大浪涌電流及其衰減特性的資料。特別有關係的是固態繼電器、手動照明開關和占用感測器。這些裝置的設計很少可以承受1000A的電流，所以設計時應該仔細選擇這類裝置(最好的固態繼電器包括零交叉整流電路，該電路可將浪涌電流限制在合理的水平。當然，這將取決於特別的鎮流器設計和浪涌電流的持續時間)。
5、規範和規則
電子鎮流器工作原理圖照明設計師和電氣工程師們並不會根據某個製造商的特殊產品來設計照明、電氣系統。特別是當有關浪涌電流規範的標準還沒有建立起來時更是如此。
在套用中規定通用的產品是可行的。這個問題將涉及制定規章者和建築管理者。當將來需要更換鎮流器時，會發生什麼情況呢?在檔案中無限期地保存原始的工程設計數據的想法是不切實際的，也沒有理由假設維修人員會同意僅僅為了替換幾個鎮流器而再做工程研究。
實際上真正需要的是那些規範和規則以便能夠清楚地限定如何測試浪涌電流，這些規範指定最大允許值從而使任何電子鎮流器都能夠與其它UL-listed元件相匹配。某些鎮流器的製造商曾經提出一些問題，但除非整個行業同步進行並且有可接受的工業標準，否則他們的努力將是沒有意義的。
技術術語
電子鎮流器鎮流器與燈的組合對電源輸入功率的有效利用，在有些地方也表示為Watt/VA或COSΦ。一般來說電感鎮流器的PF為0.5，即使經過電容校正也只能達到0.8左右，而電子鎮流器通常能做到0.95~0.99，它的意義在於您用足了發電廠供出的每一瓦電，並對環境保護作出了卓越的貢獻。
（2)THD（TotalHarmonicDistortion）總諧波失真
鎮流器與燈在額定電源電壓下工作時，燈達到穩定工作狀態之後，輸入電源電流中奇次諧波各分量之和。根據博里葉定義矩形波是由一系列具有共同用期但頻率不同的正弦波疊加而成，那末諧波含量越大對輸入的正弦波形破壞就越大。在使用電子鎮流器較多的場合，如THD值較大則會影響到三相交流電輸入的中線電流，由於正弦波被破壞，中線電流會偏大，所以一般我們在大規模使用電子鎮流器時選擇THD在15%-25%之間的性能價格比會較合適。
(3)CF（CrestFactor）波峰係數
在額定電源電壓下，鎮流器與燈配套工作時，當燈達到穩定工作狀態之後。流過燈管的電流狀態輸出電流的峰值與均方根值的比值CF=PK/rms。通俗的講CF值越小，流過燈管的電流越穩定，燈管壽命越長。IEC/GB的標準為CF≤1.7。
(4)EMC（ElectromagneticCompatibility）
設備或系統在電磁環境中能正常工作且不對該環境中任何事物構成不能承受的電磁騷擾能力。在歐美有不同的執行標準。A．FCC（USAStandardClassA；ClassB）B．CISPR（國際電工委員會CISPR15）C．EN55015（歐洲標準）。中國將按照歐洲的標準執行。
當用戶在使用符合標準的鎮流器時，它的外圍電子設備將不會受到干擾，如電子計算機，無線電話，及一些專業的電子設備
基本參數
（1）高功率因數，功率因數>0.9
（2）流明係數>95%
（3）工作溫度-15℃-+50℃4、最高溫升15℃
（4）工作電壓範圍160VAC-240VAC
（5）產品設計與加工程式嚴格按ISO9002的質量保證體系來運作,原材料層層把關,篩選,成品最終要全部檢驗、老煉，合格方可入倉。
工作原理
金鹵燈電子鎮流器電子鎮流器是一個將工頻交流電源轉換成高頻交流電源的變換器，其基本工作原理是：
工頻電源經過射頻干擾（RFI）濾波器，全波整流和無源（或有源）功率因數校正器（PPFC或APFC）後，變為直流電源。通過DC/AC變換器，輸出20K-100KHZ的高頻交流電源，加到與燈連線的LC串聯諧振電路加熱燈絲，同時在電容器上產生諧振高壓，加在燈管兩端，但使燈管"放電"變成"導通"狀態，再進入發光狀態，此時高頻電感起限制電流增大的作用，保證燈管獲得正常工作所需的燈電壓和燈電流，為了提高可靠性，常增設各種保護電路，如異常保護，浪涌電壓和電流保護，溫度保護等等。
為了使螢光燈、殺菌燈正常工作，必須滿足三個條件：
a、燈絲的預熱電流或燈絲電流；
b、高電壓啟動；
c、限制工作電流。
產品介紹
高壓鈉燈電子鎮流器電子鎮流器可分為4大系列15個品種：
1、一拖一，普通型與燈箱型專用電子鎮流器分為20W、30W、40W共6個品種；
2、一拖二，普通型與燈箱型專用電子鎮流器分為2X20W、2X30W、2X40W共6個品種；
3、環形燈用電子鎮流器分為22W、32W共2個品種；
4、石英殺菌燈鎮流器適用於35-60W共1個品種；
註：20W、40W是針對T10、T12管來說的，18W、36W是針對T8燈管來說的。所以講20W，也可以理解為18W，同時T8管的36W我們也可以理解為T10、T12的40W，因為它們的鎮流器是通用的。
注意事項
電子鎮流器檢修時卸下燈管，從燈架兩頭R的塑膠罩中取出兩塊電路板A、B，把燈絲彈簧片的四根接線1-4焊下，依次焊到燈管兩頭的燈絲引腳上，在市電引人端接上開關SWi和電源插頭。接上5w1是非常必要的。在維修時發現，不接SW1，在插接加電過程中，多次損壞電子鎮流器，這是因為插接過程中，往往會出現多次通、斷的情況，這樣會產生很高的尖脈衝電壓擊穿易損元件。
使用選擇
高頻電子鎮流器（2）注重產品質量和水平。市場上的電子鎮流器很多，質量和水平大不相同，可謂良莠不齊，魚龍混雜。主要表現為：諧波含量大；流明係數低；可靠性不高；使用壽命短。這些產品雖價格低廉，但帶來的不良後果必須注意，建議不要使用。
主要區別
與電感鎮流器相比，電子鎮流器的優勢明顯

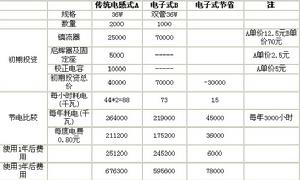

電子式和電感式鎮流器投資對比主要表現在以下四方面：
a、燈管（泡）在採用了高頻或低頻方波電流點燈工作後，其系統發光效率得到大幅度提高。在同等條件下，要得到相同的照度，相對於傳統電感鎮流器，使用電子鎮流器其輸入功率普遍可減少10%以上。
b、電子鎮流器自身的損耗小。市面上較好點兒的400W電子鎮流器效率可達93%以上。
c、功率因數高，可達0.99。
d、輸出燈功率穩定，市面上較好的電子鎮流器，電源電壓輸入變化±15%時，輸出燈功率變動小於3%，不致造成燈泡短時過載，而縮短燈壽命，也避免了不必要的浪費。
2、節約資源
生產電感鎮流器需要消耗大量的矽鋼片和漆包線，而電子鎮流器則可以大大減少資源損耗。以400W金鹵燈（CWA鎮流器）為例，需要銅2.0公斤，矽鋼片4.0公斤，而使用電子鎮流器，只需要銅約0.4公斤，不需要矽鋼片。
3、點燈參數優越
電子鎮流器比電感鎮流器有更優越的點燈參數，可以取得更好的點燈效果。輸出燈功率恆定，電路設計可以做到輸入電源電壓在120--265V的寬範圍中變化，其輸出的燈功率變化<3%，對於供電質量不高，電源電壓波動大的場合，電子鎮流器將更顯其優勢。等的啟動過程中，燈電壓逐漸上升，燈電流逐漸減小，其燈功率隨燈電壓增加而增大，當燈功率達到額定功率值時，其燈功率基本不再隨燈電壓變化而變化，即燈功率保持不變，由於燈輸出功率恆定，進而可有：
①、點燈功率恆定，使得燈泡色參數一致性比較好。
②、氣體放電光源有負阻工作特性的同時，尤其在其壽命的後期，燈泡（管）管壓會逐步升高，這時電感鎮流器的輸出特性基本上為恆流輸出，燈電流變化很少，使燈功率提高（這會加速燈的老化），進而又使燈（管）管電壓提高，如此下去，將使燈泡（管）快速壽終。
電腦鍵盤超音波清洗機 4、具有自動保護功能
高壓氣體放電燈的點燈電路一般採用高壓啟動，一些燈泡啟動特性差，或是點過一段時間後啟動困難，特別是在熱啟動的時候，傳統的點燈電路就極易產生輝光拉弧放電，這樣長時間無法進入弧光放電過程，這會損傷電弧管裡面的電極，使燈泡壽命縮短。一些採用間隔脈衝觸發的新型電子鎮流器可以有效地解決因啟動困難而縮短燈泡壽命的困難。同時還有明顯的保護效果，當燈出現輸出短路，輸出開路，過熱等異常情況時，具有自動保護功能，可以很大程度上提高電子鎮流器工作的可靠性。
5、實現了自動控制功能
實現了各種自動控制，如對燈光的智慧型化控制，根據燈泡的特性，鈉燈泡可調範圍為40--100%，而金鹵燈泡也可達50--100%，滿足了照明的多時段多場合的需要，這對於許多場合是非常必要的，提升了照明品質的同時還可以大量節約電力。
通常採用如下方法來實現對燈光的控制：
a、採用紅外感測器。通過檢測人體信號進行控制。如在超市、倉庫、加油站、停車場等。
b、套用光敏元件。根據自然光或其他光源信號，自動調節燈功率，實現自動調光，可套用於辦公室、工礦照明、農業照明等多種場合。
c、時鐘控制。典型套用於路燈照明，設定不同程式，使路燈在每天24小時不同時段內，有不同的光照度輸出。道路、街道、隧道等採用這種控制可以大量地節能。
d、手動調光。高壓鈉燈、金鹵燈都可以在寬範圍內通過調節輸入到燈泡的功率大小來實現連續無抖動的調節。
套用問題
引線型電子鎮流器2、工作環境難以如願。電子鎮流器對使用環境的要求使得對燈具設計提出了新要求。比如鈉燈主要用於戶外道路照明，每天工作時間平均在12小時左右，工作時間較長，且露天工作，直接受到一年四季較大溫差、狂風暴雨、閃電雷擊的影響。另外，還要考慮到鎮流器和燈泡都安裝在密封的燈具外殼內，大功率燈泡所發出的熱量遠遠高於夏季環境溫度。鎮流器若能經得起高溫這一關的考驗，壽命就不成問題！
3、散熱問題是老大難。散熱問題是影響電子鎮流器壽命的重要因素（尤其大功率電子鎮流器）。對目前大量發展的一體化燈具，難以安裝使用，主要是電子鎮流器一般要求工作環境溫度應低於55℃，使電子鎮流器外殼溫度保持在75℃以下，來保證電子鎮流器的使用壽命。而實際運行中卻很困難，因此，設計美觀大方，有良好散熱效果的燈具，是時代所需。從行業整體現狀看設計實用型的大功率電子鎮流器還有待於完善。
4、成本期待百姓價。電子鎮流器雖然其綜合經濟效益高，但是由於一次性投資高，在使用一年後才能逐漸顯現其運行成本的優勢，還難以被人們廣泛接受。還有要提高可靠性，成本必然更會大幅增加。但隨著電子技術水平的快速發展，以上問題都將陸續得到改善，電子鎮流器必將成為綠色照明的重頭戲而被廣泛的關注和套用。
性能檢測

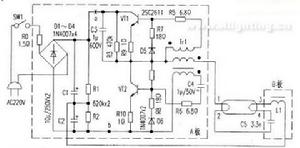

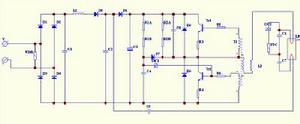

電子鎮流器電路圖電子鎮流器好壞的判斷，還可以通過接燈管來測試。一般用戶對電子鎮流器好壞的判斷，可以用以下方法：
1、點燈後，根據其噪音值，用耳朵聽就行了，好的電子鎮流器可以做到無聲或者聲音極微小，一定比電感鎮流器小很多。
2、點燈後，觀察燈管，無閃爍，打滾，啟動時又兩種現象，一是1-3秒後亮燈，燈直接到最大亮度，二是預熱啟動，先亮1-3秒（非最大亮度），後達到最大亮度。
3、測電壓，這種方法比較專業一些，需要萬用表。二進為黑線和白線，接220V交流。四出為輸出，一般兩根紅線，兩根藍線。上電後，根據說明書測出線的電壓，與說明書一致的話，基本可以判定為正常的電子鎮流器。
與電子鎮流器的性能對比
與電子鎮流器的性能對比主要從以下幾個方面進行。1.自身功耗。
這是節能的最重要指標，以管形螢光燈最常用的36W/40W規格為例，普通電感鎮流器功耗約為9W，而節能型電感鎮流器按各種不同形式約為4-5.5W，電子鎮流器約為3.5W.電子鎮流器自身功耗比較難以測定，因此許多非正確的測定方法會得出電子鎮流器功耗更小的結論，但實際上電子鎮流器要全面達到預熱要求，EMI和EMS要求，並要滿足功率因數和諧波和要求，自身功率大都在3-3.5W.
2.光效比。
對普通電感鎮流器來說，與基準燈配合光效約為基準流器與基準燈配合組件的0.95-0.98倍。節能型電感鎮流器光效比約為1.02-1.05倍。電子鎮流器因為用高頻電流點燃燈，因此其光電轉換率要高於工頻，另外由於自身功耗小，使它與基準燈配套後光效進一步提高，但由於目前電子鎮流器在燈正常工作時仍有一分支電流流過燈的陰極，這一電流幾乎不產生可見光晨、而只以發熱形式消耗一部分電能，因此電子鎮流器的綜合光效約為1.10倍。
3.開機時的浪涌電流。
這一指標檢測與電源內阻抗有關。當電源容量在50KVA（電源內阻抗約為IΩ時在0.1s時間內，電感鎮流器的開機瞬時浪涌電流以約為正常線電流的1.5倍，國產標準型電子鎮流器約為正常過線電流的10-15倍，進口高檔電子鎮流器約正常進線電流的8-10倍，而國產低檔H型電子鎮流器約為正常進線電流牟15-20倍。對於大面積照明場合，往往採用一個開關控制幾十支燈，浪涌電流會使開關觸點過早損壞甚至使線路過流保護器動作。
4.電磁兼空EMI.
電子鎮流器由於工作於高頻狀態，內部的功率管下於開關工作狀態，因此有較大和高頻基波和高頻的諧波（9kHz-30MHz）通過電源線傳導或空中對外輻射對外形成干擾。為使這種干擾小於EN55015的規定值，電子鎮流器必須具有較好的濾波網路才能達到要求，這勢必增加產品成本並將略微增加電子鎮流器的自身功耗。目前國產標準型和進口的電子鎮流器大量使用時，對外電磁干擾很嚴重，甚至發生過開燈時造成電視及空調紅外遙控失靈的現象。而電感鎮流器只要伏安特性設計得較好就沒有這方面的問題。
5.電源電流諧波。
電感鎮流器在設計時只要注意使鐵芯工作在準線性段，就能有效地使諧波總量≤10%.國產標準型電子鎮流器目前的諧波含量一般控制在10%~13%.進口電子鎮流器諧波總量約為8%~12%.而且前國產大量的H級電子鎮流器諧波總量約為25%~34%，這類鎮流器已不能達到IEC61000-3-2的標準（在我國對應的國家標為GB17625-1998）要求。
6.耐電源中的瞬時過電壓。
電網線上由於受到雷電感應，高壓觸發脈衝，電感負載切斷時的自感電動勢等自然和人為的瞬時過電壓影響，存在著脈寬為ns級ms級的高壓脈衝，其幅值約為0.8-3kv.當這類脈衝作用在電子鎮流器上時差的電子鎮流器將會立刻因電晶體的擊穿而損壞。國產標準型電子鎮流器和進口的電子鎮流器雖說能抵抗這一衝擊，但成本也將略有上升。電感鎮流器則完全不存在這方面的問題。
7.燈光的頻閃問題。
傳統的電感鎮流器由於受電網交流電過零的影響對50Hz電網來講會使燈產生第秒100次的頻閃。這對於運動物體的照明和攝影是很不利的但這可以通過一半照明燈用串聯電容的方法使這一半燈電流移相近90°來彌補這一缺點，同時也提高了雙燈的綜合功率因數。
電路分析
電子鎮流器由於半橋諧振式逆變電路工作可靠，對開關管耐壓要求較低，所以採用半橋諧振式逆變電路為燈負載供電的功率變換電路使用最為廣泛。它主要由：交流市電供電整流電路（濾波）、啟動電路、串聯諧振高頻逆變電路、保護電路、燈負載幾部分組成。
這是一個典型的、自激振盪、自啟動的LC串聯諧振半橋逆變的高頻交流電子鎮流器電路，諧振主要由L、、C3、C4完成，利用諧振時C4上的高頻電壓點亮燈負載，當燈負載電流發生變化時，會影響諧振迴路Q值，從而影響諧振電容C4上的諧振電壓，來實現穩定燈負載電流的作用。由於這種電路採用元件少、造價低，所以中國國內市場上見到的高頻交流電子鎮流器大多採用類似的這種電路。
但這種電路存在以下缺點：
（1）無燈絲預熱功能，易產生燈絲電極濺射作用，而降低燈絲的使用壽命，使用時間一長易造成燈管一端發黑的現象；
（2）由於採用市電整流後直接給半橋逆變級供電，所以會產生很強的高次諧波干擾，降低交流市電輸入側的功率因數，並降低電源供電效率，採用這種電路的高頻交流電子鎮流器大量使用時，會造成三相四線供電電網的地電位偏移，因而造成用電設備的損壞；
（3）由於半橋逆變級工作在高頻開關逆變狀態，所以產生的高次諧波，會產生相應的電磁幅射干擾，影響其它用電設備的正常工作；
（4）由於電路沒有設保護電路，所以一旦市電電源供電發生故障（如電網電壓升高過多）或燈負載發生破裂等故障時，易造成電路損壞，嚴重時還會發生火災事故。
（二）雙級諧振式高頻交流電子鎮流器
電子鎮流器針對單級半橋諧振式高頻交流電子鎮流器電路存在的以上缺陷，人們又開發設計出了雙級諧振式高頻交流電子鎮流器電路。它主要在普通的單級諧振高頻交流電子鎮流器的基礎上，再加了一級有源功率因數校正（APFC）電路，用以進行交流市電輸入整流濾波的功率因數校正，並限制高次諧波成分，從而達到減小電磁幅射干擾，提高輸入側功率因數的目的。並且由於有源功率因數校正（APFC）還有預穩壓的作用，同時還可以調光（調節APFC輸出電壓），所以既可提高電子鎮流器的電性能，又可提高電子鎮流器的可靠性。
有源功率因數校正按電路構成可分為：降壓式、升/降壓式、反激式、升壓式等幾種。按控制市電輸入電流的工作原理可分為：平均電流型、滯後電流型、峰值電流型、電壓控制型幾種。按功率因數校正電路中電感電流的工作方式又可分為：電流連續型（CCM）、電流不連續型（DCM）。
由於升壓式有源功率因數校正電路具有PF值高、THD小、效率高，但需輸出電壓高於輸入電壓，適用於75W-2KW的套用場合，所以目前套用最為廣泛。
由於DCM型APFC電路簡單，開關管應力小的優點，所以在電子鎮流器中套用廣泛。
兩級式具有APFC功能的高頻交流電子鎮流器電路由於增加了一級有源功率因數校正電路，所以增加了電路的複雜性，使成本提高許多，雖然雙級式高頻交流電子鎮流器性能好，但由於成本、體積等原因也很難於大範圍推廣使用。
(三)無源功率因數校正
針對兩級式有源功率因數校正電路的缺點，人們又試圖探討用無源功率因數校正的方法來提高高頻交流電子鎮流器的性能，如經常提到的有採用三隻二極體和二隻電容器的逐流電路的無源功率因數校正和高頻複合能量反饋等方法，雖然在理論分析上可行，並有相應的實驗結果、結論，但是未見廣泛使用。還需進一步提高技術性能，但無疑這是一個很好的發展方向。
（四）常用高頻交流電子鎮流器調光
由於高頻交流電子鎮流器具有節能的優點，特別是在不需電子鎮流器滿功率進行的場合下，採用調光控制節能效果會更加明顯。
調光控制有一個用戶可控制的調光控制輸入端並應具有以下基本功能：能檢測燈電流、燈電壓、燈功率；利用反饋電路來調節用戶設定的亮度。
調光方法
電子鎮流器1、占空比調光法
這種調光控制法利用調節高頻逆變器中功率開關管的脈衝占空比，實現輸出功率調節，對半橋逆變的最大占空比為0.5，以確保半橋逆變器的兩個開關管有一個死時間，以免兩個開關管共態導通損壞。
這種調光方法存在的問題是：如果電感電流連續並滯後於半橋電壓Uxy，則開關可能導通時工作在零電壓狀態，關斷瞬間需採用吸收電容達到ZCS工作條件，這樣可進入ZVS工作方式，這是優點，EMI和開關管應力可明顯降低。然而，如果占空比太小，以至電感電流不連續，將失去ZVS工作特性，並且由於供電直流電壓較高，而使開關管上的應力加大，這種不連續電流導通狀態將導致可靠性降低和加大EMI幅射。
除了小的脈衝占空比，當燈管發生故障時，也會出現不連續電流工作狀態，當燈為開路故障時，電感電流將流過諧振電容，由於這個電容的容量較小，所以阻抗較大。除非兩個開關管有吸收電路保護，否則開關管將承受很大的電壓應力。
2、調頻調光法
調頻調光法也是常用的調光方法。如果高頻交流電子鎮流器的開關頻率增加，則電感的阻抗增加，這樣，電感電流就會下降。
調頻調光法的局限性：
A．調光範圍由調頻範圍決定，如果調頻範圍不大，則功率調節範圍也不大。
B．為了實現在低燈功率工作條件下實現調光，則調頻範圍應很寬（即從25KHZ--50KHZ）。磁芯的頻率範圍、驅動電路、控制電路可能限制調光範圍。
C．在整個調頻範圍內不易實現軟開關。輕載時，不能實現軟開關，並使開關管上的電壓應力加大。硬開關的瞬態過渡是EMI幅射的主要來源。
D．如果半橋逆變器不工作在軟開關狀態，則導致逆變器的損耗加大，導致效率降低。
E．當開關頻率在紅外遙控的頻率範圍內時，螢光燈將發射低電平的紅外線，如果調頻範圍很大，其它的紅外遙控裝置如電視機將會受到影響。
F．燈電流近似反比於逆變器開關頻率，調光與開關頻率間不是線性關係。
G．當燈管發生開路故障時，將出現DCM工作狀態，特別是當開關頻率很低時。
電子鎮流器A．調節半橋逆變器供電電壓來實現調光。
B．採用固定占空比（約0.5）的方法，使半橋逆變器工作在軟開關電感電流連續的寬調光範圍調光（這也可使開關控制電路簡化）。
C．由於開關頻率固定，所以可以針對給定的燈型號簡化控制電路設計。
D．由於開關頻率剛好大於諧振頻率，所以可以降低無功功率和提高工作效率。
E．由於開關頻率固定，所以可以較方便的確定無源器件的參數。
F．在較寬的燈功率範圍內（5%--100%）保持ZVS工作條件。
G．在很低的半橋逆變器供電電壓下，將會失去軟開關特性，將會出現電感電流不連續的工作狀態。然而在直流供電電壓很低的情況下，這種工作狀態不再是個問題，這時的開關管應力和損耗將很小，即使硬開關在低直流供電電壓情況下（如20V），也不會產生太多EMI幅射。
H．可實現平滑和幾乎線性的燈功率控制特性。
I．可得到低功率解決方案，半橋逆變器的供電電壓可以選得很低（如5%--100%的調光範圍對應30-120V），這樣可採用低電壓電容和MOSFET。
J．調光控制僅通過控制SEPIC變換器輸出電壓實現。由於半橋逆變器工作在恆頻工作狀態，所以可採用簡單的AC/DC控制即可實現調光。
K．燈電流近似和DC變換器的電壓成正比，調光幾乎和SEPICDC變換器的輸出直流電壓成正比。調光曲線如圖6所示。
4、脈衝調相調光法
利用調節半橋逆變器中兩支開關管的導通相位的方法來調節輸出功率，從而達到輸出調光的目的。相控調光法主要有以下特點：⑴可調光至此1%；⑵可在任意調光設定值下啟動；⑶可套用於多燈套用場合；⑷調光相位燈功率關係線性好。
故障檢修
電子鎮流器組件2.在確定整流濾波電路良好後，再著手檢查以後的電路。由於a處斷開，用萬用表RX10k擋正測a，b兩點間的電阻(紅表筆接b，黑表筆接a)，此值應大於500kSZ。若為00，應查R10，VT2的c-e極間是否燒斷；若在470kn左右，則在VT2的c-e極間嚴重漏電，甚至短路，這裡提出一個容易誤判的問題，當a，b之間的電阻時只有30kf左右，好像是VT2漏電，其實不然，因為用1OkS2擋測量，表內9V電壓加在a，b間，給VT2注人偏流，VT2處於導通狀態，所以c-e間電阻小，不是漏電。
3.確定a，b間電阻正確後，用萬用表Rxlk檔測VTl和VT2的兩個PN結電阻，大致判斷這兩隻三極體的性能。需注意的是，測VT1的PN結電阻時，要斷開R5，才能獲得正確讀數。用Rxl擋測R5至1110的電阻值，這些電阻都有燒斷的例子。燒斷119，1110更是常見的，這兩隻電阻使用過久阻值會增加，只要它們的值大於2dZ，電路就不容易起振，燈不亮，應重點檢查。至於D5、D6、C4的耐壓較高，磁環變壓器Trl繞組線徑粗，絕緣也好，這些都不可能損壞。
4.經過以上靜態測量，檢查完故障元件，把電路復原，仔細檢查一下電路板上的焊點及元件有無短路、觸碰、鬆動、斷裂的地方。經校正無誤後加電，大多數情況下，日光燈都能恢復正常工作，但還可能出現以下故障，應逐一排除。
(1)仍然出現過流，繼續燒RO，這主要是VT1或VT2的c-e間耐壓一F降，存在高壓軟擊穿，必須選用耐壓足夠的三極體更換。另外，C3或C5的耐壓不足，用萬用表檢查不出來，最好焊下用500V的搖表測它的絕緣電阻應為o0，否則視為漏電。
(2)燈管兩端發紅，亮度明顯不足。這時，首先用萬用表的交流擋測燈管兩端的電壓，應為100V左右。這僅為參考值，並非是實際數，因為燈管兩端電壓波形並不是標準的正弦波，且頻率在20kHz以上，超過萬用表的頻響範圍。若此電壓低於100V較多，可能是VT1或VT2的性能下降，導通程度不足。無示波器的情況下，用數字萬用表測兩管的b-e極電壓約為一0.4V，若偏差太大，甚至為正值，說明管子未處在飽和導通狀態，宜換管子試驗，不要盲目調整電路。
若燈管端壓已達100V，仍然發光不正常，則是燈管性能不佳。通常判定日光燈管好壞，只是測其燈絲電阻，若燈絲未斷，管內無大面積發黑，就視其完好。但是，劣質燈管雖其燈絲未斷，管內無發黑的痕跡，但卻不能正常使用。
(3)燈管亮度不足，管內有螺鏇狀的光圈，這是流過燈管的電流小，其主要原因是C5的容量下降太多，不妨在C5兩端並接一隻2.2nF1630V的電容試試。各種牌號的電子鎮流器中，諧振電容C5的容量不一樣，大致在3-10nF之間.其容量過大或過小都會使燈管不能正常發光。
發展理念
陶瓷金鹵燈電子鎮流器保持燈瞬時輸出功率恆定，如採用方波電流驅動就可得到燈瞬時輸出功率恆定的輸出特性，進而保證不發生“聲共振”現象。
2、異常保護功能：
電子鎮流器在與燈管配套使用中有可能出現燈管漏氣、不激活、不啟動及主電路電流過大等異常情況，為了不致導致鎮流器損壞，在燈管發生異常時，自動關閉鎮流器，以保證鎮流器的安全、性能及可靠性。
3、過電流、電壓控制：
當供電質量不高，電網中各種諧波和噪波污染（如瞬時高壓、高能脈衝）嚴重，以及雷擊過流衝擊等都會直接影響或損壞開關管、電容器等，為此需要設定過電流、電壓保護。
4、降低溫升：
鎮流器在長時間的工作後溫度會大幅升高，鎮流器的溫升主要來自半導體元器件產生的功耗而發熱，溫升提高，其壽命必然縮短，設計時，要儘量減少功耗，提高效率，性能優良的電子鎮流器電效率一般在90%以上。採用專業電子絕緣膠封灌，可使產品整體溫升降低，防止水、灰塵等雜物進入，避免因潮濕引起的短路造成產品損壞，進一步提高了產品的可靠性，同時也避免運輸震動和衝擊造成的損壞。
5、寬電壓工作範圍：
一些偏遠經濟欠發達地區供電質量較差，電壓變化較大，電子鎮流器應能適應電網變化，保持正常工作。
6、燈電流波峰係數控制：
螢光燈壽命取決於燈管陰極的發射能力。燈電流波峰係數是影響陰極發射能力和發射電流穩定性的重要指標，國家標準規定控制在≤1.7，燈電流波峰係數高，燈陰極受到損傷度大，燈管發黑時間加快，壽命必然下降，燈電流波峰係數過大，還會帶來附加閃動。
發展歷程
數字式電子鎮流器電子鎮流器發展的三個步驟：模擬式—混合式—數字式
數字式電子鎮流器是針對於模擬式的電子鎮流器而言，鎮流器在出現了電子鎮流器後，是先從模擬式開始，初期的電路，一般而言，模擬式迴路的電子鎮流器，結構比較簡單，功能比較單一，要實現標準的要求如3C的要求，則迴路的構建比較複雜，且不易實現預熱啟動、Cut-off及其它的保護功能；如果能實現這些功能的模擬式電子，則在產品的一致性、可靠性上則面臨較大的難題，不易解決。但普通模擬式電子具有成本的優勢，在電子鎮流器替代電感鎮流器的市場化進程中，起到十分重要的作用，至今仍是市場走量最大的品種。
伴隨市場的發展，用戶的要求愈來愈高，普通模擬式電子鎮流器鎮流器也在逐步向數字式轉變，於是混合有數字和模擬電路的電子鎮流器出現在市場上，電路上前段模擬，後段數字，或者前段數字，後段模擬，這些混合型電路較大提升了普通模擬電路品質要求，可以簡單的部分實現標準性能要求及可靠性要求，也是一種不錯的過渡性選擇，可以滿足部分要求相對高一點市場需求，但成本高於模擬式電子。
真正可以滿足安全要求、性能要求、EMI及EMC的要求，並同時實現產品高可靠性要求，則一定要走數字式電子鎮流器的路。數字電路以特有的高穩定性、高可靠性、高邏輯性，可以方便實現標準所規定的各種要求，如：寬電壓甚至全電壓啟動（120-277V）、程式式預熱啟動、異常狀態診斷及保護等，數字式電子鎮流器可以真正實現國家標準要求，方便的套用於各種場合。
就單個造價而言，數字式高於模擬式和混合式電子鎮流器，但以TOC（客戶總成本）的觀點來看，即總成本=採購成本+使用成本+維護成本，數字式電子鎮流器的採購成本是高的，但它的使用成本和維護成本卻大大降低，最終
電子鎮流器其總成本（TOC）還是遠遠低於模擬式電子及混合式電子鎮流器；數字式電子鎮流器有高達5年的品質保證（或大於20，000小時），同時極大的發揮燈管的效能及使用壽命，是一款真正給客戶創造價值、符合國家節能環保產業政策的產品。
數位化在國家生活中已成滾滾潮流，不可阻擋，沒有人再持磚頭一樣的大哥大手機（模擬機）了，儘管當年它風頭出盡；小巧的MP3、MP4也早以取代磁帶機（模擬機）掛在腰間；曾經不可一世的柯達公司，也不得不推出數位相機，儘管它非常希望用戶買它的膠捲（模擬式）。國內電子鎮流器的數位化之路也是由市場和客觀決定，它不會因我們簡單的認同就全面到來，也不會因簡單的拒絕就離開，但就歐、美、日等先進國家節能環保的經驗和照明產業來看，數字式電子鎮流器早已如火如荼的展開，在世界一體，國內電子鎮流器的數位化之路也很快會到來。
