萬家寨水利樞紐位於黃河北幹流托克托至龍口峽谷河段，左岸隸屬山西省偏關縣，右岸隸屬內蒙古自治區準格爾旗。控制流域面積39.5萬平方公里,總容量8.96億立方米,調節庫容4.45億立方米。每年向內蒙古和山西供水14億立方米。電站裝機108萬千瓦，年發電27.5億度。工程於1993年立項，1994年底主體工程開工，1995年12月截流，1998年10月1日蓄水，1998年11月28日首台機組發電，2000年全部機組發電。萬家寨水利樞紐是一座以供水、發電為主，兼有防洪、防凌等效益的大型水利樞紐。

地質簡介

壩址基岩為寒武系灰岩，薄層泥灰岩、頁岩、白雲岩、白雲質灰岩。岩層產狀平緩，走向NE，傾向NW，傾角2°～3°。壩基大部分岩體飽和抗壓強度為88.4MPa～176.9MPa，相對軟弱的泥灰岩、頁岩在新鮮狀況下的飽和抗壓強度平均值大於80MPa。在河床壩基部位發育有10條層間剪下帶，埋深淺、傾角平緩、抗剪強度偏低。

工程施工

樞紐主要建築物有混凝土重力壩、引黃取水口、壩後式廠房、開關站等。樞紐主要水工建築物設計洪水標準為100

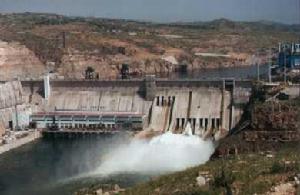

0年一遇洪水，洪峰流量16500m3/s；校核洪水標準為10000年一遇洪水，洪峰流量21200m3/s。平均年輸沙量1.49億t。最大壩高105m，壩頂長443m。泄洪排沙建築物布置在河床左側，最大泄洪能力21100m3/s，其中：底孔8個，孔口尺寸4m×6m，孔口底坎高程915m，單孔最大泄量719m3/s；中孔4個，孔口尺寸4m×8m，孔口底坎茼程946m，單孔最大泄量675m3/s；表孔1個，孔口淨寬14m，堰頂高程970m，最大泄量864m3/s。泄洪排沙建築物均採用挑流消能。引黃取水口2個，布置在左岸擋水壩段，孔口尺寸4m×4m，底坎高程948m，單孔最大引水流量24m3/s。電站進水口6個，進口底坎高程932m，引水壓力鋼管直徑7.5m，採用壩面淺埋式布置。電站壩段排沙鋼管5個，進口底坎高程912m，駝峰底坎高程917m，排沙鋼管直徑2.7m，庫水位952m時，單孔泄量57m3/s。壩後式廠房裝有6台單機容量為180MW混流式水輪發電機組，開關站位於廠壩之間，採用戶內封閉式組合電器，輸電電壓為220kV，向山西、內蒙古側各出線3回。

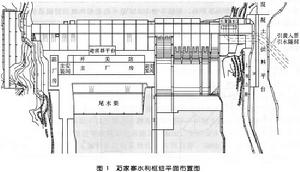

平面布置圖

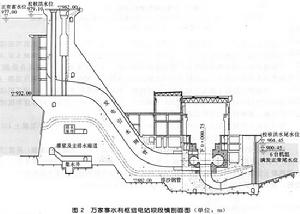

橫刨面

工程投資

施工採用分期導流，一期先圍左岸，右岸縮窄河床導流；二期圍右岸，左岸5孔9.5m×9m導流底孔及壩體預留缺口 (寬38m)導流。主體工程量：土石方開挖132萬m3，混凝土澆築178.85萬m3，金屬結構安裝1.38萬t，鋼筋鋼材4.02萬t。工程概算靜態投資42.99億元，總投資60.58億元。

工程意義

黃河北幹流地區是中國嚴重缺水地區之一，年平均降水量不足500毫米，僅晉蒙地區缺水量就達30億立方米，人畜飲水非常困難，黨中央，國務院領導對該地區水資源緊張狀況非常關心，於1992年批准修建萬家寨水利樞紐工程，解決晉蒙地區人們的工農業及生活用水問題，1994年主體工程開工，1995年實現截流，1999-2000年併網發電，每年向晉，蒙兩省（區）供水14億立方米。這對解決兩省和周邊地區水資源短缺，最佳化華北電網能源結構，都具有十分重要的戰略意義。

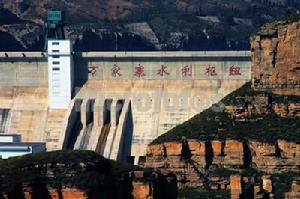

有幸去薛家灣參觀了萬家寨水利樞紐，還簦上了最高頂，眺望水庫的全景，遺憾攝影水平和鏡頭有限，沒把水庫壯觀的景象展示出來。
這裡離老牛灣不遠，黃河老牛灣的水質清澈就是水庫修建的緣故。

工程驗收

萬家寨水利樞紐主體工程共分Ⅲ個標段：第Ⅰ標為大壩工程，主要包括混凝土重力壩、泄水建築物、引黃取水建築物和GIS開關站等；第Ⅱ標為廠房工程，主要包括廠房土建、水輪機設備安裝、電氣一次設備安裝和電氣二次設備安裝；第Ⅲ標為機電設備和金屬結構採購標。第Ⅰ標、第Ⅱ標均在施工現場完成施工和安裝，並由建設單位和監理單位組織完成驗收；第Ⅲ標是在生產和設備製造廠家完成生產和製造，由建設單位和監造單位組織完成驗收；各個階段驗收中的重要階段由公司組織，水利部主持現場驗收。截至2001年年底，主體工程均按設計要求完成，並通過各個相應階段的驗收，部分尾工消缺項目已作了進度和費用安排。

移民安置

萬家寨水利樞紐工程施工區征地6583畝，其中耕地2915畝，已在1997年前完成。庫區淹沒影響涉及內蒙古自治區清水河縣、準格爾旗和山西省偏關縣3個縣（旗）10個鄉（鎮）70個自然村，庫區征地18414畝，淹沒農村人口3698人、各類房窯12.38萬m2、大型專項7個。庫區移民安置從1994年開始，1998年全部結束，已按國家有關規定辦理土地徵用手續。施工區生產安置500人，庫區生產安置5094人，實施後施工區和庫區移民對生產生活安置的滿意率均在90％以上。7個專項設施遷建處理，於1997年開工，2000年全部完成遷建，恢復了原有功能。庫底清理工作在1998年9月通過了驗收。

運行情況

（一）水庫蓄水情況

1998年10月1日水庫下閘蓄水，1998年11月28日發電，運行初期水庫水位基本維持960m左右，1999年、2000年水庫基本維持在966m以下較低水位運行，最高水位970.45m；2001年水庫運行水位多控制在960.0～970.0m之間，最高水位975.77m；2002年凌汛開河以來，水庫水位在970.0m以上維持了96天，在975m以上維持65天，最高蓄至978.75m，超過正常高水位977.0m。
（二）水工建築物運行情況

在高水位長時間運行期間，觀測系統加密測次，取得了大量觀測數據。通過已有觀測資料分析，大壩變形符合一般規律，壩頂最大水平位移為16.99mm，壩頂最大垂直位移為12.02mm，壩基最大垂直位移7.32mm。壩基、壩體滲漏無異常，壩基揚壓力小於設計採用值。2002年5月庫水位976m時,測得壩體、壩基滲漏水量為3.98～4.02L/s,其中壩體3.06～3.08L/s，壩基0.92～0.94L/s。

水利部大壩安全管理中心諮詢評價認為：大壩變形觀測項目測值規律性較好，精度基本滿足規範要求，實測大壩位移均屬正常；壩體、壩基及繞壩滲漏量觀測資料規律性較好，滲漏量較小，能基本反映壩體及壩基滲漏情況；壩體混凝土、基岩溫度變化規律正常，縱橫縫的開合度基本穩定，縫面結合較好；壩體與基岩測縫計和岩體變位計測值為正值或較小負值，壩體與基岩結合較好；壩基層間剪下帶，揚壓力低，變幅小，周邊縫沒有張開。以上表明，大壩設計、施工質量較好，防滲處理效果較好，大壩內部結構運行正常，抗剪硐施工質量、施工控制及處理效果較好。

經濟指標

水庫最高蓄水位：980.0m

正常蓄水位：977.0m

設計洪水位（p=0.1%）974.99m

設計洪峰流量：16500 m3/s

調節削峰：52.8%

校核洪水位（p=0.01%）979.10m

校核洪峰流量：21200 m3/s

調節削峰：61.2%

總庫容：8.96億m3

有效庫容：4.45億m3

最高蓄水位時水庫水面面積：28.11km2

最高水位回水長度：72.34km

總裝機容量：1080Mw

保證出力：185Mw

多年平均發電量：27.5億kw·h

多年平均含沙量：6.6kg/ m3

多年平均輸沙量：1.49億t

最大引用流量：48 m3/s

年供水總量：14億m3

黃河主要水利工程

水利工程	所處位置	投入使用時間
三門峽水利樞紐	山西平陸、河南三門峽市交界處	1960年
三盛公水利樞紐	內蒙古磴口	1966年
青銅峽水利樞紐	寧夏青銅峽市	1968年
劉家峽水電站	甘肅永靖	1974年
鹽鍋峽水利樞紐	甘肅永靖	1975年
天橋水利樞紐	山西保德、陝西府谷交界處	1977年
八盤峽水利樞紐	甘肅蘭州	1980年
龍羊峽水電站	青海共和	1992年
大峽水利樞紐	甘肅蘭州	1998年
李峽水利樞紐	青海化隆	1999年
萬家寨水利樞紐	山西偏關、內蒙古準格爾旗交界處	1999年
小浪底水利樞紐	河南濟源和舊孟津交界處	2001年
