工程簡介

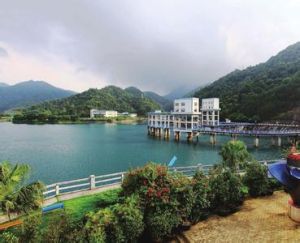

廣州抽水蓄能電站，世界最大的抽水蓄能電站，位於廣州市從化區呂田鎮深山大谷中，距廣州市90km。它是大亞灣核電站的配套工程，為保證大亞灣電站的安全經濟運行和滿足廣東電網填谷調峰的需要而興建。

上水庫位於召大水上游的陳禾洞小溪上，下水庫位於九曲水上游的小杉盆地，均屬流溪河水系。電站分兩期建設，各裝機120萬千瓦，其中一期工程4台30萬千瓦機組於1994年3月全部建成發電；二期工程1998年12月第一台機組併網運行，在2000年已全部投產。除機電設備進口外，電站的設計、施工都是我國自行完成的，它標誌著我國大型抽水蓄能電站的設計施工水平已跨入國際先進行列。

設備構造

電站樞紐由上、下水水庫的攔河壩、引水系統和地下廠房等組成。總裝機容量240萬千瓦，裝備8台30萬千瓦具有水泵和發電雙向調節能力的機組，在同類型電站中也是世界上規模最大的。

上水庫壩為混凝土面板堆石壩，最大壩高68m，溢洪道為岸邊側槽式。下水庫壩為碾壓混凝土重力壩，最大壩高43.3m，溢流壩段設2孔寬9m的溢流孔。

引水系統包括上下庫進出水口、引水隧洞、上游調壓井、高壓隧洞、尾水隧洞及下游調壓井等。一期工程引水洞線總長3751m，其中上平段長925.77m，洞徑9m，與上調壓井連線；高壓隧洞段長1066.22m，洞徑8.5m；下彎段後為"ト"形鋼筋混凝土岔管，用4條直徑8.5～3.5m的支管進入廠房與水輪機聯接。尾水隧洞洞徑9m，長1521.013m，設2個調壓井。二期工程引水洞總長4438.34m，其中上平段長883.5m，洞徑9m，與上游調壓井連線；高壓隧洞採用二級斜井布置，上下斜井總長694.2m，中平洞長207.8m，洞徑8.5m；下斜井後接水平洞，洞徑由8.5變至8.0m，後接岔管段，岔管段主管直徑8.0m漸變至3.5m，4條支管洞徑為3.5m；尾水洞長2190.34m，洞徑9m。設2個尾水調壓井。

一期工程的地下廠房長146.5m，寬21m，高44.54m。二期工程地下廠房尺寸為146.5m×21m×47.64m，廠房內各安裝4台單機容量為30萬kW的豎軸單級可逆混流式水泵水輪發電機組。

工程施工

樞紐工程的主要工程量為：土石方明挖226.12萬立方米，石方洞挖180.72萬立方米，土石方填築64.24萬立方米，混凝土澆築44.9萬立方米，淹沒耕地89公頃，人口遷移1004人，工程靜態總投資3.885億元。

設備功能

上下水庫間引水距離約3km，水位落差500m，電站裝機240萬kW，分兩期建設。一期工程裝機120萬kW，年發電量23.8億kW·h；二期工程裝機120萬kW，年發電量25.089億kW·h。廣州抽水蓄能電站配合大亞灣核電站運行，以解決華南電力系統調峰填谷的需要。一期工程於1988年9月開工，1993年8月第一台機組發電，1994年4台機組全部建成發電；二期工程於1994年9月主體工程開工，1998年12月第一台機組併網發電。

上水庫壩址以上集水面積5平方公里，多年平均流量為0.209立方米/秒，正常蓄水位816.8m，相應庫容2575萬立方米，死水位797.0m，相應庫容1684萬立方米。上庫壩按千年一遇洪水設計，按萬年一遇洪水校核，相應流量分別為252立方米/秒和308立方米/秒。

下水庫壩址以上集水面積13平方公里，多年平均流量0.544立方米/秒，正常蓄水位287.4m，相應庫容2832萬立方米，死水位275m，相應庫容1711萬立方米。大壩按千年一遇洪水設計，按萬年一遇洪水校核，相應流量分別為723立方米/秒和881立方米/秒。

上庫壩址河谷狹窄，兩岸山體雄厚，基岩為花崗岩，岩性單一，斷裂構造規模不大，地質條件優越。下庫基岩也為花崗岩，河床沖積層薄，兩岸山坡風化帶不深，斷裂雖較發育，但仍具有良好的建壩條件。引水系統基岩主要為中粗粒黑雲母花崗岩，夾有少量煌班岩脈及細粒花崗岩脈。工程地區地震基本烈度為6度。

機械特性

電站水泵水輪機的主要技術特性是：

額定轉速500r/min；電站最大水頭541.8m，額定水頭514m；最小水頭509.6m，水輪機工況：最大出力34.77萬Kw，最大流量72.2立方米/秒。

水泵工況：最大入力32.608萬Kw，最大流量60.03立方米/秒。

水泵水輪機轉輪直徑3886mm，用鉻17鎳4不鏽鋼整體鑄造，7個葉片，座環分兩瓣製造，20個固定導葉，蝸殼為鋼板焊接結構。導葉用不鏽鋼鑄造，共20個。頂蓋為鋼板焊接結構。推力軸承置於水泵水輪機頂蓋上，暫態最大推力負荷約980t。水泵輪機總重650t。

世界榮耀

廣州電站位於從化區呂田鎮小杉，距廣州市區120公里，電站有兩個水庫，海拔800多米的上水庫和4.2公里外的山腳下的下水庫。電站總投資65億元人民幣，分布在27平方公里範圍，主要由上下水庫，兩個地下廠房和30公里的地下各種通道構成。樞紐工程十分宏偉壯觀。地下廠房裝有引進法國、德國的8台單機容量為30萬千瓦的可逆式水泵水輪發電機組，總裝機容量240萬千瓦。電站樞紐用智慧型型計算機監控系統，廠房實現無人值班，機組開關可在廣州、香港兩地遙控。全廠職工144人，是國內萬千瓦平均用人量的百分之三，高科技、現代化程式達世界一流水平。電站於1989年5月動工興建，2000年3月全面竣工，2004年通過南非NOSA安全管理系統評定為國內唯一的一家五星級企業。從1988年7月10日施工準備開始至2000年3月14日8號機投產,整個電站建設總工期為 142個月。上庫的召大水和下庫的九曲水同屬流溪河上游牛欄河的支流，水質非常好，電站就是利用上下兩庫通過電能 ——勢能——電能的循環轉化來抽水蓄能的。

電廠由廣東省水電設計院設計，主體工程由水電部14局施工。電站一流的建設，一流的管理，具有高科技的神秘氣息、現代化企業的宏偉氣魄。是改革開放的偉大成果，也是中華民族智慧的結晶。

蓄能電廠旅遊度假區距105國道5KM，距從化街口60KM。

工程信息

上、下水庫均屬流溪河水系。上水庫位於召大水上游的陳禾洞盆地，壩址以上集雨面積5平方公里，多年平均流量0．209立方米/秒，多年平均徑流量660萬立方米；下水庫位於九曲水上游的小杉盆地，壩址以上集雨面積13平方公里，多年平均流量0．544立方米/秒，多年平均年徑流量1716萬立方米。上水庫地形是一個天然庫盆，組成庫底及庫岸的基岩絕大部分為花崗岩，僅右庫尾的東南角分布有少量的砂頁岩，兩者呈侵入緊密接觸；斷層絕大部分寬度不大，充填膠結較好的構造岩；地下水補給水庫，因此蓄水後不會向庫外滲漏。下水庫庫底雖分布有石灰岩，但四周均被花崗岩山體所包圍，是封閉的殘留體；庫周及通向庫外的斷層，一般規模不大，充填膠結良好；地下水補給水庫，因此，也不會向庫外滲漏。上庫壩址河谷狹窄，兩岸山體雄厚，為花崗岩，岩性單一，斷裂構造規模小，地質條件優越。下庫基石也為花崗岩，河庫沖積層薄，兩岸山坡全、強風化帶不深，弱風化帶岩石較堅硬，斷裂雖較發育，仍具有良好的建壩條件。根據廣東省地震局鑑定本電站地區地震基本烈度為6度。引水系統岩性主要為中粗粒黑雲母花崗岩，還夾有少量煌斑岩脈及細粒花崗岩脈等。規模較大的有北西向斷層如F2、F4、F109、F110等。引水洞地質條件主要是受斷層和蝕變岩控制，沿線可分為四段，其中以第二段（2+010～2+500）和第四段（2+910至下庫進出口處）。地下廠房岩性也為花崗岩，布置時應儘量避開F4斷層及旁側F179和較密集的蝕變帶。

廣東省自實行特殊的經濟政策後，工農業生產發展較快，電力負荷急劇增長，峰谷差懸殊，最小負荷率低（B=0.51）；廣東電網以火電為主，而大多數火電機組為最小技術出力很高的高溫高壓凝汽式燃煤機組，只宜安排在基荷運行；同時，大亞灣核電站投產後，從安全經濟出發也只適宜於基荷運行。因此，為了增加網內調峰容量，配合核電和大容量火電站建設，迫切需要在靠近負荷中心的廣州附近興建抽水蓄能電站。經論證，蓄能電站裝機120萬kW是適宜的。電站投入系統後起到調峰、填谷的作用，使核電站長年滿載運行，可把低谷電量變為調峰電量（2000年水平可將31.38億kW·h低谷電量變為23.8億kW·h高峰電量），可增加售電收入；比火電調峰經濟；還能改善系統經濟運行條件（2000年水平可節約年運行費折合標準煤約100萬t，多利用棄水電量約9億kW·h），為系統提供備用容量，動態效益、經濟效益和社會效益均十分顯著。

廣州抽水蓄能電站樞紐由上水庫、引水隧洞、上游調壓井、高壓隧洞（管道）、地下廠房系統、尾水調壓井和尾水隧洞等組成。上、下水庫正常蓄水位分別為810m和283m，庫容分別為1700萬立方米和1750萬立方米，有效庫容均為1000萬立方米；大壩均採用鋼筋混凝土面板堆石壩，壩頂高程分別為813m和286．3m，壩軸線處最大壩高分別為60m和37m，壩頂寬8m，上、下游壩坡均採用1：1.4。上水庫採用側槽式岸邊溢洪道，側堰寬40m，堰頂高程與正常水位齊平，不設閘門，自由溢流；下水庫右壩頭設兩孔每孔寬9m的有閘門控制的側槽式岸邊溢洪道，堰頂高程281m，在溢洪道左側設定直徑為1m的放水底孔。水道系統採用1洞4機的供（排）水方式；引水隧洞自進水口至上游調壓井長約925m，襯砌內徑9m；上游調壓井採用阻抗式、大井內直徑18m，連線管內直徑9m，最高涌浪825m，最低涌浪787.31m；壓力隧洞在調壓井後採用斜井布置，進廠前1洞分岔為4支洞，總長度1395.4，主管內直徑8.5～8m；4條尾水管合為1條進入尾水調壓井，尾水調壓井也為阻抗式，大井內直徑20m，連線管內直徑9m，井頂高程313m，井底高程250m；尾水隧洞自尾水調壓井至下游出口長約1230．7m，襯砌內直徑9m。

廣州抽水蓄能電站由廣東省水利水電勘測設計院設計；經過投標招標，集團公司水電十四局等承擔施工任務，由中國水利水電建設工程諮詢公司中南分公司承擔工程監理。本工程於1988年3月由廣東省計委批准進行開工準備。

旅遊信息

廣州抽水蓄能電站是全國工業旅遊示範點，廣東省唯一的高科技旅遊景區。主要由電站樞紐和遊覽景區組成。2002年被國家旅遊局核評為AAA旅遊景區。廣州抽水蓄能電站內擁有世界最大的抽水蓄能電廠，三星級的雙湖酒店，各種文體娛樂設施。吃、住、玩配套服務，廣州抽水蓄能電站是旅遊度假的聖地。

遊人可以乘坐專車通過約十公里的盤山公路爬上海拔800多米的上水庫,欣賞藍色透明的湖水和天空、迤邐的群山，上水庫有奇特高山氣候，氣溫平均比山下低5度，廣州抽水蓄能電站是夏天的避暑勝地。整個廣州抽水蓄能電站旅遊景區以原始次生林為主，群山環繞，空氣清新，負離子含量高，綠化復蓋率達90%以上。

廣州抽水蓄能電站內植草皮85萬平方米，植各種樹木100萬棵，亭台樓榭錯落有致地散布其中，條條曲徑巧妙相連，與周圍的建築物搭配自然。上下水庫宛如兩塊翡翠鑲嵌在群山之中。廣州抽水蓄能電站是一個花園式的現代化企業，現在又開闢了以科普型和適應型為特點的科技旅遊景點。遊客在參觀高科技受到知識啟迪之餘，又能享受到大自然清新氣息的薰陶。
