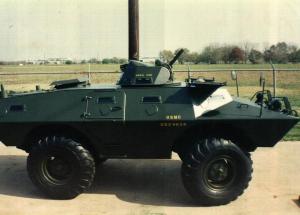

美國康曼多輪式偵察車

美國康曼多輪式偵察車

該車是由卡迪拉克·蓋克公司研製,於1977年10月在美國陸軍協會(Association of United States Army)會議上第一次公開。該車基本上用於偵察和保全,但也可用作指揮車和反坦克車。1983年印度尼西亞訂購了28輛;埃及採購112輛。該車裝備休斯(Hughes)公司陶式反坦克飛彈發射管,可120°旋轉,俯仰範圍-10°~+30°。車內載2枚、車外載4枚飛彈,車上還載有陶式飛彈的地面發射架,並有兩個安裝7.62mm機槍的位置。該車有2名乘員。

基本信息

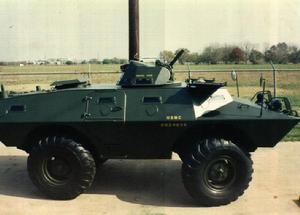

美國康曼多輪式偵察車

美國康曼多輪式偵察車美國康曼多輪式偵察車

國別美國
名稱 卡迪拉克·蓋奇康曼多輪式偵察車
Cadillac Gage Commando Wheeled Scout Vehicle
研製單位 卡迪拉克·蓋奇公司
Cadillac Gage Company,US
生產單位 卡迪拉克·蓋奇公司
Cadillac Gage Company,US
現狀 生產
裝備情況 印度尼西亞埃及

概述

該車是由卡迪拉克·蓋克公司研製,於1977年10月在美國陸軍協會(Association of United States Army)會議上第一次公開。該車基本上用於偵察保全,但也可用作指揮車和反坦克車。1983年印度尼西亞訂購了28輛;埃及採購112輛。

結構特點

該車車體是高硬度卡德洛伊(Cadloy)裝甲鋼焊接結構,車體四面裝甲均為傾斜以提高防護性。前部較長,從駕駛員艙蓋頂部到車前部的前上裝甲水平傾角為14°。這種結構除了保證防彈性外,還使車輛易於通過矮樹叢。
駕駛員位於車體左側,有1個可向前滑動的單扇艙蓋,駕駛座可調高。有3個潛望鏡在艙蓋前部。
發動機在駕駛員左側,車體右側有檢查窗蓋,通過該檢查窗可以檢查發動機及冷卻液、潤滑油和制動液等液面。包括發動機、分動箱、傳動裝置和冷卻系統的整個動力裝置,可在2h內更換。燃料箱在車體前面。
指揮塔位於車體後部。車長通過車後面1個雙扇車門出入,車門的上扇向右開,下扇向下折放。
前橋採用帶前置後彎臂的螺旋彈簧懸掛,後橋採用重型螺旋彈簧獨立懸掛,兩橋均帶剛性閉鎖差速器,這可以改善驅動性能。
轉向為液壓助力式,液壓泵是由發動機通過齒輪驅動的。前後均帶有獨立的液壓制動裝置,由主油缸供給壓力,當發動機熄火時,另一套由電動機驅動的備用系統開始工作。
制式設備包括2個手動滅火器、工兵工具、急救箱、維修工具箱和空壓機等。
任選設備包括廣播設備、無線電設備、水箱、汽油箱和偽裝網及煙幕彈等。該車無三防裝置和液視設備,非水陸兩用。

變型車

1.裝備雙在線上槍手動/電動炮塔的偵察
該車安裝手動或電動炮塔,經過動力助力旋轉系統(PAT)進行迴轉。可裝備7.62mm雙在線上槍或12.7mm雙在線上槍或7.62mm與12.7mm給合機槍,機槍俯仰範圍為-10°~+55°。還可安裝7.62mm機槍和40mm的MK19榴彈發射器。炮塔上有8個觀察鏡和1個與武器並列的50萬燭光的聚光燈。並有1個1.5×M28C瞄準鏡。
2.裝備雙在線上槍手動炮塔的偵察車
裝備7.62mm雙在線上槍。炮塔手動迴轉和俯仰,其上有8個觀察鏡和1個1.5×的M28C瞄準鏡,並有1個與武器並列的50萬燭光聚光燈。
3.安裝指揮艙的指揮車
該車在車頂上安裝指揮艙,艙的兩側各有1射孔和觀察鏡。有1個圓形艙蓋,其上有1挺7.62mm的機槍。該車有3名乘員。
4.陶式(TOW)反坦克飛彈發射車
該車裝備休斯(Hughes)公司陶式反坦克飛彈發射管,可120°旋轉,俯仰範圍-10°~+30°。車內載2枚、車外載4枚飛彈,車上還載有陶式飛彈的地面發射架,並有兩個安裝7.62mm機槍的位置。該車有2名乘員。

性能數據

乘員 1+1人或1+2人
驅動型式 4×4
戰鬥全重 7240kg
單位功率 15.13kW/t
車長 5.003m
車寬 2.057m
車高 2.159m
輪距 1.660m
軸距 2.743m
公路最大速度 96km/h
公路最大行程 1287km
燃料儲備 378L
涉水深1.168m
爬坡度60%
側傾坡度 30%
攀垂直牆高0.609m
轉向半徑 7.925m
發動機
 生產公司康明斯(Cummins)
 類型6V柴油機
 功率/轉數110kW/3300r/min
傳動裝置類型 阿里遜(Allison)4檔全自動變速箱
 前進檔/倒檔數4/1
分動箱2速,前軸驅動時使用花鍵離合器
轉向裝置類型 整體液壓式
懸掛裝置類型
 前軸帶後彎臂的實心橋上有螺旋彈簧
 後軸螺旋彈簧獨立懸掛
輪胎規格 15.5×21(泄氣保用)
制動器
 主制動器雙功率4輪液壓制動,有後備的應急電動機
 停車制動器 手動鼓式和蹄式
電氣系統電壓 24V
蓄電池數量/電壓/容量 2個/12V/100Ah
