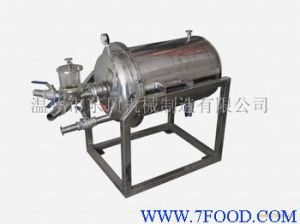

過濾原理
在密閉不鏽鋼容器內,自下而上水平放置不鏽鋼過濾圓盤,圓盤的上層是不鏽鋼濾網,下層是不鏽鋼支撐板,中間是液體收集腔。過濾時,先進行硅藻土預塗,使盤上形成一層硅藻土塗層,待過濾液體,在泵壓力作用下,通過預塗層而進入收集腔內,顆粒及高分子被截流在預土層,進入收集腔內的澄清液體,通過中心軸,流出容器。套用範圍
![硅藻土過濾機](/img/d/d2b/nBnauM3XxEDNyMzN0IzMxgTMyITMyADM5EjMwADMwAzMxAzLyMzLwYzLt92YucmbvRWdo5Cd0FmLwE2LvoDc0RHa.jpg)
●飲料業:果蔬汁、茶飲料、啤酒、黃酒、果酒、白酒、葡萄酒等
●製糖業:蔗糖、果葡糖漿、高果糖漿、葡萄糖漿、甜菜糖、蜂蜜等
●調味品:醋、醬油、味素、料酒等
●醫藥業:抗生素、維生素、合成血漿、中藥提取液等
●化學製品:樹脂、無機酸、有機酸、醇、苯、醛、醚等
●其他:明膠、骨膠、海藻膠、植物油、澱粉等

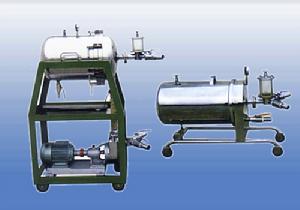

技術特點
![硅藻土過濾機](/img/a/cfc/nBnauM3X1QTOzkDOwMzMxgTMyITMyADM5EjMwADMwAzMxAzLzMzLygzLt92YucmbvRWdo5Cd0FmLzE2LvoDc0RHa.jpg)
2.濾盤設計獨特,自身支撐,濾網平整、光滑、易清洗。
3.濾盤水平疊加放置,硅藻土與濾盤吸附性強,可間歇過濾,避免突然停電或長時間停電濾餅脫落。
4.濾盤上形成的濾土層,使整個過濾循環在密封狀態下進行。
5.膜片式計量添加泵,根據待濾液的混濁程度,調節硅藻土等助濾劑的添加量。
6.置於主過濾罐外的殘液過濾系統,勿需壓縮空氣,用本身輸液泵動力,很短時間內,過濾完主過濾罐內的殘留液體。
![硅藻土過濾機](/img/3/366/nBnauM3XyIDOzczNzAzMxgTMyITMyADM5EjMwADMwAzMxAzLwMzLxYzLt92YucmbvRWdo5Cd0FmLwE2LvoDc0RHa.jpg)
8.濾盤鏇轉電機置於機器下部,並配有軟啟動裝置,穩定性強。
9.過濾前道入口常壓動力,勿需增壓設備,壓力穩定性強。
10.一台動力泵可完成:罐內填液排氣、預土、循環過濾(含殘液過濾)、清洗等過程。
11.罐頂蓋自動提升。

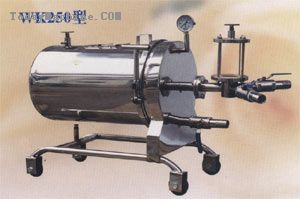

PEBC-7型、8型新型硅藻土過濾機
![硅藻土過濾機](/img/0/c02/nBnauM3X4ETN3gTO0MzMxgTMyITMyADM5EjMwADMwAzMxAzLzMzLwQzLt92YucmbvRWdo5Cd0FmLwE2LvoDc0RHa.jpg)
硅藻土在吸附處理“渣液分離”的過程中,終歸要“飽和失效”此時濾片微孔也大部分受到堵塞,這就需要進行反衝清洗,並要同時衝出“飽和失效”的硅藻土,再用氣泵適當加壓吹乾濾片。
套用範圍:適合大、中酒廠,也是自身機械反衝清冼,針對酒類的磁化、除濁、抗凍、降固、軟化、除異雜物、陳化集成一體機,加上硅藻土吸附精密過濾,更能去除酒液渾濁沉澱,固形物超標,低溫復渾等,省時省力,該機操作簡便,清洗快速,不需安裝調試。

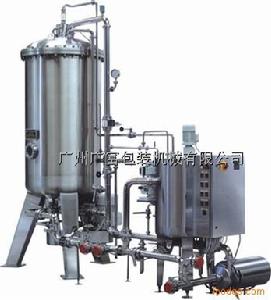

太平洋A-1硅藻土過濾機
A-1型可逆式硅藻土泳池過濾機是太平洋公司引進日本三浦化學裝置株式會社專利技術,採用硅藻土預塗在不同形狀的濾元表面,加壓過濾分離液體中的懸浮固體的新技術,A-1型硅藻土可逆式過濾機實現了傳統過濾手段不能達到的過濾精度和經濟效益,同時體現了新的過濾概念。在中國生產的,具有世界領先水平、高新技術產品。第21屆世界大學生運動會所用的游泳池—北京首都體育學院游泳池循環水過濾機就是A-1型硅藻土可逆式過濾機。
A-1型硅藻土可逆式過濾機是目前國內游泳池用硅藻土過濾機唯一品牌。它的各項技術、經濟指標均優於其它類型的過濾機。
![硅藻土過濾機](/img/0/0fc/nBnauM3X2ITO1gTOyQzMxgTMyITMyADM5EjMwADMwAzMxAzL0MzL4gzLt92YucmbvRWdo5Cd0FmLwE2LvoDc0RHa.jpg)
1、機房面積減少80%;
2、節電≥40%;
3、節水≥80%;
4、節熱≥80%;
5、節混凝劑、節約除藻劑100%;
6、濾水質量提高5倍以上,出水濁度為0.5~1度;
7、使用壽命延長3倍以上,達到20年;
設備特點:
1、過濾精度高,能達到1-2微米,能濾除大腸桿菌、藻類,濾後水濁度為0.5~1度;
2、占地面積小,設備高度低,體積只相當於砂濾機的1/3,可節省機房大部分土建投資;
3、使用壽命長,濾元耐腐蝕性強,A-1型過濾機的使用壽命為20年;A-1型可逆式硅藻土泳池過濾機10年內不需要更換任何部件,使用壽命達到20年以上。
4、運行費用低
(1)用水量:反衝洗用水量是砂濾機的1/10;
(2)用電量:A-1型可逆式硅藻土泳池過濾機機房的總用電負荷只有傳統砂缸過濾系統機房的總用電負荷的3/5左右;
(3)用藥量:A-1型機在過濾時需加硅藻土,每平方米過濾面積,每一個過濾周期投加量為0.2公斤;砂缸過濾系統在過濾前需連續地投加絮凝劑(硫酸鋁或硫酸亞鐵),由於A-1型機的硅藻土本身能濾除大腸桿菌和藻類,因此消毒液的投加量也比砂缸過濾系統要少得多;
(4)A-1型可逆式硅藻土泳池過濾機由於其過濾精度很高,並且排污方便又省水,運行中無須投加混凝劑。
5、運行操作簡單,維修方便;省去了煩雜的池底排水;
6、設備運行重量輕,任何場地均可安裝。
技術參數
型 號 | 外形尺寸 (㎜) | 過 濾面積(㎡) | 濾片數 (張) | 閥門口 徑 | 理論流量以白酒為單位( T/H ) | 工作壓力(Mpa ) | 需配泵型號 (價格另加) |
XSK500-A | 2450×750×850 | 5.9 | 38 | Dg32 | 13-15 | ≤0.3 | YL20-25 |
XSK500-B | 1950×750×850 | 8.5 | 20 | Dg32 | 8-10 | ≤0.3 | YL20-25 |
XSK400-A | 2350×680×800 | 9.8 | 38 | Dg32 | 9-12 | ≤0.3 | YL20-25 |
XSK400-Ⅰ | 1840×680×800 | 5.1 | 20 | Dg32 | 6-8 | ≤0.3 | YL10-25 |
XSK330-Ⅱ | 1700×600×750 | 3.4 | 20 | Dg32 | 3-5 | ≤0.3 | YL5-25 |
XSK330-Ⅲ | 1600×600×750 | 2.5 | 15 | Dg32 | 2-4 | ≤0.3 | YL5-25 |
XSK250 | 1100×350×450 | 2.2 | 20 | Dg32 | 1-3 | ≤0.3 | YL3-20 |
XSK220 | 950×300×420 | 1.1 | 15 | Dg32 | 0.5-2 | ≤0.3 | YL3-20 |

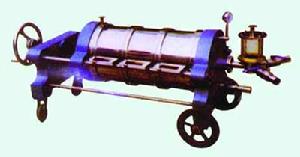

注意事項
![硅藻土過濾機](/img/7/11d/nBnauM3XwETMxkDN2QzMxgTMyITMyADM5EjMwADMwAzMxAzL0MzLxczLt92YucmbvRWdo5Cd0FmLzE2LvoDc0RHa.jpg)
2、予塗過程中硅藻土在過濾布上形成2毫米厚度均勻穩定沒有裂紋與脫落土層,這樣厚度值是常用標準,是根據經驗得出的。予塗時流速太慢,所建立起來的予塗層粉散稀濕,很不穩定,或流速快會使予塗層壓力增高,轉入液體過濾時壓力也較高,使工作壓力範圍變窄,使過濾時間縮短影響了生產能力。因此在予塗時與寫成後需將壓力調到0.5~1.5kg/cm²較合適以後進行過濾。
3、如生產過程中需暫停工作,先將出口閥6和5關閉,再將進口閥7關閉,隨即將泵8停止。這樣機腔內壓力增高,當再開始工作時,先將泵8啟動,開進口閥7,後開出口閥5或6。為什麼要保持濾機內壓力呢?其保持不使吩咐在濾布上的硅藻土層掉下來。反之,不保持機內液體和壓力。當第二次開始工作,因泵流速快,衝擊力大,使濾布上的土層脫落,這樣經過濾液體不透明清澈,就必須按第一次使用工序重新開始工作,以免影響正常生產力。
硅藻土
![硅藻土過濾機](/img/f/4aa/nBnauM3X3EDO4gDMzUzMxgTMyITMyADM5EjMwADMwAzMxAzL1MzLxMzLt92YucmbvRWdo5Cd0FmLwE2LvoDc0RHa.jpg)
硅藻土的礦物成份主要是蛋白石及其變種,其次是粘土礦物—水雲母、高嶺石和礦物碎屑。礦物碎屑有石英、長石、黑雲母及有機質等。有機物含量從微量到30%以上。
硅藻土的顏色為白色、灰白色、灰色和淺灰褐色等,有細膩、鬆散、質輕、多孔、吸水性和滲透性強的物性。
硅藻土中的硅藻有許多不同的形狀,如圓盤狀、針狀、筒狀、羽狀等。鬆散密度為0.3-0.5g/cm3,莫氏硬度為1~1.5(硅藻骨骼微粒為4.5-5mm),孔隙率達80-90%,能吸收其本身重量1.5-4倍的水,是熱、電、聲的不良導體,熔點1650-1750°C,化學穩定性高,除溶於氫氟酸以外,不溶於任何強酸,但能溶於強鹼溶液中。
硅藻土的氧化矽多數是非晶體,鹼中可溶性矽酸含量為50~80%。非晶型SiO2加熱到800~1000°C時變為晶型,鹼中可溶性矽酸可減少到20~30%。
