紅外報警探測器
凡是溫度超過絕對0℃的物體都能產生熱輻射，而溫度低於1725℃的物體產生的熱輻射光譜集中在紅外光區域，因此自然界的所有物體都能向外輻射紅外熱。而任何物體由於本身的物理和化學性質的不
紅外報警探測器近紅外：波長範圍0.75～3μm
中紅外：波長範圍3～25μm
遠紅外：波長範圍25～1000μm
人體輻射的紅外光波長3～50μm，其中8～14μm占46%，峰值波長在9.5μm。
被動紅外報警探測器：在室溫條件下，任何物品均有輻射。溫度越高的物體，紅外輻射越強。人是恆溫動物，紅外輻射也最為穩定。我們之所以稱為被動紅外，即探測器本身不發射任何能量而只被動接收、探測來自環境的紅外輻射。探測器安裝後數秒種已適應環境，在無人或動物進入探測區域時，現場的紅外輻射穩定不變，一旦有人體紅外線輻射進來，經光學系統聚焦就使熱釋電器件產生突變電信號，而發出警報。被動紅外入侵探測器形成的警戒線一般可以達到數十米。
被動式紅外探測器主要由光學系統、熱感測器（或稱為紅外感測器）及報警控制器等部分組成。其核心是不見是紅外探測器件，通過關學系統的配合作用可以探測到某個立體防範空間內的熱輻射的變化。紅外感測器的探測波長範圍是8～14μm，人體輻射的紅外峰值波長約為10μm，正好在範圍以內。
被動式紅外探測器（Passive Infared Detector，PIR）根據其結構不同、警戒範圍及探測距離也有所不同，大致可以分為單波束型和多波束型兩種。單波束PIR採用反射聚焦式光學系統，利用曲面反射鏡將來自目標的紅外輻射匯聚在紅外感測器上。這種方式的探測器境界視場角較窄，一般在5°以下，但作用距離較遠，可長達百米。因此又稱為直線遠距離控制型被動紅探測器，適合保護狹長的走廊、通道以及封鎖門窗和圍牆。多波束型採用透鏡聚焦式光學系統，目前大都採用紅外塑膠透鏡——多層光束結構的菲涅爾透鏡。這種透鏡是用特殊塑膠一次成型，若干個小透鏡排列在
報警探測器紅外光穿透力差，在防範區內不應有高大物體，否則陰影部分有人走動將不能報警，不要正對熱源和強光源，特別是空調和暖氣。否則不斷變化的熱氣流將引起誤報警。為了解決物品遮擋問題，又發明了吸頂式被動紅外入侵探測器。安裝在頂棚上向下360°範圍內進行警戒，只要在防護範圍內，無論從哪個方向入侵都會觸發報警，在銀行營業大廳，商場的公共活動區等空間較大的地方得到廣泛使用。
被動式報警探測器由於探測性能好、易於布防、價格便宜而被廣泛套用。其缺點是相對於主動式探測誤報率較高。
主動式紅外探測器：主動紅外探測器由紅外發射機、紅外接收機和報警控制器組成。分別置於收、發端的光學系統一般採用的是光學透鏡，起到將紅外光束聚焦成較細的平行光束的作用，以使紅外光的能量能夠集中傳送。紅外光在人眼看不見的光譜範圍，有人經過這條無形的封鎖線，必然全部或部分遮擋紅外光束。接收端輸出的電信號的強度會因此產生變化，從而啟動報警控制器發出報警信號。主動式紅外探測器遇到小動物、樹葉、沙塵、雨、雪、霧遮擋則不應報警，人或相當體積的物品遮擋將發生報警。由於光束較窄，收發端安裝要牢固可靠，不應受地面震動影響，而發生位移
報警探測器探測範圍主動式紅外探測器有單光束、雙光束、四光束之分。以發射機與接收機設定的位置不同分為對向型安裝方式和反射式安裝方式，反射型安裝方式的接收機不是直接接收發射機發出的紅外光束，而是接收由反射鏡或適當的反射物（如石灰牆、門板表面光滑的油漆層）反射回的紅外光束。當反射面的位置與方向發生變化或紅外發射光束和反射光束之一被阻擋而使接收機無法接收到紅外反射光束時發出報警信號。當使用較多的探測器進行防範布局時應該注意消除射束的交叉誤射。
微波探測器
報警探測器雷達式微波探測器：雷達式是一種將微波收、發設備合置的探測器，工作原理基於都卜勒效應。微波的波長很短，在1mm～1000mm之間，因此很容易被物體反射。微波信號遇到移動物體反射後會產生都卜勒效應，即經反射後的微波信號與發射波信號的頻率會產生微小的偏移。此時可認為報警產生。
採用都卜勒雷達的原理，將微波發射天線與接收天線裝在一起。使用體效應管作微波固態振盪源，通過與波導的組合，形成一個小型的發射微波信號的發射源。探頭中的肖基特檢波管與同一波導組成單管波導混頻器作為接收機與發射源耦合回來的信號混頻，從而得到一個頻率差，再送到低頻放大器處理後控制報警的輸出。微波段的電磁波由於波長較短，穿透力強，玻璃、木板、磚牆等非金屬材料都可穿透。所以在安裝時不要面對室外，以免室外有人通過引起誤報。金屬物體對微波反射較強，在探測器防範區域內不要有大面積（或體積較大）物體存在，如鐵櫃等。否則在其後陰影部分會形成探測盲區，造成防範漏洞。多個微波探測器安裝在一起時，發射頻率應該有所差異，防止交叉干擾產生誤報。另外，如日光燈、水銀燈等氣體放電光源產生的100Hz調製信號由於在閃爍燈內的電離氣體容易成為微波的運動反射體而引起誤報。使用微波入侵探測器靈敏度不要過高，調節到2/3時較為合適。過高誤報會增多。與超音波一樣家庭也可以使用。
探測器對警戒區域內活動目標的探測範圍是一個立體防範空間，範圍比較大，可以覆蓋60°至90°的水平輻射角，控制面積可達幾十到幾百平方米。雷達式微波探測器的發射能圖與所採用的天線結構有關，採用全向天線（如1/4波長的單極天線）可產生近乎圓球形或橢圓形的發射範圍，這種能場適合保護大面積的房間或倉庫等處。而採用定向天線（如喇叭天線）可以產生寬淚滴形或又窄又長的淚滴形能圖，適合保護狹長的地點，如走廊或通道等。
牆式微波探測器：微波牆式探測器利用了場干擾原理或波束阻斷式原理，是一種微波收、發分置的探測器。牆式微波探測器由微波發射機、發射天線、微波接收機、接收天線、報警控制器組成。微波指向性天線發射出定向性很好的調製微波束，工作頻率通常選擇在9至11GHz，微波接收天線與發射天線相對放置。當接收天線與發射天線之間有阻擋物或探測目標時，由於破壞了微波的正常傳播，使接收到的微波信號有所減弱，以此來判斷在接收機與發射機之間是否有人侵入。
牆式微波探測器在發射機與接收機之間的微波電磁場形成了一道看不見的警戒線，可以長達幾百米、寬2到4米、高3到4米，酷似一道圍牆，因此稱為微波牆式探測器或微波柵欄。
玻璃破碎探測器

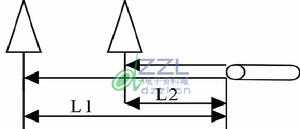

報警探測器原理示意圖玻璃破碎探測器按照工作原理的不同大致分為兩大類：一類是聲控型的單技術玻璃破碎探測器，它實際上是一種具有選頻作用（頻寬10到15KHz）的具有特殊用途（可將玻璃破碎時產生的高頻信號驅除）的聲控報警探測器。另一類是雙技術玻璃破碎探測器，其中包括聲控-震動型和次聲波-玻璃破碎高頻聲響型。聲控-震動型是將聲控與震動探測兩種技術組合在一起，只有同時探測到玻璃破碎時發出的高頻聲音信號和敲擊玻璃引起的震動，才輸出報警信號。
次聲波-玻璃破碎高頻聲響雙技術探測器是將次聲波探測技術和玻璃破碎高頻聲響探測技術組合到一起，只有同時探測敲擊玻璃和玻璃破碎時發出的高頻聲響信號和引起的次聲波信號才觸發報警。
玻璃破碎探測器要儘量靠近所要保護的玻璃，儘量遠離噪聲干擾源，如尖銳的金屬撞擊聲、鈴聲、汽笛的嘯叫聲等，減少誤報警。
震動探測器
報警探測器機械式常見的有水銀式、重錘式、鋼球式。當直接或間接受到機械衝擊震動時，水銀珠、鋼珠、重錘都會離開原來的位置而出發報警。這種感測器靈敏度低、控制範圍小，只適合小範圍控制，如門窗、保險柜、局部的牆體。鋼珠式雖然可以用於建築物，但只有4m2左右，很少使用。
速度感測器一般選用電動式感測器，由永久磁鐵、線圈、彈簧、阻尼器和殼體組成。這種感測器靈敏度高，探測範圍大，穩定性好，但加工工藝較高，價格較高。加速度感測器一般是壓電式加速度計，是利用壓電材料因震動產生的機械形變而產生電荷，由此電荷的大小來判斷震動的幅度，同時籍此電路來調整靈敏度。
震動探測器應該與探測面安裝牢固，否則不易感受到震動，應該遠離震動干擾源。
超音波探測器
報警探測器按照其結構和安裝方法不同分為兩種類型，一種是將兩個超音波換能器安裝在同一個殼體內，即收、發合置型，其工作原理是基於聲波的都卜勒效應，也稱為都卜勒型。其發射的超音波的能場分布具有一定的方向性，一般為面向方向區域呈橢圓形能場分布。另一種是將兩個換能器分別放置在不同的位置，即收、發分置型，稱為聲場型探測器，它的發射機與接收機多採用非定向型（即全向型）換能器或半向型換能器。非定向型換能器產生半球型的能場分布模式，半向型產生錐形能場分布模式。
收、發分置的超音波探測器警戒範圍大，可控制幾百立方米空間，多組使用可以警戒更大的空間。
安裝超音波探測器的空間密封性要求高，不應有大容量的空氣流動，不能有過多的門窗且需緊閉。應該避開通風設備及氣體的流動。用超音波探測器保護的空間隔音性能要好，以減少外界噪聲引起的誤報。超音波對物體沒有穿透性，因此使用時應避免物體的遮擋，玻璃、隔板、房門等對超音波的反射能力較差，因此不應正對安裝。超音波是以空氣作為傳輸介質的，因此空氣的溫度和相對濕度會影響其探測靈敏度。當溫度為21℃、相對濕度38%時，超音波的衰減最為嚴重，探測範圍也最小。
開關式報警器
報警探測器電路圖磁控開關又稱磁控管或磁簧開關，由永久磁鐵及乾簧管組成。磁控開關應該避免直接安裝在金屬物體上，必須使用時應使用鋼門專用型磁控開關或改用微動開關或其它類型開關器件。
周界報警探測器

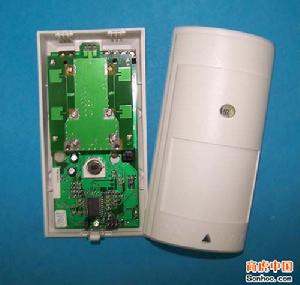

報警探測器內部結構泄露電纜式報警探測器：泄露電纜是一種具有特殊結構的同軸電纜，與普通的同軸電纜不同的是，泄露電纜在其外導體上沿長度方向周期性地開有一定形狀的槽孔，所以又稱為開槽電纜。電纜內部傳輸的一部分高頻電磁能可以由這些槽孔以電磁波的形式向外部輻射，同時又可以通過槽孔接收外部的電磁波，加上同軸電纜原有的傳輸性能，可以說，泄露同軸電纜兼有傳輸線和收、發天線的功能。
利用泄露電纜作為感測器組成的周界探測報警系統由兩根平行埋在周界地下的泄露電纜和發射機、接收機組成。一根泄露電纜與發射機相連，向外發射能量。另一根泄露電纜與接收機相連，用來接收能量。發射機發射的高頻電磁能經發射電纜向外發射，一部分能量耦合到接收電纜，收發電纜之間的空間形成一個橢圓形的電磁場的探測區。兩根電纜之間的電磁能的電磁耦合對擾動非常敏感。當有人進入此探測區時，會干擾這個耦合場，使接收電纜收到的電磁能量發生變化。通過信號處理電路提取這個變化量、變化率和持續時間等，就可通過電子電路觸發報警。在國外生產的這類報警器中，是將電纜收到的信號數位化，在無探測目標時，可得到一個方形曲線存儲在存儲器中，當有人侵入時，又增加多個部分由入侵者反射到接收電纜的反射波，從而產生干擾的曲線。通過與原存儲曲線比較後即可探測到入侵者的闖入行為。另外可以對接收泄露電纜接收到的返回脈衝信號進行檢測，通過對發射與接收脈衝信號的持續時間、周期和振幅進行嚴格的對比，就可以探測到電磁場內的細微變化，甚至能準確指出入侵者的位置。如可以在顯示器上顯示周界的輪廓圖，並利用其上的閃動游標來指示入侵者的入侵位置。
泄露電纜是一種隱蔽式的周界探測感測系統，一般埋在地下或裝入牆內，因此不會影響現場的外觀而且又屬於無形探測場，入侵者是無法察覺探測系統的存在，所以就無法避開或破壞系統。電纜可環繞任意形狀的境界區域，不受地形和地面平坦度等因素的影響，其探測靈敏度也不受環境溫度、濕度、風雨煙塵等惡劣氣候條件的影響，是十分理想的周界探測設備。
駐極體震動電纜報警器：駐極體震動電纜是一種經過特殊充電處理後帶有永久預置電荷的介電材料，利用駐極體材料可以製作駐極體話筒。駐極體電纜又稱為張力敏感電纜或麥克風式電纜，其基本結構和普通的同軸很相似，只不過是一種經過特殊加工同軸電纜。在製作時對填充在其內、外導體之間的電介質進行靜電偏壓，使之帶有永久性的預置靜電荷。當駐極體電纜受到機械震動或因受壓而變形時，在電纜的內外導體就會產生一個變化的電壓信號，此電壓信號的大小和頻率與受到的機械震動力成正比。與外電路相連就可以檢測出這一變化的信號電壓，並檢測到較寬頻域範圍內的信號。由於駐極體電纜感測器的工作原理與駐極體麥克風相類似，故又稱為麥克風電纜。
使用時通常將駐極體電纜用塑膠帶固定在柵欄或鋼絲上，其一端與報警控制電路相連，另一端與負載電阻相連。當有人翻越柵欄、鐵絲網或切割柵欄、鐵絲網時，電纜因受到震動而產生模擬電壓信號即可觸發報警。此外，由於駐極體電纜實際上就是一種精心設計的特製麥克風，因此利用它把入侵者破壞或翻越柵網、出動震動電纜時的聲響以及鄰近的聲音傳送到中心控制室進行監聽，用來判斷是否有入侵。
電磁感應式震動電纜報警器：在電磁感應式電纜的聚乙烯護套內，其上、下兩部分空間有兩塊近於半弧形充有永久磁性的韌性磁性材料。它們被中間兩根固定絕緣導線支撐著分離開來。兩邊的空隙正好是兩個磁性材料建立起來的永久磁場，空隙中的活動導線是裸體導體，當此電纜受到外力的作用而產生震動時，導線就會在空隙中切割磁力線，由電磁感應產生電信號。此信號由處理器（又稱接口盒）進行選頻、放大後將300—3000Hz的音頻信號通過傳輸電纜送到控制器。當此信號超過一定的閾值時，便立刻觸發報警電路報警，並通過音頻系統監聽電纜受到震動時的聲響。
控制器可以製成多個區域，多區域分段控制可以使目標範圍縮小，報警時便於查找。例如一個四方形的院子一般不用一根電纜把它圍起來，因為有人爬牆時不好判斷哪個部位。可採用多段感測電纜來敷設，分多個控制區域來控制。
報警探測器光纖感測器周界報警器：隨著光纖技術的不斷發展，傳輸損耗不斷降低，傳輸距離不斷加大，價格下降，加上在技術性能上又有獨到的優點，光纖報警器在安防系統中越來越多地得到套用。光纖感測器基本由紅外光發射器、光導纖維、紅外光接收器組成。紅外發射器內的發光二極體發射脈衝調製的紅外光，此紅外光沿光纖向前傳播，最後到達光接收器，並把經光電檢測後的信號送往報警控制器，從而構成一個閉合的光環系統。
根據防範的不同場合和要求，光纖可以構成各種形狀，環置於需要防範的周界，當入侵者侵入時會破壞光纖使其斷裂，這時就會因光信號中斷而觸發報警。由於光纖極細，可以很方便地進行隱蔽安裝，如安裝在周圍防禦的鋼絲網上，當發生因攀登、翻越、切斷鋼絲引起的光纖斷裂時，通過報警控制器發出報警。也可以將透明的光纖埋在用紙、塑膠或防止纖維等物製成的壁紙中或放到牆皮里或門板里，當入侵者鑿牆、打洞或撕裂壁紙時產生報警。
地音周界報警探測器：當一個人行走時，每一步都會從地面接觸發出小的但是可以探測到的地震波向各個方向擴散，用來探測入侵者地震波的探測器稱為地音探測器或地震式周界報警探測器。埋在地下的鑑別和探測感測器分別將探測到的地震波信號傳送到處理器，處理器可以鑑別防護區外的車輛、聲震、地震及人走路等地震干擾，只有真正發生入侵時，處理器才會啟動報警裝置。
商品電子防盜系統
eas防盜軟標籤EAS系統主要由三部分組成：檢測器（Sensor）、解碼器（Deactivator）和電子標籤（Electronic Label and Tag）。電子標籤分為軟標籤和硬標籤，軟標籤成本較低，直接粘附在較“硬”商品上，軟標籤不可重複使用；硬標籤一次性成本較軟標籤高，但可以重複使用。硬標籤須配備專門的取釘器，多用於服裝類柔軟的、易穿透的物品。解碼器多為非接觸式設備，有一定的解碼高度，當收銀員收銀或裝袋時，電子標籤無須接觸消磁區域即可解碼。也有將解碼器和雷射條碼掃瞄器合成到一起的設備，做到商品收款和解碼一次性完成，方便收銀員的工作，此種方式則須和雷射條碼供應商相配合，排除二者間的相互干擾，提高解碼靈敏度。未經解碼的商品帶離商場，在經過檢測器裝置（多為門狀）時，會觸發報警，從而提醒收銀人員、顧客和商場保全人員及時處理。
就EAS系統檢測信號載體而言，已經有六、七種不同原理的系統。由於檢測信號載體的特性不同，因而各種原理的放到系統的性能也有很大差別。到目前為止，已出現的六種原理的EAS系統依次為電磁波系統、微波系統、無線電/射頻系統、分頻系統、自報警智慧型系統以及聲磁系統。電磁波、微波、無線電/射頻系統問世較早，但受其原理的限制，性能上沒有每大提高。如微波系統儘管保護出口寬，能方便靈活地安裝（如隱蔽於地毯下或吊置於天花板上），但易受液體如人體禁止的不足，已經逐漸退出EAS市場。分頻系統只有硬標籤，主要用於服裝服飾的保護，不能用於超市；自報警智慧型系統主要用於貴重物品如高檔時裝、皮革、裘皮大衣等等；聲磁系統是電子防盜技術的一個重大突破，令EAS誤報現象得到很好改善，自1989年推出以來，已經成為全球許多零售商喜愛的電子防盜系統。
EAS系統性能評估指標有系統檢測率、系統誤報、抗環境干擾能力、受金屬物禁止的程度、保護寬度、保護商品的種類、防盜標籤的性能/尺寸、消磁設備等。
檢測率：檢測率是指單位數量的有效標籤以不同方向經過檢測區域的不同位置時的報警次數。由於某些系統的標籤存在方向性，所以檢測率的概念應以綜合各個方向的檢測率平均值為基準。就目前市場上最常用的三種原理來說，聲磁系統的檢測率最高，一般超過95%；無線電/射頻系統的檢測率在60-80%之間；電磁波的檢測率一般在50-70%之間。檢測率低的系統在商品被帶出時發生的漏報率可能性要大，因此檢測率的高低是評估防盜系統好壞的主要性能指標之一。

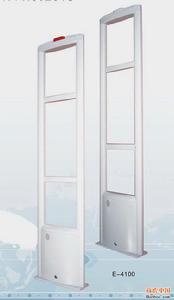

eas射頻防盜天線抗環境干擾能力：當設備受到干擾時（主要是電源與周圍噪聲的干擾），系統會在無人經過或無任何觸發報警物品經過時發出報警信號，這種現象稱為虛報或自鳴。
無線電/射頻系統因為易受環境干擾，常常會出現自鳴現象，所以有些系統安裝了紅外線裝置，相當於加裝了一個電動開關，只有當人員經過系統，阻擋了紅外線，系統才開始工作，沒有人經過時，系統處於待機狀態。這樣雖然解決了無人經過時的自鳴，但仍然不能解決有人經過時的自鳴情況。
電磁波系統也易受到環境的干擾，特別是磁性介質以及電源的干擾，影響系統的性能。聲磁系統由於採用了獨特的共振遠離，並配合智慧型技術，系統由微機控制、軟體驅動，對周圍環境噪聲自動檢測，因而能夠很好適應環境，有較好的抗環境干擾能力。
受金屬物禁止的程度：商場、超市中的很多商品帶有金屬物品，如金屬錫箔紙包裝的食品、香菸、化妝品、藥品等；還有本身自帶金屬的商品，如電池、CD/VCD糟片、美發用品、五金工具等；另外商場提供的購物車、購物籃等。含金屬的物品對EAS系統的影響主要是對感應標籤的禁止作用，使系統的檢測裝置檢測不到有效的標籤存在或檢測靈敏度大大下降，導致系統不發出報警。
受金屬禁止影響最嚴重的是無線電/射頻RF系統，這可能是無線電/射頻在實際使用當中表現的主要局限之一。電磁波系統也會受到金屬物品的影響，當大塊金屬進入電磁波系統的檢測區域時，系統會出現“停機”現象，當金屬購物車、購物籃經過時，裡面的商品即使有有效標籤，也會因為禁止而不產生報警。聲磁系統除了對純鐵製品如鐵鍋等，會受到影響外，其它的金屬物品/錫箔紙、金屬購物車/購物籃等超市常見物品均能正常工作。
保護寬度：商場需要考慮防盜系統的保護寬度，以免支座之間寬度過柴，影響顧客進出。況且商場都希望出入口寬敞一些。
保護商品的種類：超市內的商品一般可以分為兩類。一類是“軟”商品，如服裝、鞋帽、針織品，這類一般採用硬標籤保護，可以重複使用；另一類是“硬”商品，如化妝品、食品、洗髮液等，採用軟標籤保護，在收銀台進行消磁，一般一次性使用。對硬標籤來說，各種原理的防盜系統保護商品的種類差不多。但對軟標籤來說，由於受到金屬物的影響不一，差別很大。
防盜標籤的性能：防盜標籤是整個電子防盜系統中的一個重要組成部分，防盜標籤性能的好壞，影響著整個防盜系統的性能。有些標籤容易受到潮濕氣的影響；有些不能彎曲；有些標籤能夠很容易地隱蔽在商品的包裝盒內；有些會蓋住商品上的有用的說明文字等等。
( eas開鎖器)源標籤計畫實際上是商家為了降低成本、提高管理、增加效益的一個必然結果。EAS系統的使用最麻煩的是在各種商品上貼電子標籤，增加了管理難度。解決這一問題的最好辦法也是最終的解決辦法就是將貼標籤的工作轉給商品的生產廠家，在商品的生產過程中把防盜標籤放到商品或包裝里。源標籤實際上是銷售商、製造商以及防盜系統的製造商合作的結果。源標籤使可開架銷售的商品增加，給顧客帶來更多方便，另外標籤的放置也更加隱蔽，減小被破壞的可能，提高防盜效率。
