周界報警探測器

在一些重要的區域，如機場、軍事基地、武器彈藥庫、監獄等處，為了防止非法的入侵和各種破壞活動，傳統的防範措施是在這些區域的外圍周界處設定一些屏障，如圍牆、柵欄、鋼絲籬笆網等，並安排人員巡邏。但是人力防範往往受到時間、地獄、人員素質和精力等因素的影響，難免出現漏洞和失誤。因此需要套用一些先進的周界探測報警系統形成一道人眼看不到的“電子圍牆”。前面介紹的主動紅外探測器和微波牆式探測器是最為常見的周界報警探測器，其中微波牆式探測器需要防範的周界具有較好的平直度，曲折過多或者地面高低起伏不平地點就不宜採用微波牆式探測器；而主動紅外探測器在室外使用時受環境氣候影響較大，如霧、雪、雨、風沙等，能見度的下降必然引起作用距離的縮短。除了上述兩種以外，還有多種周界報警探測裝置。

周界報警探測器可以固定安裝在現有的圍牆或柵欄上，有人翻越或破壞時即可報警。感測器也可以埋設在周界地段的地層下，當入侵者接近或越過周界時產生報警信號，使值守及早發現，及時採取制止入侵的措施。周界報警探測器類似於電纜結構，其中心是銅導線，外面包圍著絕緣材料，絕緣材料外面用兩條金屬（如銅皮）禁止層以螺旋方式交叉纏繞並留有方形或圓孔隙，以便漏出絕緣材料層。

1

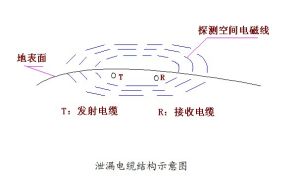

把平行安裝的兩根泄漏電纜分別接到高頻發射器和接收器就組成了泄漏電纜周界報警器。
如圖所示，發射機通過T向外傳送探測信號，而這高頻探測信號通過漏孔向外傳布，在兩根電纜之間形成一穩定交變電場。一部分能量傳入R接收電纜，經發大處理後，存入接收機存儲器。一旦有人或物入侵探測區，對電場產生干擾，凡接收到的電場與原存儲信號比較，發生差異，發出報警信號。

2

該周界報警探測器是由多條（2～10條）平行導線構成的。與震盪頻率為1～40KHZ的信號發生器聯接的導線稱之為場線，工作時場線向周圍空間輻射電磁能量。與報警信號處理器聯接的導線稱之為感應線，場輻射的電磁場在感應線中產生感應電流。當入侵者靠近或穿越平行導線時，就會改變周圍電磁場的分布狀態，從而使感應電流發生變化，報警信號處理器檢測出此電流變化量作為報警信號。
