喇叭天線

喇叭天線

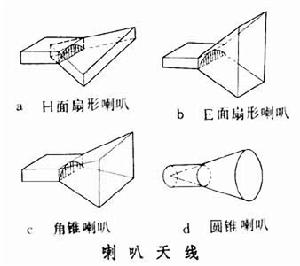

波導管終端漸變張開的圓形或矩形截面的微波天線。它是一種面天線(見圖),也稱為喇叭。它的輻射特性由口面的尺寸與場分布決定,而阻抗由喇叭的頸部(始端不連續處)和口面的反射決定。

喇叭天線

正文

波導管終端漸變張開的圓形或矩形截面的微波天線。它是一種面天線(見圖),也稱為喇叭。它的輻射特性由口面的尺寸與場分布決定,而阻抗由喇叭的頸部(始端不連續處)和口面的反射決定。

喇叭天線喇叭天線
圓錐喇叭和角錐喇叭傳播的是球面波,而在一個面(E或H面)張開的扇形喇叭中傳播的則是柱面波。喇叭口面場是具有二次方相位差的場,二次方相位差的大小與喇叭的長度和口面大小有關。
由於喇叭天線結構簡單和方向圖易於控制,通常用作中等方向性天線,如標準喇叭,最常見的是用作反射面的饋源(見天線饋源)。當它用作獨立天線時,一般都加上校正相位的反射面或透鏡。喇叭-拋物反射面天線具有頻頻寬、副瓣低和效率高等特性,常用於微波中繼通信。而透鏡因其重量較重和結構複雜等原因,已很少用作喇叭的相位校正。
當喇叭長度一定時,若使喇叭張角逐漸增大,則口面尺寸與二次方相位差也同時加大,但增益並不和口面尺寸同步增加,而有一個其增益為最大值的口面尺寸,具有這樣尺寸的喇叭就叫作最佳喇叭。
喇叭天線的輻射場可利用惠更斯原理由口面場來計算。口面場則由喇叭的口面尺寸與傳播波型所決定。可用幾何繞射理論計算喇叭壁對輻射的影響,從而使計算方向圖與實測值在直到遠旁瓣處都能較好地吻合。
為了擴展喇叭的頻帶,必須減小喇叭頸處與口面處的反射。口面尺寸加大,則反射減小。此外,把波導與喇叭的過渡段儘量做得平滑些,也可以減小該處的反射。由於該位置附近的喇叭尺寸還很小,因此,不能傳播高次模,一般都傳輸單模。為了控制輻射方向圖,有時口面上需要多模場分布,這時應在喇叭內適當位置引入能產生高次模的器件。這種喇叭叫作多模喇叭,可用作單脈衝雷達或高效率天線饋源。由於各模在喇叭內的相速不同,多模喇叭的頻帶比常規喇叭的要窄。
