![鋶[10]](/img/d/90a/nBnauM3XwUjM0gzMzIDN1YTO1UTM1QDN5MjM5ADMwAjMwUzLyQzLyIzLt92YucmbvRWdo5Cd0FmLzE2LvoDc0RHa.jpg "鋶[10]")
基本資料
表1漢字：鋶
拼音：liǔ
注音：ㄌㄧㄡˇ
繁體：鋶
圖
圖1筆劃：12
部首：釒
部首筆劃：05
筆順編號：311154154325
鄭碼：PSZN
U：950D
GBK：EFB3
英文釋義：milometer；
中文釋義：
1、一價的陽離子H3S+或基H3S，類似於氧，只是用硫代替了氧的位置。
2、金屬(如銅、鉛、鎳)硫化礦熔煉時所形成的粗製硫化物混合物。
詳細解釋
概念

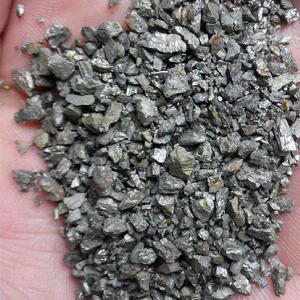

圖2有色重金屬硫化物與鐵的硫化物的共熔體，亦稱熔鋶。是銅、鎳等金屬的硫化物精礦火法冶金的重要中間產物。以產出鋶為目的的熔煉過程稱為造鋶熔煉。在造鋶熔煉中，把要提取的金屬以硫化物的形態富集於鋶中，貴金屬及其他有價成分也隨之富集於其中，脈石則熔合成渣而與鋶分離。
典型類型
圖3銅冶煉得到的鋶稱為銅鋶（或冰銅），屬於Cu2S-FeS系。冰銅吹煉造渣期終獲得的含FeS較低的鋶俗稱白鈹（或白冰銅）。硫化鎳精礦電爐或閃速爐熔煉可得到 Cu2S-Ni3S2-FeS系的銅鎳鋶 (或銅鎳冰銅）。有些工廠添加硫化劑(石膏、黃鐵礦)和還原劑處理氧化鎳礦石，進行所謂還原硫化熔煉,獲得一種屬於Ni3S2-FeS系的鎳鋶（或冰鎳）的中間產物。在含銅高的鉛燒結塊還原熔煉中，為了分離和回收伴生的銅，常常
在粗鉛和爐渣之間造成一層組成為Cu2S-FeS-PbS系的鉛冰銅。幾種曲型鋶的主要成分見表1。
物理化學性質
FeS 是各種鋶最基本的組成之一。因此，FeS與相應有色重金屬硫化物組成的二元系也是鋶的最基本體系。幾種主要的硫化物（或氧化鐵）與硫化鐵的二元系液相線匯總於圖1。由圖可見，在有色重金屬冶煉溫度下（1200℃左右），除FeS-ZnS系外，各系均為完全互溶的熔體。FeS-ZnS系的熔融組成範圍則甚狹窄，在實際生產中ZnS容易在熔池中析出，形成隔層，在爐壁和爐底生成爐瘤，影響冶煉作業的正常進行。
圖4下面以冰銅為例，進一步說明鋶的性質。鋶中銅、鐵、硫三者之和常占總量的90%左右。冰銅的某些物理
化學性質近似地可用 Cu-Fe-S三元系的狀態圖（見相圖）說明。還原硫化熔煉的鋶可用 Cu-Fe-S三元系狀態圖的一部分Cu2S-FeS-Fe-Cu圖表示（圖2）。圖中存在較大的分層區（兩液相區），對生產有實際意義的冰銅成分應在靠近Cu2S-FeS一側的三元共晶點附近，其理論含硫量為25%左右。通常在硫化銅礦物的氧化熔煉中，一般不會出現金屬相。因此，此圖有較大的局限性。冰銅的含硫量往往低於按硫化物考慮的化學計量，含硫量不足的基本原因是冰銅實際上溶解少量的鐵的氧化物。因此氧是冰銅的第四個重要組分。冰銅含氧量與平衡共存的渣含SiO2量、冰銅品位和氧勢等有關。一般工廠冰銅含氧量波動在1～6%之間。冰銅中氧的存在形態有兩種觀點（是FeO和是Fe3O4）。中國冶金工作者研究了Cu2S-FeS-FeO系的熔點，並繪出相應的等溫液相線圖（圖3）。1200℃時此系各組分的等活度曲線見圖4。實際生產中的冰銅含硫量波動範圍較狹，為22～26%。冰銅的熔點多在950～1050℃，比爐渣的熔化溫度低。熔融冰銅的密度大（約4.4克/厘米3），粘度較低（約10厘泊），這足以使冰銅沉降到渣層（密度3～3.7克/厘米3）下面，並且流動性遠優於爐渣。熔融冰銅的電導率（300～1000西門子/厘米）也比爐渣（0.5西門子/厘米）高得多。其比熱約為 0.5～0.63千焦/（公斤·開）。冰銅是貴金屬的良好溶劑，95～98%的貴金屬和硒、碲進入冰銅，所以造鋶熔煉常用作富集貴金屬的重要手段。必須注意，熔融冰銅與水接觸會發生劇烈爆炸。與爐渣相比，對熔融冰銅的研究較少，冰銅的物理化學性質如活度和結構等尚待深入研究。
