簡介

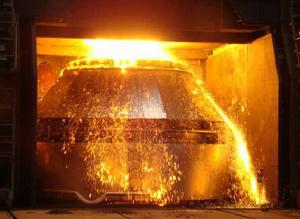

吹煉渣(converting slag) 是指低品位鋶(如銅鋶、低鎳鋶，低銅鎳鋶等)在轉護吹煉時產出的爐渣。吹煉渣的主要組成是亞鐵的矽酸鹽，屬FeO-SiO系，其中還含有較大數量的FeO。
銅鋶吹煉渣
銅鋶吹煉渣主要在吹煉第一周期形成，第二周期形成的渣量很少。銅鋶吹煉渣含銅達1.5%~2.5%時，大都以硫化物形態存在，少量氧化亞銅及金屬銅形態存在。由於銅鋶吹煉渣含銅高並有大量鐵的氧化物，通常可返回熔煉爐以回收其中的銅並利用其中的鐵的氧化物作熔劑，也可單獨處理，如選礦和電爐貧化等，銅鋶吹煉的第二周期有時也形成是少量爐渣，含銅高達20%~30%，通常作為冷料返回吹煉處理。三菱法的高品位銅鋶採用CaO-CuO-FeO渣系，進行富氧連續吹煉得CaO15%, Cu15%, FeO60%的吹煉渣，這種渣含FeO雖高，但其流動性仍好。
低鎳鋶吹煉
低鎳鋶吹煉得到的吹煉渣與銅鋶吹煉渣比較。前者含SiO較高而含FeO較低(10%~19%)。這種吹煉渣不作為熔煉爐的返料，而作為綜合回收鈷的原料。大多數工廠都力求將原料中的鈷畜集到吹煉渣中。吹煉渣含鈷多少主要取決於鎳鋶的含鐵量，鎳鋶吹煉過程所產生的渣平均含鈷0.10%~0.15%，而在吹煉後期，當鎳鋶含鐵量降至1%以下時，鈷使大量氧化造渣，使吹煉渣含鈷達0.6%~0.8%。
低銅鎳鋶吹煉
低銅鎳鋶吹煉得到的吹煉渣組成與銅鋶吹煉渣極為相似。由於吹煉後期鈷氧化造渣，且產出的渣相當難熔，但能溶於下批吹煉渣中，因此在大多數情況下，低銅鋶鎳鋶吹煉過程第一批和最後一批爐渣送去提鈷，含鈷低的吹煉渣返回熔煉爐處理。
