一:總述

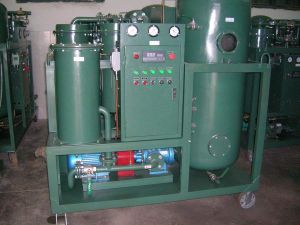

汽輪機油真空濾油機濾油機的一種,除採用濾芯過濾油中顆粒雜質外,還採用真空方法分離油中游離、乳化的水分。該設備的關鍵是在真空狀態下,油會隨著空氣從真空泵中溢出,嚴重影響設備使用安全。可採用在真空分離器上設定真空破壞閥,發現油位高時,開啟閥門。缺點是需要有人看守。也可採用設定油氣分離器的方法,使油回流。但可靠性較低。也可通過降低真空度的方法避免跑油,但會降低真空分離效率。二:技術參數
指標名稱Index | 單位Unit | TY-10 | TY-20 | TY-30 | TY-50 | TY-100 | TY-150 | TY-200 | TY-300 | |
流量Flow rate | L/H | 600 | 1200 | 1800 | 3000 | 6000 | 9000 | 12000 | 18000 | |
工作真空Working vacuum | MPa | -0.06~-0.095 | ||||||||
工作壓力Working pressure | MPa | ≤0.4 | ||||||||
工作溫度Working temperature | ℃ | 20 ~80 | ||||||||
工作電源Power supply | 380V 50HZ,3Ph(或根據用戶需要 as per user’s option) | |||||||||
工作噪音Noise | dB(A) | ≤65~80 | ||||||||
電加熱功率Heater Power | Kw | 12 | 15 | 18 | 24 | 45 | 60 | 72 | 84 | |
總電功率Total power | Kw | 14 | 17 | 20 | 27 | 48 | 66 | 81 | 97 | |
進(出)口管徑Inlet/outlet | mm | Φ25 | Φ25 | Φ25 | Φ32 | Φ42 | Φ50 | Φ50 | Φ60 | |
設備重量Weight | kg | 400 | 450 | 500 | 600 | 800 | 1000 | 1100 | 1550 | |
設備尺寸Dimension | 長L | mm | 1280 | 1350 | 1350 | 1350 | 1500 | 1500 | 1600 | 1650 |
寬W | mm | 750 | 900 | 950 | 1000 | 1000 | 1200 | 1350 | 1350 | |
高H | mm | 1450 | 1450 | 1500 | 1800 | 1800 | 1800 | 1800 | 1850 | |
濾後指標Result after treatment | 破乳化值Demulsify value | min | ≤15/min(GB/F7035) | |||||||
含水量Water content | ppm | ≤80 | ||||||||
含氣量Gas content | % | ≤0.1 | ||||||||
清潔度Cleanness | ≤NAS 6 |
三:用途
主要用於處理不合格的透平油,特別適用於嚴重乳化的透平油,能快速、高效除去油中的水分、氣體、雜質。使油品的各項質量指標達到新油標準,保證汽輪機組安全運行。本機以特殊的高分子材料為介質,集破乳化,脫水,除雜為一體,結合真空分離技術可線上破乳、脫水、除酸、除雜,使嚴重渾濁乳化的透平油變得清澈透明。是線上處理透平油,低黏度潤滑油和液壓油的理想設備。四:特點
1.高分子材料為介質,集破乳化,脫水,除雜為一體2.複式立體閃蒸,配合獨特高效的脫水,脫氣元件,能迅速有效分離油中的水分和氣體。
3.精密過濾系統,能有效除去各種雜質,濾芯使用壽命長,納污量大,具有反衝洗功能。
4.新型高效電加熱系統,加熱負荷低,加熱均勻,耗能少。
5.採用自動紅外線液位控制儀,壓力保護系統,操作簡單,安全可靠。
6.採用整機聯鎖保護裝置,加熱器,油泵,液位控制儀聯動工作。
7.可與汽輪機、水輪機等設備實現線上運行。
優缺點
①機械濾芯阻擋式濾油機:價格便宜,過濾精度低,濾芯容易堵塞。主要用於基本的抽油機加油用。②真空式濾油機:真空濾油機又稱真空高效濾油機,濾油機,真空淨油機具有體積小、比例重量輕、移動方便、噪音低、連續工作時間長、性能穩定、操作方便等特點。是各電廠、電站、變電所、電器製造廠、煉油廠、石油化工等工礦企業過濾變壓器油、透平油、40#以下機油、液壓油等油液中的水分、氣體和雜質微粒的最理想設備。
③離心式濾油機:去除游離水及大顆粒雜質效果較好,但由於是高速鏇轉,噪音太大,安全性低,現在基本不使用。
④靜電式濾油機:利用靜電吸附的原理,去除金屬類及油泥等非金屬類的雜質,敞開式結構,不堵塞,過濾精度高,去除微水的能力不如真空式。但是,配合自動溫控式油水分離機的使用,既能很好的去除水分,也能更好的去除雜質,加熱後雜質顆粒更易於與油液分離,主要用於工具機液壓站和液壓試驗台對油液清潔度要求較高的作業。
⑤磁吸式濾油機:價格便宜,結構小,不用動力,一般用於液壓管路中。不過它的淨化的雜質的範圍和淨化能力有局限性。
⑥各種原理的組合式:針對特定的作業設計的組合,但使用因為結構龐大,價格及使用維護費用較高,效果也不太顯著,所以範圍很小,很有局限性。
