涵義
真空破壞閥真空破壞閥（Vacuum Breaker Valve）是一種安全閥。
主要用於容器或管道中，在管道或容器因系統運行或停止而產生負壓或真空逐步升高時，該閥能自動開啟，破壞真空效應，使管道及其它設備不至產生癟、凹裂等現象，以保護設備的安全。
真空閥廣泛套用於給排水、船塢、電廠、冶金、造船等領域，能滿足各種工況的需要。
常見類型
按啟閉原理分
真空破壞閥按照啟閉原理一般可分為：壓力平衡式真空破壞閥，不平衡式真空破壞閥，氣動機械式真空破壞閥、自力式板式真空破壞閥及特殊真空破壞閥。
按驅動功能分
按驅動功能來分類，需要外力功能操作的常見真空閥有氣動（HXQP)、電磁動(HXDP)、電動(HXDT)，水能(HXHP)等驅動。
常見型號及其原理
第一種

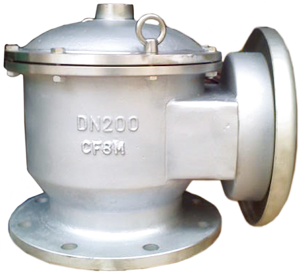

第一種真空破壞閥第一種真空破壞閥安裝在容器罐頂部起呼氣和吸氣的作用。
當容器的壓力達到負20毫米水柱時，真空破壞閥的負壓盤被真空吸上去，大氣進入容器中，破壞真空。當容器的壓力達到正150毫米水柱時，它的正壓盤被容器中的氣壓頂上去，氣流通過閥體流到外界。
第二種

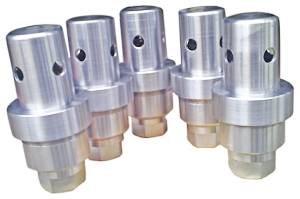

第二種真空破壞閥真空破壞閥安裝在容器罐上或者管道上方起吸氣破壞真空的作用。它安裝在容器罐的頂部或者管道上方。
當容器或者管道的壓力低於設計壓力-0.01Kg~-0.1Kg時，由於管道內真空作用下，安裝在閥瓣上面的彈簧開始工作，閥瓣垂直得往下打開，此時外面的大氣進入容器中，破壞真空 。當容器的壓力達到+0.5Kg時，閥瓣被氣壓頂上去，形成密封。
第三種
第三種真空破壞閥屬氣壓式閥門，在虹吸式輸水管道起快速閘門的作用。它安裝在輸水管道的制高點。防止水流倒灌會產生主機的葉輪飛逸的事件，故它是保護主機安全運行不可缺少的重要設備。
水泵停機時，控制氣源三位二通電磁閥也要同步工作，把電磁閥轉換到連線壓縮空氣位，此時壓縮空氣進入氣缸內，推動氣缸的活塞上升，升到頂部觸動行程開關，給控制室信號，此時真空破壞閥已經打開，停止電磁閥供氣電路，由於管道內負壓作用，大氣通過吸氣網急速湧入閥體—破壞虹吸—實現分流退水。在水泵啟動前，需要關閉真空破壞閥門，控制氣源三位二通電磁閥轉換到連線外大氣位，此時氣缸內的空氣排到外面了，活塞在壓縮彈簧和閥板的自重下，往下壓，閥門關閉了。
常見參數
以國內某氣壓式真空破壞閥的參數值為例，常見要素如下表。
| 技術參數 | 數值 |
| 法蘭接口 | DN400 / PN10 / GB4216-84 |
| 閥門開啟高度 | 150毫米 |
| 閥門開啟時間 | 1/6秒 |
| 密封材料 | NBR |
| 溫度範圍 | -10℃~+60℃ |
| 氣源要求 | 0.58~0.65兆帕 |
| 連線氣源接口口徑 | G1/2英寸 |
發展歷史
第一代氣壓式
原始的氣壓式真空破壞閥由於需要專門的氣源和直流設備，已逐步淘汰。

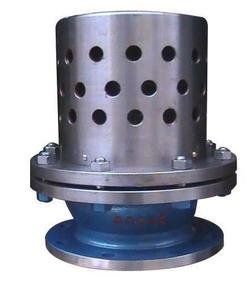

真空破壞閥
真空破壞閥第二代電動式
第二代的電動式真空破壞閥同水泵同通電，斷電。一旦出現非事故的停電，此閥就能自動馬上打開，破壞虹吸，截斷水流，防止水流倒灌會產生主機的葉輪飛揚的事件。此閥門關閉動力源是採用100%節能電磁鐵，工作電源是採用220V，50Hz，其維護工作電壓只要300毫安。能長時間工作，電磁鐵的溫升只要10K。開閥動力採用蓄能彈簧，能在2~5秒之間打開。還設有手動開閥、關閥的裝置。人工操作方便、安全係數大。但由於此閥耗電且一旦其電路發生故障即完全失效，所以也沒有完全得到市場的認可。
第三代機械式
第三代真空破壞閥為機械式結構。在系統形成真空時由大氣壓力直接頂開擋板往系統加氣，迅速破壞真空，防止負壓危害。0.2bar的密封壓力保證了在系統正壓時完全不滲漏。由於不需要耗電，使用壽命長，破真空及時而得到市場的一致歡迎。
安裝一般注意事項

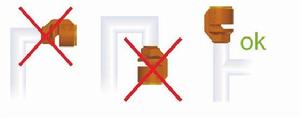

真空破壞閥注意一、真空閥必須安裝在容器上方的連線法蘭上，法蘭連線參數一般按照國標GB4216.4標準執行。
注意二、閥門與主管道法蘭之間連線必須加裝密封墊，擰緊螺栓。
注意三、閥門安裝方向，手動緊急開閥應在易於操作的部位，兩邊不能有障礙物。
注意四、安裝完畢後應去掉真空閥的的防塵蓋。
