簡介

地形地質
樞紐工程區位於滇西縱谷山原區,地質環境較複雜,與工程關係密切的斷裂構造是瀾滄江斷裂帶,在壩址附近,其規模較小。建築物及其鄰近地區雖不屬強震發生區,但被強震發生帶所包圍。經國家地震局覆核、地震烈度評定委員會審查,確定工程建築物地區的地震基本烈度為8度,按600年超越機率10%取地震動參數,基岩峰值水平加速度為0.308g。由地質工作得出的結論是:①水庫不存在滲漏問題。②水庫區兩岸山坡總體穩定條件較好,雖在一些地段分布有失穩岩體,但其穩定條件好,對工程不會造成危害。③庫區淹沒損失小,水庫淹沒範圍內尚未發現重要工業礦床,也不存在浸沒問題。④水庫蓄水後存在產生誘發地震的可能,但對樞紐建築物區的可能影響烈度不超過5度。
樞紐區河谷深切呈“V”形,分布岩石為緻密堅硬的黑雲花崗片麻岩和角閃斜長片麻岩,但新鮮完整的片岩仍屬堅硬類岩,岩石完整、強度高、、質量好。樞紐區的地質構造為一橫河走向、陡傾上游的單斜構造,除有Ⅱ級斷層F7外,尚分布有Ⅲ級斷層20條。除F20為NNE走向外,其餘均為NWW走向,陡傾角。NWW向斷層屑層間擠壓性質,破碎帶物質以碎塊岩、碎裂岩為主,結構緊密,僅在斷層壁附近有薄層泥分布。
小灣壩址地形地質條件適於修建高約300m的拱壩和跨度30m左右的地下廠房。建基面岩體質量,以微風化一新鮮的I、Ⅱ類岩體為主,僅在左岸高程1210m以上地段和部分拱座的壩趾部位分布有Ⅲ、Ⅳa類岩體。控制壩肩抗滑穩定的地質邊界條件和結構面的基本組合型式:以近SN向的各類陡傾角破裂結構面、蝕變岩體為側向切割面(側滑面),順坡中緩傾角節理組為底滑面,上游拉裂面為走向NWW陡傾角的順層錯動面和節理組,下游臨空面除應考慮出露在壩下游地形臨空面外,還考慮下游NWW組陡傾角斷層被壓縮變形的影響和它們作為抗滑體下游邊界以及在壩下游沖溝中剪出的情況。作為底滑面的順坡中緩傾角節理組的連通率,在I、Ⅱ類岩體中平均為25%~30%,而兩岸地面高程1000m附近地段,連通率可達57%左右。地應力較高,σ1=16.4~26.7MPa。除斷層通過地段外,岩體完整、強度高,總體穩定條件較好。不利條件是,地下水位高,裂隙水壓力大。
建築情況
位於滇西南澗縣與鳳慶縣交界的小灣水電站是瀾滄江中下遊河段規劃梯級中的第二級,電站建成後裝機容量420萬千瓦,年發電量188.53億度,根據國家計委和雲南省政府的要求,2005年大江截流,2010年底第一台機組發電。小灣電站於2002年1月20日正式開工,電站建成後將形成容量149.14億立方米的水庫,並以發電為主兼有防洪、灌溉、攔沙及航運等綜合利用的效益,是瀾滄江中下遊河段的“龍頭水庫”。這裡壩址地形地質條件優越,適於修建高壩大庫,壩高292米的小灣電站,具有多年調節水資源的能力,是所有中下游梯級電站中最高的一座,大壩由混凝土雙曲栱壩,壩後水墊塘及二道壩、左岸一條泄洪洞及右岸地下引水發電站組成。
地理位置
小灣水電站位於雲南省西部南澗縣與鳳慶縣交界的瀾滄江中遊河段與支流黑惠江交匯後下游1.5km處,系瀾滄江中下遊河段規劃八個梯級中的第二級。電站至昆明公路里程455km(其中:改擴建38.92km,新建45.35km),至廣大鐵路祥雲轉運站144km。結構組成
電站裝設6台單機容量700MW的混流式機組,總裝機容量為4200MW,保證出力1854MW,多年平均發電量190.6億kW.h。電站以發電主兼有防洪為、灌溉和庫區水運等綜合效益。水庫正常蓄水位1240M,總庫容151.32×108M3,有效庫容98.95×108M3,為多年調節水庫。樞紐主要工程量:土石方明挖1370×104M3,石方洞挖439.868×104M3,土石方填築139.056×104M3 ,混凝土澆築1056.114×104M3,噴混凝土13.266×104M3,帷幕灌漿14.369×104M,固結灌漿86.799×104M,回填灌漿13.111×104M2,接縫灌漿48.772×104M,鋼筋(錨桿)21.963×104MT,預應力錨索10609根,施工臨建房屋22.83×104M2. 大壩為混凝土雙曲拱壩,壩高292M,壩頂高程1245M,壩頂長922.74M,拱冠梁頂寬13M,底寬69.49M。泄水建築物由壩頂五個開敞式溢流表孔、六個有壓深式泄水中孔和左岸兩條泄洪洞及壩後水墊塘及二道壩等部分組成。引水發電系統布置在右岸,為地下廠房方案。由豎井式進水口、埋藏式壓力管道、地下廠房(長326M×寬29.5M×高65.6M)、主變開關室(長257M×寬22M×高32M)、尾水調壓室(長251M×寬19M×高69.17M)和兩條尾水隧洞等建築物組成。小灣水電站以500kV一級電壓接入系統。500kV出線6回,其中2回至昆明,1回經楚雄至昆明,1回至漫灣經漫昆線到昆,1回至下關,1回留為備用。
水電站功能
小灣水電站以發電為主兼有防洪、灌溉、攔沙及航運等綜合利用效益,系瀾滄江中下遊河段的“龍頭水庫”。該工程由混凝土雙曲拱壩(壩高292m)、壩後水墊塘及二道壩、左岸兩條泄洪洞及右岸地下引水發電站組成。大壩建成後將形成151.32億m3的水庫,水電站的裝機容量420萬kW。工程概況
小灣水電站位於雲南省西部南澗縣與鳳慶縣交界的瀾滄江中遊河段與支流黑惠江交匯後下游1.5km處,系瀾滄江中下遊河段規劃八個梯級中的第二級。電站至昆明公路里程455km(其中:改擴建38.92km,新建45.35km),至廣大鐵路祥雲轉運站144km。電站裝設6台單機容量700MW的混流式機組,總裝機容量為4200MW,保證出力1854MW,多年平均發電量190.6億kW.h。電站以發電為主兼有防洪、灌溉和庫區水運等綜合效益。水庫正常蓄水位1240M,總庫容151.32×108M3,有效庫容98.95×108M3,為多年調節水庫。樞紐主要工程量:土石方明挖1370×104M3,石方洞挖439.868×104M3,土石方填築139.056×104M3 ,混凝土澆築1056.114×104M3,噴混凝土13.266×104M3,帷幕灌漿14.369×104M,固結灌漿86.799×104M,回填灌漿13.111×104M2,接縫灌漿48.772×104M,鋼筋(錨桿)21.963×104MT,預應力錨索10609根,施工臨建房屋22.83×104M2.
大壩為混凝土雙曲拱壩,壩高292M,壩頂高程1245M,壩頂長922.74M,拱冠梁頂寬13M,底寬69.49M。泄水建築物由壩頂五個開敞式溢流表孔、六個有壓深式泄水中孔和左岸兩條泄洪洞及壩後水墊塘及二道壩等部分組成。引水發電系統布置在右岸,為地下廠房方案。由豎井式進水口、埋藏式壓力管道、地下廠房(長326M×寬29.5M×高65.6M)、主變開關室(長257M×寬22M×高32M)、尾水調壓室(長251M×寬19M×高69.17M)和兩條尾水隧洞等建築物組成。
小灣水電站以500kV一級電壓接入系統。500kV出線6回,其中2回至昆明,1回經楚雄至昆明,1回至漫灣經漫昆線到昆,1回至下關,1回留為備用。
小灣水電站以發電為主兼有防洪、灌溉、攔沙及航運等綜合利用效益,系瀾滄江中下遊河段的“龍頭水庫”。該工程由混凝土雙曲拱壩(壩高292m)、壩後水墊塘及二道壩、左岸兩條泄洪洞及右岸地下引水發電站組成。大壩建成後將形成151.32億m3的水庫,水電站的裝機容量420萬kW。
主要工程特性
1.氣象水文 | |
控制流域面積 | 11.33×104km2 |
利用水文系列 | 39年 |
多年平均氣溫 | 19.1℃ |
多年平均流量 | 1220m3/s |
多年平均徑流量 | 385×108 m3 |
多年平均年輸沙量 | 4799×104t |
多年平均含沙量 | 1.26kg/m3 |
設計洪峰流量(p=0.2%) | 16700 m3/s |
校核洪峰流量(p=0.01%) | 23600 m3/s |
2.水庫 | |
正常蓄水位 | 1240.00m |
設計洪水位 | 1238.10m |
校核洪水位 | 1243.00m |
死水位 | 1166.00m |
正常蓄水位時水庫面積 | 189.1km2 |
總庫容 | 151.32×108m3 |
有效庫容 | 98.95×108m3 |
3.主要發電效益指標 | |
總裝機容量 | 4200MW |
保證出力 | 1854MW |
多年平均發電量 | 188.9×108kw·h |
年利用小時 | 4500h |
4.主要機電設備 | |
(1)水輪機 | (2)發電機組 |
台數 6 | 台數 6 |
型號 HL157-U-670 714.3 MW | 型號 SF700_42/12800 |
最大工作水頭 251.00m | 單機容量 700MW |
最小工作水頭 164.00m | 單機最大引用流量 390m3/s |
設計水頭 204.00m |
水電開發
瀾滄江發源於青海省唐古拉山,流經青、藏、滇三省(區),於雲南省西雙版納州勐臘縣流出國境,出境後稱湄公河。
瀾滄江在我國境內河長約21O0km,落差約5000m,流域面積17.4xl04km2。其中雲南省境內河長1240km,落差約1780m,區間流域面積9.1xl04km2占雲南省面積的23%。
瀾滄江幹流在雲南省境內分14級開發,利用落差1655m,總裝機容量約2259萬kw。上游段正在進行規劃,初步規劃擬分6級開發,總裝機容量704萬kW。1986年完成了《瀾滄江中下遊河段規劃報告》,並於1987年經原水電部和雲南省政府聯合審查通過。該報告推薦兩庫八級開發方案,自上而下為功果橋、小灣、漫灣、大朝山、糯扎渡、景洪、橄欖壩、勐松,其中小灣和糯扎渡具有多年調節水庫。中下遊河段規劃各梯級總庫容411.87億m3,總調節庫容230.83億m3為瀾滄江年水量688億m3的33.55%,具有很好的調節性能,總裝機容量1555萬kw,總保證出入741.4萬kw,總年發電量734.5億kW·h。
雲電東送
作為第一期工程的漫灣水電站,由部、省合資建設,1993年6月第-台機組投產發電,1995年6月一期工程125萬千瓦己全部建成,竣工總投資37.89億元,單位千瓦投資3031元,截止1998年底己累計發電245.83億千瓦·時。1998年2月已改制為雲南漫灣發電有限責任公司,雲南電力集團有限公司股權56%,雲南省開發投資有限公司股權44%。漫灣水電站1998年12月已通過國家正式驗收,電站的建設取得了工期短、投資省、電量多的較好投資效益,為瀾滄江中、下遊河段的全面開發奠定了堅實的基礎。同時,隨著漫灣電站的投產,自1993年7月開始,通過雲南魯布革至天生橋220千伏聯絡線,再經天生橋至廣東的500千伏線路,在每年的汛期雲南電網可向廣東輸送容量30萬千瓦,電量9.O億千瓦·時,實現了雲電東送的第一步。大朝山電站
(135萬千瓦)由國家開發投資公司、雲南紅塔實業有限公司、雲南省開發投資有限公司及雲南電力集團有限公司按5:3:l:l的投資比例組建有限責任公司進行建設,開創了跨行業企業直接投資建設大型水電站的先例。1997年8月國務院正式批准開工,同年1l月載流成功,計畫2001年第一台機組投產,2003年全部建成。景洪電站
(150萬千瓦)位於瀾滄江下游西雙版納州首府景洪市北郊,毗鄰東南亞。電站於1995年6月完成預可研報告並於同年11月通過審查,隨後,由雲南省電力局(公司)與泰國MDX公司(現改為GMS公司)技52:48投資比例聯合成立了《中泰雲南景洪水電站諮詢有限公司》投資景洪水電站的可行性研究工作,於1997年8月完成可行性研究報告(目當於原設計階段的初設報告),1999年3月通過審查。該項目擬由中國和泰國合作建設,所發電量主要輸往泰國。小灣電站
(420萬千瓦)是瀾滄江中下遊河段規劃梯級中的第二級,具有多年調節能力,是瀾滄江水電能源基地的“龍頭水庫”,是開發瀾滄江中下游的關鍵工程。根據國務院批轉的《關於西南和華南部分省區區域規劃綱要》的要求及原能源部、國家能源投資公司、廣東省人民政府和雲南省人民政府共同簽署的《關於合資開發二南瀾滄江中、下游梯級電站的原則協定糾以下簡稱《兩省四方協定》),昆明院於1991年底完成可行性研究報告,並於1992年1月通過部、省聯合審查,1995年完成初設報告並通過審查。初步設計通過審查後,繼續對一些重大技術問題進行深入研究,為項目開工建設提供了可靠的技術保證。按《兩省四方協定》,小灣水電站應於“九五”初期開工建設,但近幾年來,由於國家經濟巨觀調控以及廣東和雲南經濟發展形勢的變化,廣東無力提供投資和可靠的電力市場,使《兩省四方協定》無法實施,小灣水電站的開工建設時間推後。為了落實國務院國發[1993]56號文的精神以及黨的“十五”大會議精神“國家要加大對中西部地區的支持力度,優先安排基礎設施和資源開發項目,……”為調整和最佳化雲南省電源結構,為滿足雲南省2010年及以後電力發展的需求,1999年元月國家電力公司、雲南電力集團有限公司、雲南省開發投資有限公司、雲南紅塔實業有限責任公司正式簽訂“關於成立瀾滄江水電開發有限責任公司發起人協定”,使小灣水電站的建設又重新進入了實施階段。
糯扎渡站
(550萬千瓦)是瀾滄江中下游規劃的第5個梯級,為瀾滄江梯級中工程規模和調節庫容最大的電站,該電站枯期電量多電能質量優,是瀾滄江電力外送的主力電源。1995年完成預可研報告,1998年3月通過審查。綜上所述,瀾滄江中、下遊河段的漫灣、大朝山、景洪、小灣、糯扎渡等五個主要梯級的開發建設和前期工作已全面鋪開,並具有良好的基礎。總裝機容量1405萬千瓦,占中、下遊河段規劃總裝機的90%;總庫容407億立方米,占中、下游規劃總庫容的98.8%,總保證出力661萬千瓦,總年發電量652億千瓦·時(其中保證電量占89%)。
環境效益

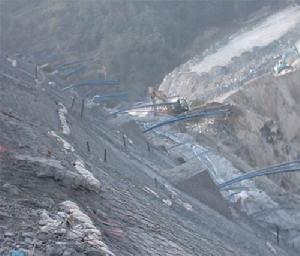

主要建築

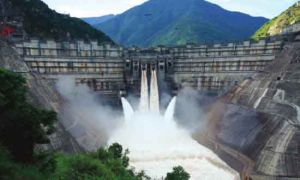

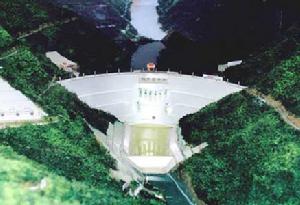

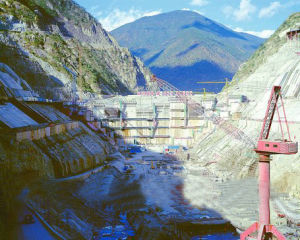

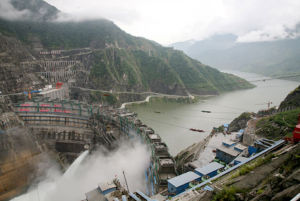

拱壩壩頂高程1245m,最低建基面高程953m,最大壩高292m,壩頂長992.74m,拱冠梁底寬69.49m,拱冠梁頂寬13m。壩身設5個開敞式表孔溢洪道、6個泄水中孔和2個放空底孔。樞紐總泄量在設計洪水位時為17680m3/s,校核洪水位時為20680m3/s(其中:壩身表孔泄8625m3/s,中孔泄 6730m3/s,左岸泄洪洞泄5325m3/s)。
樞紐布置

引水發電系統布置在右岸,壓力管道為地下埋藏式,單機單管供水方式,管道內徑為9.6—9.0m,每管最大引水流量390m3/s。
地下廠房洞室群位於右岸壩端下游,斷層F7與F5之間約400~500m範圍的山體內,垂直埋深300~500m。廠房、主變壓器開關室和尾水調壓室平行布置。
主廠房總長326m(其中主安裝間長55.5m,機組段長210m,副安裝間長15m,副廠房長45.5m)。開挖跨度最大為29.5m,最大開挖高度65.5m。廠房內裝有6台700MW混流式發電機組。
中國水電百年典型工程
1910-2010年,100年來,我國水電事業歷經坎坷,由弱到強。舊中國水電建設十分落後,新中國成立初期,全國水電裝機容量僅有36萬kW。新中國成立以來,特別是改革開放以後,我國幾代領導人重視水電開發,水電建設迅猛發展,日新月異,經過幾代水電建設者的不懈奮鬥,到2010年我國水電裝機容量已經突破2億kW大關,成為世界水電第一大國。 |
