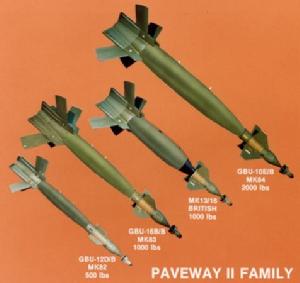

寶石路II雷射制導炸彈

）GBU-10C/BMK ）/BMAU-169H/B ）GBU-12B/BMK

歷史和概述

寶石路I雷射制導炸彈在越戰的後半段中被美國空軍極其成功地運用了。接下來的寶石路II的研製工作攻克了早期型號的兩大弱點：計算機控制組（CCG）被原來的版本顯著地簡化並價格大幅下降；固定尾翼被換成了摺疊型，後者兼顧了寶石路I彈翼組“長翼”和“短翼”的優點：更高的飛行速度和更長的投彈距離。其同時在地面操作上更為簡易，儲存運輸更為緊湊。寶石路II制導吊艙的原型測試開始於1974年，而生產於1977年開始。

寶石路II家族

寶石路II制導掛件為2000磅級MK 84和BLU-109/B、1000磅MK 83和500磅MK 82炸彈設計（種類細節見下文“變型”部分）。包括外銷在內，至少生產了多於100000具寶石路II掛件，而身纏和升級仍在進行。寶石路II的主要生產商事雷錫恩公司，包括計算機控制組的MAU-169（ ）/B系列。21世紀00年代早期，洛克希德·馬丁建立了自己的生產線，當前在生產MAU-209（ ）/B計算機控制組，而其可以用於替換MAU-169（ ）/B。當前MAU-209的版本是MAU-209B/B，其已經完全取代了原始的MAU-209/B。
在較好條件下，寶石路II雷射制導炸彈的圓機率誤差（CEP）大約6米（20英尺）。然而，雷射制導系統在惡劣天氣下工作效果不是很好，而反射雷射一旦由於任何原因而中斷，制導就完全失敗了。為了克服這些困難，設計了一套為寶石路II設計的GPS輔助慣性掛件（該掛件在寶石路III上實用化了）。全球衛星定位/慣性制導系統（GPS/INS）使得雷射制導炸彈的前綴普遍被改為EGBU（E=增強版）。目前，雷錫恩製造的寶石路II EGBU系列基本為外銷而生產，其已經被在阿富汗和伊拉克作戰的英國皇家空軍投入使用了。
洛克希德·馬丁公司則研發了自己的DMLGB（雙模式雷射制導炸彈），該彈為寶石路II升級了GPS/INS系統。2005年11月，該公司接受了美國海軍的訂單以進行進一步發展並為海軍的寶石路II庫存進行最終的生產。該項目主要聚焦於500磅級GBU-12/B系列，但1000磅級GBU-16/B和2000磅GBU-10/B計畫則排在後面。

變型

GBU-10/B，GBU-50/B

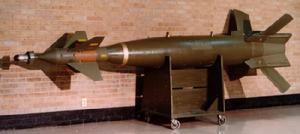

GBU-10

GBU-10/B系列包括2000磅級戰鬥部的寶石路I和寶石路II系列。以下戰鬥部用於GBU-10/B系列雷射制導炸彈：
·MK 84： 標準2000磅級低阻通用炸彈（LDGP）。
·BLU-109/B： 2000磅級鑽地戰鬥部。
·BLU-117/B： 美國海軍在MK 84之外還使用BLU-117/B戰鬥部。BLU-117/B在外型上與MK 84相同，但其採用PBXN-109熱鈍感炸藥和外部保護套。
GBU-50/B代號包括安裝了GPS/INS的雷錫恩的升級寶石路II GBU-10/B系列，其代號也有被稱作EGBU-10。
GBU-10/B和GBU-50/B寶石路II的已知變型包括：

代號	戰鬥部		改進掛件 1		計算機控制組	彈翼組
（ GBU-10/B，GBU-10A/B，GBU-10B/B： 參見 寶石路 I ）
GBU-10C/B		MK 84或BLU-117/B		KMU-351D/B	MAU-169/B		MXU-651/B
GBU-10D/B		KMU-351E/B	MAU-169A/B
GBU-10E/B		— 2	MAU-169B/B，D/B or E/B
GBU-10F/B		MAU-169C/B 3
GBU-10G/B		BLU-109（ ）/B 4		MAU-169/B
GBU-10H/B		MAU-169A/B
GBU-10J/B		MAU-169B/B，D/B or E/B
GBU-10K/B		MAU-169G/B 3
GBU-10（ ）/B 5		MK 84 BLU-109（ ）/B		MAU-169H/B MAU-169J/B MAU-209（ ）/B
GBU-50/B		MK 84 BLU-109（ ）/B		—	MAU-169K/B

註：
1KMU-351（ ）/B掛件包括MAU-169（ ）/B計算機控制組和MXU-651/B彈翼組。
2GBU-10E/B和隨後的版本沒有採用KMU-351( )/B的代號。很可能KMU-351F/B、-351G/B等等代號被確定了，但是沒有證據能夠證明。與此同時，有可能為已經完成的掛件制訂的KMU代號在什麼時候已經廢棄了，因為看起來唯一變化了的就只能是計算機控制組。
3MAU-169C/B和-169G/B（以及GBU-10F/B和-10K/B）顯然只生產了很少數量或者根本沒生產。
4可以推定美國空軍採用BLU-109/B，而海軍則使用熱保護的BLU-109A/B。
5並不清楚究竟GBU-10（ ）/B系列中的哪個子型號對應著安裝了MAU-169H/B，J/B 和MAU-209（ ）/B計算機控制組。看起來最可能的是沒有指定新字母，而這些完整的彈藥仍按照其MK 84和BLU-109戰鬥部而分別被命名為GBU-10E/B和-10J/B。GBU-12/B，GBU-49/B

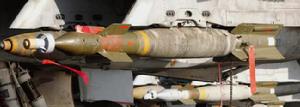

GBU-12

GBU-12/B系列包括採用500磅級戰鬥部的寶石路I 和寶石路 II 雷射制導炸彈。以下戰鬥部用於GBU-12/B系列雷射制導炸彈：
·MK 82： 標準500磅級低阻通用炸彈。
·BLU-111/B：美國海軍也使用BLU-111/B戰鬥部以替代MK 82。BLU-111/B和MK 82內部結構相同，但其採用PBXN-109熱鈍感炸藥。事實上在海軍使用的BLU-111A/B變型含有外部保護套。
GBU-49（V）/B 代號指代安裝了GPS/INS系統的雷錫恩升級寶石路 II的GBU-12/B 變型，其亦被非正式地稱為EGBU-12。
GBU-12/B和GBU-49/B 寶石路 II 已知的變型包括：

代號	戰鬥部		改型掛件 1	計算機控制組	彈翼組
（ GBU-12/B，GBU-12A/B：參見寶石路 I ）
GBU-12B/B		MK 82 或BLU-111A/B	KMU-388B/B	MAU-169/B	MXU-650/B
GBU-12C/B		KMU-388C/B	MAU-169A/B
GBU-12D/B		— 2	MAU-169B/B，D/B or E/B
GBU-12E/B		MAU-169C/B 3
GBU-12F/B 4		— 4
GBU-12（ ）/B 5		MAU-169H/B MAU-169J/B MAU-209（ ）/B
GBU-49（V）1/B 6 GBU-49（V）2/B GBU-49（V）3/B		—	MAU-169K/B

註：
1KMU-388（ ）/B掛件包括MAU-169（ ）/B計算機控制組和MXU-650/B彈翼組。
2GBU-12D/B和隨後的版本沒有KMU-388（ ）/B代號。 很可能KMU-388D/B和-388E/B等等代號被確定了，但是沒有證據能夠證明。與此同時，有可能為已經完成的掛件制訂的KMU代號在什麼時候已經廢棄了，因為看起來唯一變化了的就只能是計算機控制組。
3MAU-169C/B （以及GBU-12E/B）很明顯只生產了很少數量或者根本沒生產。
4GBU-12F/B是洛克希德·馬丁公司對GBU-12（ ）/B系列的DMLGB變型。該彈計算機控制組的代號未知。
5並不清楚GBU-12（ ）/B的哪個子型號指代安裝了MAU-169H/B、J/B 和MAU-209（ ）/B計算機控制組的GBU-12。很可能看起來最可能的是沒有指定新字母，而這些完整的彈藥仍被稱為GBU-12D/B。
6GBU-49（V）1/B和（V）2/B變型採用北約192代碼的雷射制導掛件，而（V）3/B使用非北約代碼的掛件。GBU-16/B，GBU-48/B

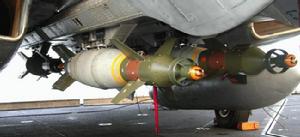

GBU-16

The GBU-16/B 系列包括採用1000磅級戰鬥部的寶石路 II雷射制導炸彈。以下戰鬥部由GBU-16/B系列雷射制導炸彈使用：
·MK 83： 標準1000磅低阻通用炸彈。
·BLU-110/B：美國海軍也使用BLU-110/B戰鬥部以替代MK 83。BLU-110/B和MK 83內部結構相同，但其採用PBXN-109熱鈍感炸藥。事實上在海軍使用的BLU-110A/B變型含有外部保護套。
GBU-48（V）/B 代號指代安裝了GPS/INS系統的雷錫恩升級寶石路 II的GBU-12/B 變型，其亦被非正式地稱為EGBU-16。
GBU-16/B和GBU-48/B 寶石路 II 已知的變型包括：
註：
1KMU-455（ ）/B掛件包括MAU-169（ ）/B計算機控制組和MXU-667/B彈翼組。
2GBU-16A/B和隨後的版本沒有KMU-455（ ）/B代號。 很可能KMU-455A/B和-455B/B等等代號被確定了，但是沒有證據能夠證明。與此同時，有可能為已經完成的掛件制訂的KMU代號在什麼時候已經廢棄了，因為看起來唯一變化了的就只能是計算機控制組。
3MAU-169C/B （以及GBU-16C/B）很明顯只生產了很少數量或者根本沒生產。
4並不清楚GBU-16（ ）/B的哪個子型號指代安裝了MAU-169H/B、J/B 和MAU-209（ ）/B計算機控制組的GBU-16。很可能看起來最可能的是沒有指定新字母，而這些完整的彈藥仍被稱為GBU-16B/B。GBU-17/B

GBU-17/B採用一種高強度結構彈藥（High Structure munition，HSM）鑽地彈頭和寶石路II制導掛件，但該版本並沒有投產。

GBU-51/B

GBU-51/B是一種500磅級寶石路II雷射制導炸彈，該彈採用BLU-126/B 低間接傷害彈藥（Low Collateral Damage炸彈，LCDB）戰鬥部。BLU-126/B外形與BLU-111（ ）/B相同，但裝提案了更少的炸藥以減小破片濺射面積。美國海軍研發LCDB用於在友軍或平民與目標距離較近的情況。

惰性寶石路II

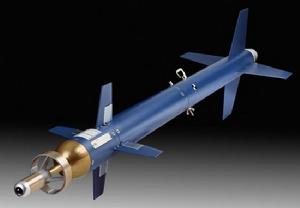

LGTR

雷射制導訓練彈（Laser Guided Training Round，LGTR） 是一種安裝了寶石路II制導掛件的惰性訓練彈，該彈彈徑10厘米（4英寸），其用來模擬GBU-10（ ）/B，GBU-12（ ）/B和GBU-16（ ）/B實彈。美國海軍將其用於寶石路 II投彈訓練以減少其實彈和制導掛件的損耗。LGTR含有數個版本，包括BDU-57/B，BDU-59/B，BDU-59A/B，BDU-59B/B，BDU-60/B和BDU-60A/B （BDU-60（ ）/B系列一般被歸類為LGTR II）。1992年起，洛克希德·馬丁一共向美國海軍交付了多於50000枚LGTR，而生產還在繼續。
在2003年的伊拉克戰爭中，美國海軍據稱採用了一些安裝寶石路II制導掛件的BDU-45/B 500磅混凝土填裝模擬彈，並對一些選定的未設防城區目標投放（以避免在城區轟炸通常所造成的大量平民傷亡）。這些制導“混凝土炸彈”有時被稱為“GBU-45”，但這顯然不是官方代號。

性能數據

註：數據來自有輕微差距的多個來源。以下數據因此可能不精確！
GBU-10E/B，GBU-10J/B，GBU-12B/B，GBU-16/B，LGTR數據：

代號	戰鬥部	改型掛件 1	計算機控制組	彈翼組
GBU-16/B	MK 83或BLU-110（ ）/B	KMU-455/B	MAU-169/B	MXU-667/B
GBU-16A/B	— 2	MAU-169A/B
GBU-16B/B	MAU-169B/B，D/B或 E/B
GBU-16C/B	MAU-169C/B 3
GBU-16（ ）/B 4	MAU-169H/B MAU-169J/B MAU-209（ ）/B
GBU-48（V）1/B	—	MAU-169K/B
