寶石路I雷射制導炸彈

84炸彈被定名為GBU-10/B。 82炸彈被定名為GBU-12/B。 2(從GBU-12B/B到GBU-12E/B請參見寶石路II)

歷史和概述

1965年,伊格林基地的美國空軍武器發展測試中心開始對自由落體炸彈安裝的雷射制導系統進行評估。該類系統大多包括一套雷射照射器用於用雷射波束(一般都採用接近紅外的波長)標出目標,以及一個導引頭用來檢測雷射反射並將武器制導向該方向。1965年4月,採用德州儀器公司(TI)制導系統的雷射制導炸彈(LGB)第一次進行了成功投放。空軍隨後開始了寶石路(paveway,原稱鋪路,Pave way,其實這是翻譯版本的問題)計畫,開始了對雷射制導炸彈的全面發展工作,而德州儀器則接受了生產為750磅M117通用炸彈設計的KMU-342/B雷射制導掛件的訂單。安裝了KMU-342/B的M117被稱為“霹靂-117”(霹靂-BOLT=炸彈、雷射、末端制導),在1968年首次在越南使用。

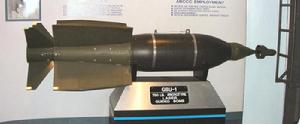

GBU-1GBU-1
雷射制導不止把炸彈的精度提高了約100倍,也增加了投彈距離使得轟炸機可以在防空圈之外投彈。在最初的成功之後,寶石路雷射制導掛件開始為許多中炸彈設計生產,包括廣泛使用的2000磅mk84和500磅MK82以及多種集束炸彈(在“變型”部分中包括所有種類)。在1972年跟進的寶石路II計畫啟動之後,最初的寶石路系統被更名為寶石路I。
寶石路I掛件系統包括一套萬嚮導引頭,一套計算機控制組(CCG),和一套翼面組。後來的則安裝了固定十字尾翼(也被認為是彈翼)和四片活動鴨翼(除了KMU-342/B之外,該系統採用彈尾活動控制面)GBU-2/B、GBU-10/B(MXU-600()/B)和GBU-12/B(MXU-602()/B)的彈翼產生了兩種版本,即“短翼”和“長翼”,後者增大了翼面以降低飛行速度但增大投彈距離(增大的部分可以在任務前去掉)。雷射制導炸彈的導引頭與環狀翼面固定在一起,用於將其與炸彈的飛行路線對準、計算機控制組包括一種簡單的“梆梆”自動駕駛系統,也就是說,控制面可以要么完全偏轉要么不偏轉,這導致了飛行路線的次理想性(該缺點在寶石路III低照度雷射制導炸彈(LLLGB)系統之前沒能被解決)。寶石路概念最大的優點就在於很明顯不需要對投彈飛機進行任何改造。雷射指示器,比如早期的AN/AVQ-10鋪路刀,或者後來的AN/AVQ-23鋪路長釘和AN/AVQ-26鋪路頭釘都可以由投彈飛機本身或者攻擊組裡的其他飛機攜帶。同時還有為陸軍部隊設計的輕型雷射指示器。

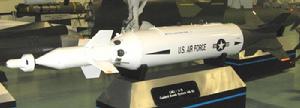

GBU-3GBU-3
多於一萬枚寶石路I雷射制導炸彈由美國空軍在東南亞使用並取得了巨大的成功。美國海軍猶豫了很久才在大範圍內採納了雷射制導炸彈,而在衝突里只投放了幾百枚寶石路I炸彈。如此不情願的原因在於一個事實,即一旦飛機升空之後任務取消,出於安全原因,炸彈通常就要在返回航母之前被在水面上拋棄。扔掉如此昂貴的電子制導系統非常令人不悅。海軍在更便宜的寶石路II系統投入使用之前沒有完全利用雷射制導炸彈技術。在美國軍隊服役之時,寶石路I制導掛件已經被寶石路II系統替換了,但是剩餘的寶石路I掛件在一段時間之中曾經用於訓練。

變型

早期的寶石路和鋪路風暴變型

最早的寶石路雷射制導炸彈一般被根據制導掛件冠以KMU-xxx/B的代號,而非GBU。在有些情況下甚至不清楚有些投入使用的彈藥究竟有沒有GBU代號。鋪路風暴(Pave Storm)有時用於安裝寶石路制導系統的集束炸彈,尤其是GBU-2/B。以下的武器被安裝了寶石路I制導掛件:

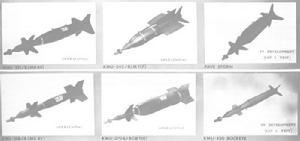

寶石路I家族寶石路I家族
·M117: 750磅級通用炸彈
·M118E1: 3000磅級爆破炸彈(見以下GBU-11/B部分)
·MK 82: 500磅級低阻通用炸彈(見以下GBU-12/B部分)
·MK 83: 1000磅級低阻通用炸彈
·MK 84: 2000磅級低阻通用炸彈(見以下GBU-10/B部分)
·MK 20“岩石眼”:500磅集束炸彈,安裝MK7第2型布撒器,內含247枚MK118 0.9千克(2磅)反坦克子彈藥
·CBU-74/B:集束炸彈,包括一部SUU-51/B布撒器,內含48枚BLU-87/B6.1千克(13.4磅)反步兵破片子彈藥
·CBU-75/B:2000磅集束炸彈,包括一部SUU-54A/B布撒器,內含1800枚BLU-63/B 0.45千克(1磅)反步兵/反器材(APAM)破片子彈藥
·CBU-79/B:“短鼻鱷”家族的集束炸彈,採用2千克(4.3磅)BLU-91/B反坦克和1.7千克(3.7磅)BLU-92/B反步兵地雷。
·CBU-80/B:集束炸彈(細節不明)
以下的表格包含所有已知的寶石路和鋪路風暴系列雷射制導炸彈:
代號 炸彈/集束炸彈 改裝掛件
GBU-1/B 1 M117 KMU-342/B
GBU-2/B 2,3 CBU-75/B KMU-421/B
・SUP> 4 MK 83 KMU-421/B 5
GBU-3/B CBU-74/B KMU-422/B
GBU-5/B 1 MK 20 “岩石眼” KMU-420/B
GBU-6/B 2 CBU-79/B KMU-351/B
GBU-7/B 2 CBU-80/B
GBU-10( )/B 6 MK 84 KMU-351( )/B
GBU-11( )/B 6 M118E1 KMU-370( )/B
GBU-12( )/B 6 MK 82 KMU-388( )/B

註:
基於M117和“岩石眼”的GBU-1/B和GBU-5/B的代號不能百分之百確定。這裡還有與之衝突的報告,看起來對於GBU-1、4和5有兩種似是而非的說法,不過兩者必居其一:

說法1 說法2
GBU-1/B M117 寶石路 I “岩石眼”寶石路 I
GBU-4/B (未知) BLU-89/B電光學制導炸彈(EOGB)
GBU-5/B “岩石眼”寶石路I BLU-90/B電光學制導炸彈

1說法1更為可靠,尤其是因為安裝了電光學制導系統掛件的BLU-89和BLU-90連存在與否首先都成問題。
2GBU-2/B,-6/B和-7/B雷射制導技術炸彈曾被稱為鋪路風暴。
3GBU-2A/B版本曾經也有“長翼”版本。
4安裝寶石路I制導掛件的MK 83炸彈曾經由美國海軍小規模使用,不過很顯然沒有擬定GBU代號。
5看起來很奇怪的是1000磅GP炸彈和2000磅CBU炸彈採用同樣的制導掛件。因此MK 83寶石路I掛件的KMU-421/B代號應該被認為不確定。
6對於GBU-10/B,-11/B和-12/B系列的細節,請參見以下部分。GBU-10/B

安裝了寶石路I或寶石路II雷射制導掛件(計算機控制組+彈翼組)的2000磅級MK 84炸彈被定名為GBU-10/B。已知的GBU-10/B寶石路I變形如下:

代號 戰鬥部 改型掛件 計算機控制組 彈翼組
GBU-10/B MK 84 KMU-351A/B MAU-157/B MXU-600/B
GBU-10A/B KMU-351B/B MAU-157A/B 1 MXU-600A/B 2
GBU-10B/B 3 KMU-351C/B MAU-157( )/B 4 MXU-600( )/B 4
(從GBU-10C/B 到 GBU-10K/B請參見寶石路II)

註:
7MAU-157A/B包括中央發散型的控制翼面和升級過的熱學電池,以及新的啟動電纜和線導模式。
8MXU-600A/B是“長翼”型。
9GBU-10B/B顯然只生產了很少數量或者根本沒生產過。
10GBU-10B/B的計算機控制組和彈翼組的確切代號不明。GBU-11/B

安裝了寶石路I制導掛件(計算機控制組+彈翼組)的3000磅級M118E1炸彈被定名為GBU-11/B。
已知的GBU-11/B寶石路I變形如下:

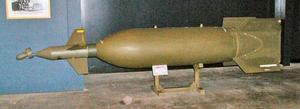

GBU-11GBU-11
代號 戰鬥部 改型掛件 計算機控制組 彈翼組
GBU-11/B M118E1 KMU-370B/B MAU-157/B MXU-601/B
GBU-11A/B KMU-370C/B MAU-157A/B 1 MXU-601A/B

註:
11MAU-157A/B包括中央發散型的控制翼面和升級過的熱學電池,以及新的啟動電纜和線導模式。GBU-12/B

安裝了寶石路I或寶石路II雷射制導掛件(計算機控制組+彈翼組)的500磅級MK 82炸彈被定名為GBU-12/B。已知的GBU-12/B寶石路I變形如下:

代號 戰鬥部 改型掛件 計算機控制組 彈翼組
GBU-12/B MK 84 KMU-388/B MAU-157/B MXU-602/B
GBU-12A/B KMU-388A/B MAU-157A/B 1 MXU-602A/B 2
(從GBU-12B/B到GBU-12E/B請參見寶石路II)

註:
12MAU-157A/B包括中央發散型的控制翼面和升級過的熱學電池,以及新的啟動電纜和線導模式。
13MXU-602A/B是“長翼”型。

性能數據

註: 數據來自有輕微差距的多個來源。以下數據因此可能不精確!
GBU-2A/B, GBU-10/B, GBU-11/B, GBU-12A/B數據:


GBU-2A/B GBU-10/B GBU-11/B GBU-12A/B
彈長 4.57米(15英尺) 4.32米(14英尺 2英寸) 4.19米(13英尺 9英寸) 3.20米(10英尺 6英寸)
彈徑 51厘米(20英寸) 46厘米(18英寸) 63.5厘米(25英寸) 27.3厘米(10.75英寸)
翼展 1.37米(4英尺 6英寸) 1.14米(3英尺 9英寸) 1.22米(4英尺) 0.99米(3英尺 3英寸)
彈重 1000千克(2200磅) 943千克(2080磅) 1391千克(3066磅) 295千克(650磅)
戰鬥部 CBU-75/B集束炸彈 MK 84炸彈 M118E1炸彈 MK 82炸彈
