概述
HY661微機繼電保護測試儀是在參照電力部頒發的DL/T624-1997《微機型繼電保護試驗裝置技術條件》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。它採用單機獨立運行，亦可聯接筆記本電腦運行的先進結構。主機採用DSP+FPGA結構，真16位DAC輸出、內置新型模組式高保真線性大功率功放，自帶8.4寸解析度為800×600的TFT真彩顯示屏以及高檔工業鍵盤滑鼠。Windows XP作業系統，功能強大。體積小、精度高。既具有大型測試儀優越的性能、先進的功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點，性能價格比高。是繼保工作者得心應手的好工具。產品特性
1．滿足現場所有試驗要求。具有標準的六相電流，六相電壓同時輸出，電流30A/相，電壓120V/相。六相電流並聯可達150A。既可對傳統的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行各種試驗，特別是對變壓器差動保護和備自投裝置，試驗更加方便和完美。2．各種技術指標完全達到電力部頒發的DL/T624-1997《繼電保護微機型試驗裝置技術條件》的標準。
3．經典的Windows XP操作界面，人機界面友好，操作簡便快捷；高性能的嵌入式工業控制計算機和8.4寸解析度為800×600的TFT真彩顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態及各種幫助信息等。
4．本機Windows XP系統自帶恢復功能，避免因非法關機或誤操作等引起的系統崩潰。
5．配備有超薄型工業鍵盤和光電滑鼠，可以象操作普通PC機一樣通過鍵盤或滑鼠完成各種操作。
6．主控板採用DSP+FPGA結構，16位DAC輸出，對基波可產生每周2000點的高密度正弦波，大大改善了波形的質量，提高了測試儀的精度。
7．功放採用高保真線性功放，既保證了小電流的精度，又保證了大電流的穩定。
8．採用USB接口直接和PC機通訊，無須任何轉接線，方便使用。
9．可連線筆記本電腦（選配）運行。筆記本電腦與工控機使用同一套軟體，無須重新學習操作方法。
10．具備GPS同步試驗功能。裝置可內置GPS同步卡（選配）通過RS232口與PC機相連，實現兩台測試儀異地進行同步對調試驗。
11． 配有獨立專用直流輔助電壓源輸出，輸出電壓分別為110V（1A），220V（0.6A）。以提供給需要直流工作電源的繼電器或保護裝置使用。
12．具有軟體自較準功能，避免了要打開機箱通過調整電位器來校準精度，從而大大提高了精度的穩定性。
技術參數
1．交流電流源幅值範圍：6×（0～30A）/相；精度：0.5%
六相電流並聯輸出最大值：180A
相電流長期允許工作值：10A
功 率：300VA/相
六相併聯最大功率：900VA
六相併聯最大輸出時允許工作時間：10s
頻率範圍：0～1000Hz；精度：0.001Hz
諧波次數：2～20次；相位：0～360°；精度：0.1°
2. 直流電流源
幅值：20A/相
功率：300VA/相
精度：0.5%
3. 交流電壓源
幅值範圍：6 ×（0～125V）；精度：0.5%
線電壓範圍：0～250V
相電壓/線電壓輸出功率：70VA/100VA
頻率範圍：0～1000Hz； 精度：0.001Hz
諧波次數：2～20次 ；相位：0～360°；精度：0.1°
4. 直流電壓源
相電壓輸出幅值：0～±150V ；精度：0.5%
線電壓輸出幅值：0～±300V
相電壓/線電壓輸出功率：90VA/180VA
5. 開關量端子
開關量輸入端子：8對
空 接 點：1～20mA，24V 裝置內部有源
電位翻轉：0～6VDC為低電平
15～250VDC為高電平
開關量輸出端子：4對，空接點，遮斷容量：110V/2A，220V/1A
6. 時間測量範圍
範圍: 1ms～9999s
測量精度: 1ms
7. 體積重量
體積: 455(mm)×530(mm)×220(mm)
重量：20Kg
8. 電 源
AC220V±10%
50Hz，10A
裝置硬體組成
1. 內置高性能工業控制計算機本裝置採用高性能工控機作為控制計算機，配有自還原CF卡，8.4″800×600解析度TFT真彩LCD顯示器。本機帶高性能專用工業鍵盤和滑鼠，無須另接外設就可直接使用，軟體在Windows XP作業系統下運行，操作簡便。裝置面板配有三個USB接口，可方便地進行數據存取、數據通信和軟體升級等。
2. DSP數位訊號處理系統
採用6000系列DSP控制器作為核心，FPGA可程式邏輯器件輸出波形，由於採用的是DDS硬體輸出波形的技術，使波形頻率和相位精度相當高，同時，該系統與工控機通訊直接採用USB2.0接口，使得數據通訊穩定可靠。
3. D/A和A/D轉換
採用高精度D/A轉換器，同時採用有源低通濾波器，使輸出波形平滑，幅頻特性優良。同時控制系統還保留了12路16位A/D轉換電路，可實時採集12路模擬量的輸出波形並通過軟體在螢幕上顯示實際輸出的波形，幅值和相位。
4. 高精度線性電壓，電流功率放大器
電流、電壓採用高性能線性放大器直接耦合輸出方式，使電流，電壓源可直接輸出交流和直流波形，並可通過軟體計算輸出各種如方波、各次諧波疊加的組合波形，故障暫態波形等，可以較好地模擬各種短路故障時的電流，電壓特徵。功放電路採用進口大功率高保真模組式功率器件做功率輸出級，結合精心合理設計的散熱結構，具有足夠大的功率冗餘和熱容量，功放電路具有完備的過熱、過流、過壓及短路保護，電流迴路允許開路，不會損壞裝置。面板有電流開路指示燈，以方便用戶檢查接線正確與否。同時面板還有電壓過載或短路指示燈，當電壓迴路（在有輸出情況下）發生短路時，該指示燈發亮並啟動蜂鳴器報警。大電流限時採用獨特的硬體，限時電路，克服了傳統的軟體限時的缺點，使大電流使用更安全和更可靠。
5. 開關量輸入、開關量輸出
裝置共有開關量輸入端子8對，開關量輸出端子4對。
開入量、開出量都由光電隔離器和24V直流繼電器組成，其工作電源為獨立的24V工作電源，所以在COM端與開入量之間有24V的直流電壓。
6. 以下是幾種常見的開入量的接線示意圖：
① 帶電位的空接點:
② 電位翻轉:
③ 空接點:
7. 專用獨立的直流電源輸出
裝置配有兩路110V直流電源電壓輸出，頭尾相接組成+110V、0V、-110V三個端子輸出，只能作保護裝置的工作電源，不能作為直流操作電源使用。這樣+110V、-110V兩端子可輸出220V直流電壓。

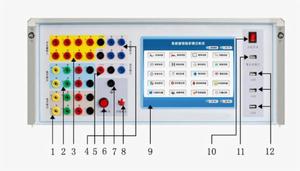

面板說明
1．電流輸出：IA、IB、IC、IN，Ia、Ib、Ic、In；
2. 電壓輸出：UA、UB、UC、UN，Ua、Ub、Uc、Un；
3．開關量輸入：8對開關量輸入，兼容空接點和（0～250VDC）電位接點；
4. 開關量輸出：4對空接點輸出；
5. 固定輸出：+110V、0V、-110V；
6. 功放開關：當裝置需要輸出電流、電壓時，可開啟此開關；
7. 接地接線柱：測試時應可靠接地；
8. 功放復位：當軟體顯示傳送數據失敗或無設備連線時，按此按鈕，使DSP板復位，同時螢幕右下方可出現USB設備的標記；
9. 液晶顯示屏：8.4″液晶顯示屏；
10. 主機開關：為工控機的工作電源；
11. 筆記本接口：外接筆記本電腦；
12. USB 接口：標準USB2.0接口，可外接鍵盤、滑鼠或隨身碟等。
試驗注意事項
1. 測試儀裝置內置了工控機和Windows作業系統，請勿過於頻繁地開關主機電源。2. 裝置面板裝有USB插口，允許熱撥插USB口設備（如隨身碟等），但注意撥插時一定要在數據傳輸結束後進行。
3. 裝置配有專用自還原CF卡，避免因為非法關機，刪除或修改硬碟上的檔案和桌面上的圖示等導致的作業系統損壞。如確需在本機記憶體放數據，請將數據存在D糟。使用USB盤拷貝數據時請一定保證隨身碟乾淨無病毒，也請不要利用隨身碟在本系統中安裝其它軟體程式。
4. 外接鍵盤或滑鼠時，請勿插錯連線埠，否則Windows作業系統不能正常啟動。
5. 請勿在輸出狀態直接關閉電源，以免因關閉時輸出錯誤以致保護誤動作。
6. 開入量兼容空接點和電位（0～250VDC），使用帶電接點時，接點電位高端（正極）應接入公共端子COM端。
7. 使用本儀器時，請勿堵住或封閉機身的通風口，一般將儀器站立放置或打開支撐腳稍傾斜放置。
8. 禁止將外部的交直流電源引入到測試儀的電壓、電流輸出插孔。否則，測試儀將被損壞。
9. 如果現場干擾較強或安全要求較高，試驗之前，請將電源線（3芯）的接地端可靠接地或裝置接地孔接地。
10. 如果在使用過程中出現界面數據出錯或設備無法連線等問題，可以這樣解決：向下觸按復位按鈕鍵，使DSP復位；或退出運行程式回到主選單，重新運行程式，則界面所有數據均恢復至默認值。
