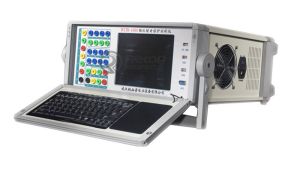

RTJB-1680微機繼電保護測試儀

產品概述

1

RTJB-1680微機繼電保護測試儀是在參照電力部頒發的《微機型繼電保護試驗裝置技術條件(討論稿)》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。它採用單機獨立運行，亦可聯接筆記本電腦運行的先進結構。主機內置新一代高速數位訊號處理器微機、真16位DAC模組、新型模組式高保真大功率功放，自帶大螢幕液晶顯示器以及靈活方便的旋轉滑鼠控制器。單機獨立操作即已具有很強的功能，可進行大多數試驗，聯接電腦運行則具有更強大的操作功能。體積小、精度高。既具有大型測試儀優越的性能、先進的功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點，性能價格比高。是繼保工作者得心應手的好工具。

產品別稱

微機繼電保護測試儀、微機繼電保護校驗儀、六相微機繼電保護測試儀、六相繼電保護校驗裝置。

產品特性

l. 同時輸出六相電流、六相電壓，可完成三相差動和備自投試驗。
2. 高性能工業控制計算機，8.4”大螢幕彩色液晶顯示屏，內嵌超薄工業鍵盤，預裝Windows作業系統，可外接筆記本電腦或台式機。
3. 測試軟體可自動完成差動保護、線路保護、重合閘、低周、同期、諧波、備自投等試驗，可外接GPS進行縱聯保護試驗。
4. 可以實時存儲測試數據，顯示試驗圖，自動生成試驗報告。
5. 配備多個USB接口，可以方便地進行數據存取和軟體維護。
6. 儀器具有自我保護功能，採用合理設計的散熱結構，具有可靠完善的多種保護措施，支持故障自診斷及閉鎖功能。

產品參數

l. 交流電流：6路，40A/相，精度≤0.1%
2. 交流電壓：6路，120V/相，精度≤0.1%
3. 直流電流：6路，0～±10A/相，精度≤0.5%
4. 直流電壓：6路，0～±150V/相，精度≤0.5%
5. 相位：0～360°，精度≤0.3°
6. 頻率：10～1000Hz，精度≤0.001Hz
7. 疊加諧波：0～20次
8. 開入量：8路
9. 開出量：4對
