1.儀器簡介
1.1概述

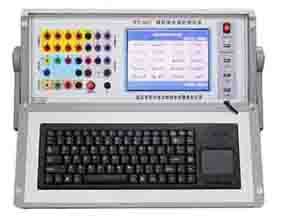

HT-802微機繼電保護測試儀採用單機獨立運行，亦可聯接筆記本電腦運行的先進結構。儀器主機採用DSP+FPGA結構，真16位DAC輸出、內置新型模組式高保真線性大功率功放，自帶8.4寸解析度為800×600的TFT真彩顯示屏以及高檔工業鍵盤滑鼠。WindowsXP作業系統，功能強大。
1.2別名
微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、三相繼電保護測試儀、繼保測試儀、三相繼保測試儀、三相繼電保護校驗儀、繼保校驗儀、三相繼保校驗儀、繼保儀[1]
2.主要用途
HT-802微機繼電保護測試儀可用來進行交流試驗、直流試驗、頻率試驗、同期試驗、電流/電壓試驗、差動試驗等試驗，多用於電力、鐵路、冶金、礦山等行業的科研及生產，也常出現在電氣試驗現場。
3.工作原理
內嵌計算機為具有雙向並口工控機，支持標準101鍵盤，LCD或CRT。當儀器面板交流電源開關合上時，計算機啟動,同時儀器產生±5V、±15V、25V電壓，這時D/A板能正常工作，測試儀自動進入主選單,當選擇某一應用程式後，PC機打開功放電源軟開關，此時若按下面板功放按鈕，則功放電源投入，功放能正常工作。PC機據測試項目及所設定參數，計算好各種狀態電流電壓波形數據，當軟體操作試驗時，PC機把計算好的數據分別送給8路D/A，D/A轉換以後的摸擬信號經功放放大從面板電流電壓輸出端子輸出至被測保護。同時，被測保護動作信號，經輸入信號端子送到I/O接口晶片，PC機在送數的同時不斷查詢I/O接口晶片，據測試項目，調整傳送的電流電壓數據，直至測試完畢。測試結束，退出應用程式回到主選單時，功放電源軟開關自動斷開。
4.操作方法
4.1開機步驟
4.1.1首先將測試儀電源線插入AC220V電源插座上，開啟主機電源，工控機啟動WindowsXP作業系統，啟動完畢後，主機自動進入測試儀軟體主界面。
4.1.2然後開啟功放電源開關，接好電流、電壓迴路，有必要也要接好開入量，選擇相應軟體模組進行試驗。
4.1.3注意事項：
①當連線電流迴路時，可能會出現打火現象，這是正常的，不必擔心。電流迴路有20V左右的直流電壓。當迴路短接後，此電壓自動消失。如果想不出現打火現象，可關閉功放電源開關，再接電流迴路的線，接好以後再開啟功放電源開關，這樣就可避免出現打火現象。
②檢查接線是否正確。當電流開路指示燈亮起紅燈時，說明該相電流迴路接線有誤；當電壓短路指示燈亮起紅燈時，說明該相電壓迴路接線有誤。電壓短路指示燈是不能自行恢復正常的。當電壓迴路排除故障後，應關閉功放電源，暫停20秒後再開啟功放電源，這時，電壓短路燈沒有亮起紅燈，則說明接線正確。
4.2關機步驟
4.2.1首先關閉功放電源開關。
4.2.2然後關閉測試軟體選單。在【開始】欄里點擊【關機】，當Windows作業系統提示【可以安全關機了】後，再關閉主機電源，並撥下相關測試連線線，最後將儀器裝入包裝箱。
5.主要特性
5.1滿足現場所有試驗要求。HT-802微機繼電保護測試儀具有標準的四相電壓，三相電流輸出，電壓125V/相，電流40A/相。三相併聯可達120A。既可對傳統的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行各種試驗，特別是對變壓器差功保護和備自投裝置，試驗更加方便和完美。
5.2各種技術指標完全達到電力部頒發的DL/T624-1997《繼電保護微機型試驗裝置技術條件》的標準。
5.3經典的WindowsXP操作界面，人機界面友好，操作簡便快捷；高性能的嵌入式工業控制計算機和8.4寸解析度為800×600的TFT真彩顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態及各種幫助信息等。
5.4HT-802微機繼電保護測試儀WindowsXP系統自帶恢復功能，避免因非法關機或誤操作等引起的系統崩潰。
5.5配備有超薄型工業鍵盤和光電滑鼠，可以象操作普通PC機一樣通過鍵盤或滑鼠完成各種操作。
5.6主控板採用DSP+FPGA結構，16位DAC輸出，對基波可產生每周2000點的高密度正弦波，大大改善了波形的質量，提高了測試儀的精度。
5.7功放採用高保真線性功放，既保證了小電流的精度，又保證了大電流的穩定
5.8採用USB接口直接和PC機通訊，無須任何轉接線，方便使用。
5.9可連線筆記本電腦（選配）運行。筆記本電腦與工控機使用同一套軟體，無須重新學習操作方法。
5.10配有獨立專用直流輔助電壓源輸出，輸出電壓分別為110V(1A)，220V(0.6A)。以提供給需要直流工作電源的繼電器或保護裝置使用。
5.11具有軟體自較準功能，避免了要打開機箱通過調整電位器來校準精度，從而大大提高了精度的穩定性。[2]
6.試驗注意事項
6.1測試儀裝置內置了工控機和Windows作業系統，請勿過於頻繁地開關主機電源。
6.2裝置面板或背板裝有USB插口，允許熱撥插USB口設備（如隨身碟等），但注意撥插時一定要在數據傳輸結束後進行。
6.3裝置配有專用自還原CF卡，避免因為非法關機，刪除或修改硬碟上的檔案和桌面上的圖示等導致的作業系統損壞。如確需在本機記憶體放數據，請將數據存在D糟。使用USB盤拷貝數據時請一定保證隨身碟乾淨無病毒，也請不要利用隨身碟在本系統中安裝其它軟體程式。
6.4外接鍵盤或滑鼠時，請勿插錯連線埠，否則Windows作業系統不能正常啟動。
6.5請勿在輸出狀態直接關閉電源，以免因關閉時輸出錯誤以致保護誤動作。
6.6開入量兼容空接點和電位（0－250VDC），使用帶電接點時，接點電位高端（正極）應接入公共端子COM端。
6.7使用本儀器時，請勿堵住或封閉機身的通風口，一般將儀器站立放置或打開支撐腳稍傾斜放置。
6.8禁止將外部的交直流電源引入到測試儀的電壓、電流輸出插孔。否則，測試儀將被損壞。
6.9如果現場干擾較強或安全要求較高，試驗之前，請將電源線（3芯）的接地端可靠接地或裝置接地孔接地。
6.10如果在使用過程中出現界面數據出錯或設備無法連線等問題，可以這樣解決：退出運行程式回到主選單，重新運行程式，則界面所有數據均恢復至默認值。
