基本簡介：

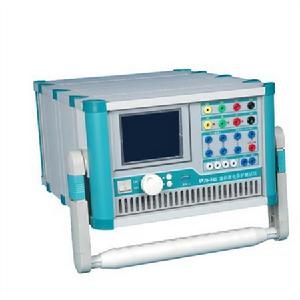

GWJB-802繼電保護測試儀，英文名：GWJB-802 relay protection tester。該設備採用可單機獨立運行，亦可聯接筆記本電腦運行的先進結構，主機內置新一代高速數位訊號處理器微機、真16位DAC模組、新型模組式高保真大功率功放，自帶大螢幕液晶顯示器以及靈活方便的旋轉滑鼠控制器。該設備自研發以來，廣泛運用於各種自動化程度高的大型複雜校驗工作，如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，在線上列印報告等。別名：
微機繼保儀、微機繼電保護測試儀、繼電保護測試儀、三相繼電保護測試儀、繼保測試儀、三相繼保測試儀、三相繼電保護校驗儀、繼保校驗儀、三相繼保校驗儀、繼保儀技術說明：
工作原理：
GWJB-802繼電保護測試儀對各種繼電器的測量方案是根據目前國內所流行的測試方法，對其進行最佳化組合，並利用微電腦加以控制，使之用單台校驗儀器通過開關選擇可用於交直流300V以下，200A以下的多種繼電器的校驗和整定。測試和校驗是由電壓或電流發生器產生測試所需的電壓或電流加至被測設備上，使其產生動作，此時由測量端頭即可測出動作時刻的電壓、電流值或動作時間值，並經微電腦處理送至顯示窗進行顯示。對不同的繼電器可由鍵盤選擇不同的測試方法，以得到該繼電器的各項參數。對需要整定的繼電器，如電流繼電器動作電流值的整定或時間繼電器的整定等，可根據要求的數值反覆進行調整，以達到滿意的數據即可。產品特點：
1 標準的4相電壓3相電流輸出具有4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，電流三並可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。2 單機操作方便單機由方便靈活的旋轉滑鼠通過大螢幕液晶顯示屏進行操作，全部中文顯示。可完成現場大多數試驗檢定工作，可對各種繼電器及微機保護進行檢定，並可模擬各種複雜的瞬時性、永久性、轉換性故障進行整組試驗。開機即可使用，操作方便快捷。
3 雙操作方式，聯接電腦運行通過Windows平台上的全套中文操作軟體，可進行各種大型複雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪製故障波形，在線上列印報表等。
4 軟體功能強大可完成各種自動化程度高的大型複雜校驗工作。
5 開關量接點豐富繼電保護測試儀為7路接點輸入和2對空接點輸出。輸入接點為空接點和0～250V電位接點兼容，可智慧型自動識別。輸入、輸出接點可根據用戶需要擴展。
6 大螢幕LCD顯示屏本機採用320×240點陣大螢幕高解析度圖形液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。
7 自我保護採用合理設計的散熱結構，並具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
8 具有獨立專用直流電源輸出裝置設有一路110V 及 220V專用可調直流電源輸出。
9 性價比高屬於跨專業聯合設計產品，綜合了多專業的先進科技成果。兼具大型測試儀的性能，和小型測試儀的價位，具有很高的性能價格比。
技術參數：
- 交流電流輸出
輸出精度 繼電保護測試儀：0.5級
相電流輸出（有效值） 0～40A
三並電流輸出（有效值） 0～120A
相電流長時間允許工作值（有效值） 10A
相電流最大輸出功率420VA
三並電流最大輸出時最大輸出功率 900VA
三並電流最大輸出時允許工作時間 10s
頻率範圍（基波） 20～1000Hz
諧波次數 1～20 次 - 直流電流輸出
輸出精度 0.5級
電流輸出 0～±10A / 每相，0～±30A / 三並
最大輸出負載電壓 20V - 交流電壓輸出
輸出精度 繼電保護測試儀：0.5級
相電壓輸出（有效值） 0～120V
線電壓輸出（有效值） 0～240V
相電壓/線電壓輸出功率 80VA / 100VA
頻率範圍（基波） 20～1000Hz
諧波次數 1～20次 - 直流電壓輸出
輸出精度 0.5級
相電壓輸出幅值 0～±160V
線電壓輸出幅值 0～±320V
相電壓/線電壓輸出功率 70VA / 140VA - 開關量及時間測量
繼電保護測試儀 | 備註 | |
開關量輸入 | 7路 | 空接點： 1～20mA，24V 電位接點接入：“0”：0～ +6V； “1”：+11 V～ +250V |
開關量輸出 | 2對 | DC：220V/0.2A；AC：220V/0.5A |
時間測量 | 測量範圍0.1ms ～ 9999s 測量精度0.1mS | |
同期及低周試驗：
試驗概述：
該設備能夠單獨提供直流電壓、直流電流、交流電壓、交流電流或同時提供直流電壓、直流電流、並提供毫秒表同步計時測量，適用於單路空 接點和帶電接點的斷開、閉合時間測量，正負脈寬測量，動作、返回電壓（流）測量，雙路信號時間間隔測量和整組測試。同期、低期試驗
■ 界面說明同期、低周試驗為變頻試驗，主要用於同期試驗中頻差試驗和低周試驗。
試驗界面上中將Ua、Ub分成第一組，該組程式固定為變頻率；將Uc和Ia、Ib、Ic作第二組，可設定為變頻率 / 不變頻。Ua、Ub、Uc均可輸出0-120V。
同期試驗：同期試驗中頻差試驗時設定第一組變頻，第二組不變頻，即Ua、Ub變頻， Uc不變頻，兩組之間即出現差頻。可使用Ua和Uc或者Ub和Uc分別作同期試驗中的待並側和系統側電壓進行同期頻差試驗。
低周試驗：設定第二組也變頻，則Ua、Ub、Uc、Ia、Ib、Ic同時變頻，可進行低周試驗。
本試驗中可變化的變化量是：頻率。
需要輸入的各種設定量：
1、各相電壓、電流的初值、相位
2、頻率的初值
3、手動試驗時頻率變化步長 / 自動方式時每秒頻率變化值?f/?t
4、自動 / 手動變頻
手動變頻時手動控制增減頻率，每旋動旋鈕一格或按一下“▲”或“▼”，頻率變化一個步長量。
自動變頻時變頻步長將自動轉變為頻率變化值?f/?t，即每秒頻率變化多少Hz，此時頻率按此速率勻速變化，用於做低周滑差閉鎖試驗。
數據設定完畢後，選定“確認”、“開始”即開始試驗。手動變頻方式時，旋動旋鈕或使用“▲”或“▼”增減頻率。當繼電器接點動作及返回時，螢幕上測試記錄區將顯示被測繼電器的動作時間和返回時間、動作頻率和返回頻率以及動作時Ua與Uc之間的角差（用於同期試驗時測動作角差）。
自動變頻主要用於做低周滑差。試驗開始後電流電壓、頻率先以初設值輸出，不立即變頻，待按下“▼”後頻率自動降低，繼電器接點動作時頻率將停留在動作點位置等待下一步操作，此時再按“▲”或“▼”鍵，頻率將按所給方向自動加或減，直至下一次動作。
開入量：測試時，被測元件的接點可接入任一路開關量輸入端子中。
開出量：兩路輸出節點，一路跟蹤試驗的過程，在試驗按下“開始”時閉合，試驗“停止”時斷開；另一路跟蹤試驗數據的變化，即在試驗開始後第一次按動“▲”或“▼”按鈕時閉合，試驗“停止”時斷開。
數據記錄區：保護動作、返回時記錄區記錄動作時間、返回時間、動作頻率、返回頻率以及動作、返回Ua與Uc的角度差（用於同期試驗時測動作角差）。
注意：
1. 做低周滑差閉鎖時，應採用自動變頻方式，此時頻率以每 1 秒改變 f/t 的速率勻速變化，可方便地做滑差閉鎖試驗。
2. 做低周動作值和動作時間時，應採用手動變頻方式緩慢降低頻率來做，自動變頻方式由於頻率快速變化，測量的時間值將不準確。
