介紹

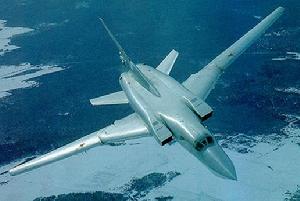

逆火型轟炸機性能
性能特點：
①速度快、航程遠、作戰半徑大。圖 -22M 是前蘇聯第一種航程較遠的超音速轟炸機，據推測，其低空作戰半徑為 1390 千米，加上AS-6 飛彈的射程，圖 -22M 可以從前蘇聯西部基地利沃夫起飛，以低 - 低 - 低的作戰方式，用 M.65 的速度飛行 ,攻擊除葡萄牙和挪威以外的所有歐洲北約國家。其高空亞音速作戰半徑達 3700 多千米。如果空中加油，可以從前蘇聯北極基地起飛，攻擊美國本土的目標，然後飛回國內的基地。
②用途多樣化。除遠程轟炸外，圖 -22M 還可執行海上偵察和反艦攻擊任務。
主要改型：
“逆火” A( 圖 -22M1) 。初始型。只裝備了一個中隊。
“逆火” B( 圖 -22M2) 。第一種批生產型 ,1975 年開始服役。 武器包括機腹半埋式攜帶的一枚 AS-4" 廚房 " 空 - 地飛彈，以及兩側機翼固定段下攜帶的兩枚 AS-4 飛彈。兩門 Gsh-23 雙管 23 毫米機炮裝在機尾一個鼓形整流罩內。
“逆火” C( 圖 -22M3) 。先進遠程轟炸及海上型。 1985 年首先進入黑海艦隊航空兵服役。採用楔形進氣道，機頭罩上翹，沒有可見的空中加油探管。機身武器艙內有旋轉發射架，可掛六枚 RKV-500B(AS-16) 短距攻擊飛彈。 機翼固定段下可掛兩枚 AS-4- 地飛彈或四枚 AS-16 飛彈。機尾的鼓形整流罩內裝一門 Gsh-23 毫米機炮。
基本數據：
乘員 3 人
動力裝置 兩台 HK-22 渦扇發動機
載油量 53560 千克
最大速度 2.17 馬赫 ( 高空 )
實用升限 18000 米
實用航程 7000 千米
起飛滑距距離 1920 米
著陸滑跑距離 1250 ～ 1450 米
實用作戰半徑 2200 千米
載彈量 24000 千克
機長 42.46 米
機高 11.08 米
翼展 34.30 米、 23.30 米 ( 後掠角 20 °、 65 ° )
最大起飛重 124000 千克
武器彈艙內武器掛架可載前蘇聯各型自由落體武器 ,9000千克核彈或 15 枚 500 千克常規炸彈，可半埋式在機身下攜帶 1 枚AS-4" 廚房 " 空 - 地飛彈 ,或在翼下攜帶兩枚 AS-4 或 AS-6空 - 地飛彈。也可在進氣道下的多用途掛架上帶 12 到 18顆炸彈。 AS-6" 王魚 " 飛彈已成為標準的反艦武器 ,該彈的速度可達 M2.5, 低空射程為 240 千米 ,高空射程為 700 ～ 800千米。彈艙內可帶 6枚 PKB-500 短距攻擊飛彈 ,機身和機翼下掛架可帶 69 × 250 千克或 8 × 1500 千克炸彈。
雷達 具有陸上和海上下視能力的遠距探測雷達
導航設備 轟炸導航雷達，都卜勒導航和計算系統
電子對抗設備 SRZO-2 敵我識別器 ," 警笛 "3 全向警戒雷達
識別特徵 :
①機翼前的機身截面為圓形，尖錐形機頭。座艙後緣位於機翼前翼根線位置。
②懸臂式下單翼，外翼段後掠在 20 °～ 65 °之間可變，機翼很薄，懸臂式全動平尾，前、後緣均有後掠角，單垂尾上的方向舵為為插入式，垂尾前緣較長，起點位於機身中部，向後有角度變化，呈折線形。
③兩台發動機並排地裝於後機身兩側，進氣口為矩形。進氣道靠近機身一側的壁板向前突出。
