儀器簡介

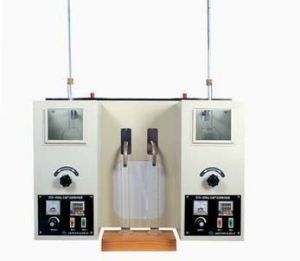

石油產品蒸餾,是根據國家標準GB/T6536《石油產品蒸餾測定法》規定的要求設計製造的,適用於對天然汽油、車用汽油、航空汽油、噴汽燃料、特殊沸點的溶劑、石腦油、柴油、餾分燃料和相似的石油產品的蒸餾測定。儀器為雙管工作方式,既可進行單管獨立測試,也可對兩個相同規格或不同規格的樣品同時進行測試,大大提高了工作效率。既適合高頻次、多樣品單位的使用,也使一般用戶加快了試驗的速度,是一種理想的石油產品蒸餾試驗儀器。
技術參數
工作電源:AC220V±10%,50Hz。
電爐加熱功率:1000W×2,加熱功率連續可調。
量筒容積:100毫升,分度1毫升。
蒸餾燒瓶:125mL。
溫度計:全浸棒式,刻度範圍分別-2~300℃、-2~400℃。
電爐活動板:碳化矽板製造,孔徑分別為φ32、φ38、φ50。
溫控儀:①控溫範圍:室溫+10~60℃任意設定。
②控溫精度:±0.5℃。
③溫度顯示方式:LED數字顯示。
環境溫度:≤+35℃。
相對濕度:≤85%。
整機功耗:不大於2500W
主要結構

1、溫控開關1:溫控儀開關,打開此開關,溫控儀1工作,照明燈1亮。
2、製冷開關1:打開此開關,冷凝水箱1開始致冷。
3、電壓調節鏇鈕1:調節加熱電爐1的功率。
4、溫控儀1:控制冷凝水箱1中的浴溫。
5、電壓表1:調節加熱電爐1的功率時,顯示加熱電爐1的工作電壓。
6、升降調節機構1:調節加熱電爐1的高低位置。
7、電爐組件1:1000W的加熱電爐組件。
8、電爐活動板1:擱於加熱電爐組件上。
9、蒸餾燒瓶1:盛試樣的蒸餾燒瓶。
10、加熱箱1:安裝電爐組件1、進行試樣的加熱蒸餾。
11:溫度計:置於蒸餾燒瓶內。
12、冷凝水箱1:容積6升,內置冷凝管,箱內溫度根據試驗需要通過溫控儀控制。
13、冷凝管1:冷凝液從此冷凝管出口滴入量筒。
14、量筒:用於盛裝並測量冷凝後的餾出液。
15:壓鐵:用於壓住量筒。
16、機腳:用於支撐儀器。
17、電源開關:本儀器的總電源開關,打開此開關,指示燈亮,儀器接通工作電源。
18、製冷開關:製冷壓縮機控制開關,打開此開關,指示燈亮,製冷壓縮機開始工作。此時若製冷開關1、2未開,冷凝水箱1、2仍不致冷。
19、儀器總電源插座:儀器三芯電源線的插座。
20、保險絲座:從上到下依次為10A、15A、15A的保險絲,其中,F1為10A控制製冷壓縮機;F2、F3為15A,分別控制加熱電爐1、加熱電爐2。
21、墊塊:木塊,用於擱置量筒。
電氣原理
石油產品蒸餾,電路主要由製冷壓縮機控制電路、溫度控制電路(兩路)、加熱電爐控制電路(兩路)組成。其中,溫度控制電路採用高精度數字溫控儀組成,顯示溫度和設定溫度均採用LED數字顯示,溫度設定方便,控溫精度高。加熱電爐由雙向可控矽組成的交流調壓電路控制,加熱功率無級可調,電爐的加熱電壓由電壓表顯示。
操作規程

1、使用本儀器前應仔細閱讀使用說明書。
2、仔細閱讀中華人民共和國標準GB/T6536《石油產品蒸餾測定法》,了解並熟悉標準所闡述的試驗方法、試驗步驟和試驗要求。
3、按標準所規定的要求,準備好試驗用的各種試驗器具、材料等。
4、檢查本儀器的工作狀態,使其符合說明書所規定的工作環境和工作條件。
5、檢查本儀器的外殼,必須處於良好的接地狀態,電源線必須有良好的接地端。
6、打開包裝箱將儀器置於平穩的桌面上,儀器底部的四個“機腳”可適當微調儀器的平穩。
7、在控制箱後面的兩個冷凝水箱內加入適量的冷卻液(配置方法見第8條)。注1:冷凝水箱內嚴禁加入GB/T6536中所講到的乙二醇等易燃易爆介質。注2:冷凝水箱內未加冷卻液儀器嚴禁通電。注3:冷卻液的液面低於上部蓋板表面20毫米。
8、為使低溫工作時冷凝管不致結冰,冷卻液用蒸餾水和精製食鹽配置成4:1的溶液,且需使精製食鹽充分溶解。
9、接通工作電源,調節蒸餾燒瓶和量筒的位置,打開“電源開關”,指示燈亮。並特別注意:調節“電壓調節鏇鈕”,使電壓表讀數接近0伏。
10、按下相應控制箱面板上的“溫控開關”。按溫控儀上的“SET”鍵,正確設定試驗所需的冷凝溫度。如果冷凝水箱的設定溫度在室溫以下的,則需打開儀器側面的製冷開關,並同時打開控制臺上與冷凝水箱相對應的製冷開關1或製冷開關2,使試驗溫度符合測試要求。註:當某一冷凝水箱溫度設定值大於40℃時,請勿打開對應控制臺上的製冷開關;若兩個冷凝水箱溫度設定值均大於40℃時,請關閉儀器側面的製冷開關,關閉製冷壓縮機,以防儀器機件的損壞。
11、冷凝水箱的浴溫達到設定溫度後,調節“電壓調節鏇鈕”,調節電爐的加熱功率,控制升溫速度。12、嚴格按中華人民共和國標準GB/T6536《石油產品蒸餾測定法》規定的要求,測定並記錄測試結果。13、取出蒸餾燒瓶時,應將電爐高度調節鏇鈕調到適當位置,避免蒸餾燒瓶支管損壞。
14、試驗結束後,應及時關閉電源,並擦洗乾淨儀器的表面。
15、儀器較長時間不用時,應放淨冷凝水箱內的冷卻液,用清水清洗並擦拭乾淨冷凝水箱,置於通風、乾燥、無腐蝕性氣體的環境中。
