概述：

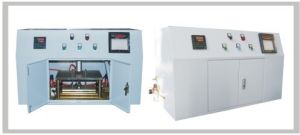

C-100型鋼絲繩芯膠帶滲透性試驗機符合GB21352--2008附錄B、MT668-2008附錄C的試驗要求，
.是測試輸送帶中的鋼絲繩芯內膠料滲透程度的試驗裝置。
設備：
試驗設備含有試樣夾緊裝置，可用它將試樣夾緊後能使一根鋼絲繩兩端密閉的接入試驗氣路。試驗氣路中還包括壓縮空氣源（用戶提供）、空氣釋放開關、高壓端接口、低壓端接口、壓力感測器、數字式氣壓表、曲線測試記錄儀、PLC電控組成。
原理：
1、依據GB21352--2008附錄B和MT668-2008附錄C中的試樣製備要求，將試樣裁為長400mm，厚度為輸送帶的全厚度，寬度為其內部至少包含一根與試樣同長度的鋼絲繩，將備好試樣放入試樣夾緊裝置，（氣嘴選型詳見《選型規格一覽表》）調好位置，使兩端氣嘴分別對正兩端鋼絲繩，並完全包含鋼絲繩，電氣控制自動移動兩端氣嘴，調整氣壓使氣嘴完全插入膠帶，保證兩端不漏氣（大約插入深度為3-4mm）。電氣控制自動使上蓋板落下，調節氣壓使上蓋板自動壓緊試樣，接觸膠帶覆蓋層（使膠帶不受上蓋板的壓力）。整個測試過程由PLC進行程式化控制。
2、將壓縮空氣源在試樣高壓端，維持100kpa的恆定氣壓（調整汽濾上的旋鈕使壓力在100kpa，結合高端數字顯示儀表顯示數值）。
3、接通交流220V電源，合上電源開關，電源指示燈亮，將試驗設備面板上“試驗：通/斷”轉換開關置於“通”位置，雙手同時按下“試驗”按鈕，汽缸自動壓緊，氣嘴自動頂進。觀察低壓端曲線記錄儀指針位置及列印曲線，60s後關斷氣源，觀察曲線記錄儀的數字顯示及曲線是否符合標準，依據標準寫出試驗報告。
技術參數
1，電源：AC220V50HZ。
2，輸入功率：50W。
3，試驗介質：空氣，氣壓4-5Kg。
4，試樣尺寸：400（mm）×150(mm)。
5，試樣厚度：10—40（mm）。
6，試驗機外形尺寸：900（長）×450（寬）×600（高）。
