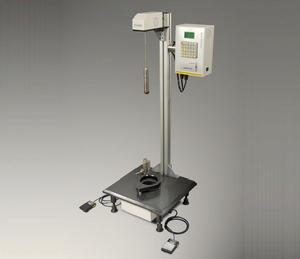

落鏢衝擊試驗儀

落鏢衝擊試驗儀

落鏢衝擊試驗儀適用於厚度小於1mm的塑膠薄膜或薄片在給定高度的自由落鏢衝擊下,測定50%塑膠薄膜或薄片試樣破損時的衝擊質量和能量。

特徵

落鏢式衝擊試驗機符合GB/T9639《塑膠薄膜和薄片抗衝擊性能試驗方法自由落鏢法》,同時滿足ISO7765《塑膠薄膜和薄片抗衝擊性能的測定-自由落鏢法》,及ASTMD1709《聚乙烯塑膠抗自由落鏢衝擊的標準試驗方法》主要用於在給定高度的自由落鏢衝擊下,測定50%塑膠薄膜,薄片材料試樣破損時的能量值(以衝擊破損質量g表示);適用於工礦企業、科研單位、質檢部門及學校等行業。
落鏢式衝擊試驗機採用進口氣動元件,電動提升砝碼,自動釋放,捕捉可靠具有提升高度準確,釋放靈活,使用安全可靠等特點;能量測量範圍由0.3J-30J,可進行A法、B法兩種試驗;電磁鐵自動捕捉;下落高度可由計算機自動控制;計算機控制電磁鐵及落鏢的升降;防止試樣被二次衝擊;配有緩衝盒以防止損壞落鏢衝擊表面;試驗結束後,衝擊破損質量及相應數據可由計算機自動計算並顯示;全部試樣的測試結果在試驗結束後,可自動在表格上繪製標記,直觀明了。

工作原理

試驗開始時,首先選擇試驗方法,估計一個初始質量和Δm值,進行試驗,如果第一個試樣破損,用砝碼Δm減少落體質量;如果第一個不破,須用砝碼Δm增加落體質量依此進行試驗。總之,利用砝碼減少或增加落體質量,取決於前一個試樣是否破損。20個試樣試驗後,計算破損總數N,如果N等於10,試驗完成;如果N小於10,補充試樣後,繼續試驗直到N等於10;如果N大於10,補充試樣後,繼續試驗直到不破損的總數等於10為止,最後由系統自動計算衝擊結果。

操作步驟

系統上電→選擇試驗方法→估計初始衝量和Δm→根據衝擊結果增加或減少Δm→系統自動計算進度→自動判斷是否滿足結束條件→顯示試驗結果→列印試驗報告→試驗結束。
1試樣夾具採用 內 徑 1251 2 m n 泊勺二個環形夾具。下夾具固定在水平面上,上夾具(動夾具)與下夾具須保
持平行。夾具工作壓力不小於300 kPao
2環形夾具與試樣接觸表面須附有橡膠墊圈。本設備推薦採用厚度31lmm,肖氏硬度A為50
一60、內徑125士2mm、外徑150士3mm的橡膠墊圈。
3電磁鐵
須能 吸 住 或放開質量為20009的落體。
具體操作如下
1.接通電源和氣源。
2.夾好試樣。
3.打開控制器左側開關,螢幕顯示軟體開發商名稱,按面板右下角開關,進入實驗界面(如圖):
a、按“方法”鍵,選定試驗方法(A或B法)。
b、按“m”鍵,設定初始質量(根據材料,選定一個估計質量),被選定數字下面有“__”橫線閃爍,即可修改此數字,按“←”或“→”箭頭,來設定數值大小,然後按數字鍵,即可設定初始質量。
C、按“△m”鍵,設定“變化質量”既增加或減少質量,按“←”或“→”箭頭,再按數字鍵,就可以設定“變化質量”。
d、m和△m設定好後,按下“新實驗”鍵,顯示“當前質量”,此時數值不可更改。
4.按照試驗方法,在相應鏢頭上加上砝碼(A法:50g+砝碼=初始質量,B:150g+砝碼=初始質量)。

技術指標

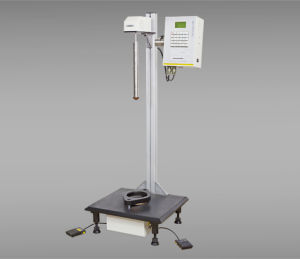

落鏢衝擊試驗機落鏢衝擊試驗機
測量方法:A法、B法(可選)
測試範圍:A法:50~2000g B法:300~2000g
測試精度:0.1g(0.1J)
試驗條件:23℃ 50%RH(標準)
試樣裝夾:氣動
試樣尺寸:>150mm×150mm
電 源: AC 220V 50Hz
淨 重: 70kg
外形尺寸:
A法:500mm(L)×450mm(B)×1320mm(H)
B法:500mm(L)×450mm(B)×2160mm(H)
注意:一組實驗成功完畢後,在進入下一組實驗時,按面板上的“開關”,連按兩次,進入實驗界面,設定好“初始質量m”和“變化質量△m”,按下“新實驗”即可開始試驗了,當按“m”和“△m”無法設定數值時,按“開關”重新開始。

標準

GB 9639、ASTM D1709、JIS K7124

配置

標準配置:A法配置
選購件:B法配置,專業軟體,通信電纜
註:氣源用戶自備
